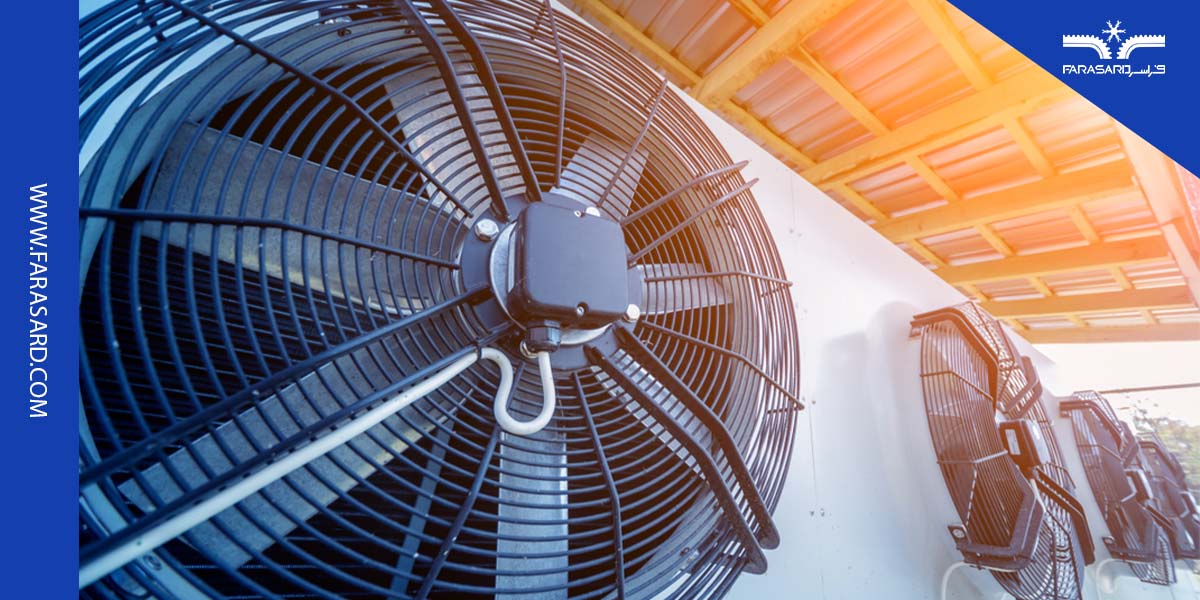

کندانسینگ یونیت چیست؟ | انواع و کاربردها در سیکل تبرید

اگر بخواهیم یک پاسخ کوتاه و مناسب برای Featured Snippet بدهیم، باید بگوییم: کندانسینگ یونیت مجموعه‌ای از کمپرسور، کندانسور و تجهیزات کنترلی و جانبی است که در سمت پرفشار سیکل تبرید قرار می‌گیرد و وظیفه آن، فشرده‌سازی مبرد و سپس دفع حرارت برای تبدیل بخار داغ به مایع پرفشار است. به بیان ساده‌تر، این تجهیز بخشی از سیستم برودتی است که گرمای گرفته‌شده از فضای سرد را به محیط بیرون پس می‌دهد و مبرد را برای ورود دوباره به شیر انبساط و اواپراتور آماده می‌کند.

کندانسینگ یونیت چیست؟ | انواع و کاربردها در سیکل تبرید

با وجود این تعریف کوتاه، در عمل ابهام‌های زیادی درباره این تجهیز وجود دارد. خیلی از کاربران کندانسینگ یونیت را با کندانسور یکی می‌دانند، بعضی‌ها تصور می‌کنند فقط در سردخانه کاربرد دارد و گروهی هم نمی‌دانند انتخاب نوع هوایی یا آبی چه اثری بر راندمان، نگهداری و طراحی سیستم دارد. به همین دلیل، این مقاله به‌صورت مرجع آموزشی نوشته شده تا از سطح تعریف پایه تا ساختار، عملکرد، انواع، کاربردها و عوامل مؤثر بر راندمان کندانسینگ یونیت را به‌صورت علمی و درعین‌حال قابل‌فهم توضیح دهد.

برای درک بهتر جایگاه این تجهیز، باید ابتدا آن را در بستر سیکل تبرید ببینیم. در یک سیکل تراکمی، اواپراتور حرارت را از محیط سردشونده جذب می‌کند و مبرد را به بخار کم‌فشار تبدیل می‌کند. این بخار وارد کمپرسور می‌شود، فشار و دمای آن بالا می‌رود و سپس برای دفع حرارت وارد کندانسور می‌شود. جایی که این بخش از سیکل، یعنی تراکم و تقطیر مبرد، به‌شکل یک مجموعه یکپارچه کنار هم قرار می‌گیرند، با مفهوم کندانسینگ یونیت روبه‌رو هستیم.

کندانسینگ یونیت دقیقاً چیست؟

کندانسینگ یونیت یک “یونیت تبریدی” است، نه یک قطعه منفرد. در رایج‌ترین پیکربندی، این مجموعه شامل کمپرسور، کندانسور، فن یا مدار دفع حرارت، رسیور مایع، شیر سرویس، فیلتر درایر، کلیدهای فشار، تابلو برق و تجهیزات حفاظتی است. بسته به نوع طراحی و ظرفیت، بعضی اجزا ممکن است حذف یا به شکل متفاوتی پیاده‌سازی شوند؛ اما منطق اصلی ثابت است: این مجموعه باید مبرد بخار را از اواپراتور تحویل بگیرد، آن را متراکم کند، گرمایش را دفع کند و مبرد را به صورت مایع پرفشار به مدار بازگرداند.

از محصولات فراسرد دیدن فرمایید: خرید و قیمت سردخانه ثابت از فراسرد

از نظر مهندسی، کندانسینگ یونیت را می‌توان “مجموعه سمت پرفشار سیکل” نامید. در بسیاری از پروژه‌های سردخانه‌ای، این مجموعه در بیرون اتاق سرد یا روی بام نصب می‌شود و از طریق لوله‌کشی مبرد به اواپراتور داخل سالن یا اتاق سرد متصل می‌شود. در برخی کاربردهای فروشگاهی، تهویه مطبوع و تبرید صنعتی نیز همین منطق وجود دارد. بنابراین کندانسینگ یونیت صرفاً یک محصول خاص برای یک صنعت محدود نیست، بلکه یک راهکار متداول در بسیاری از سامانه‌های برودتی است.

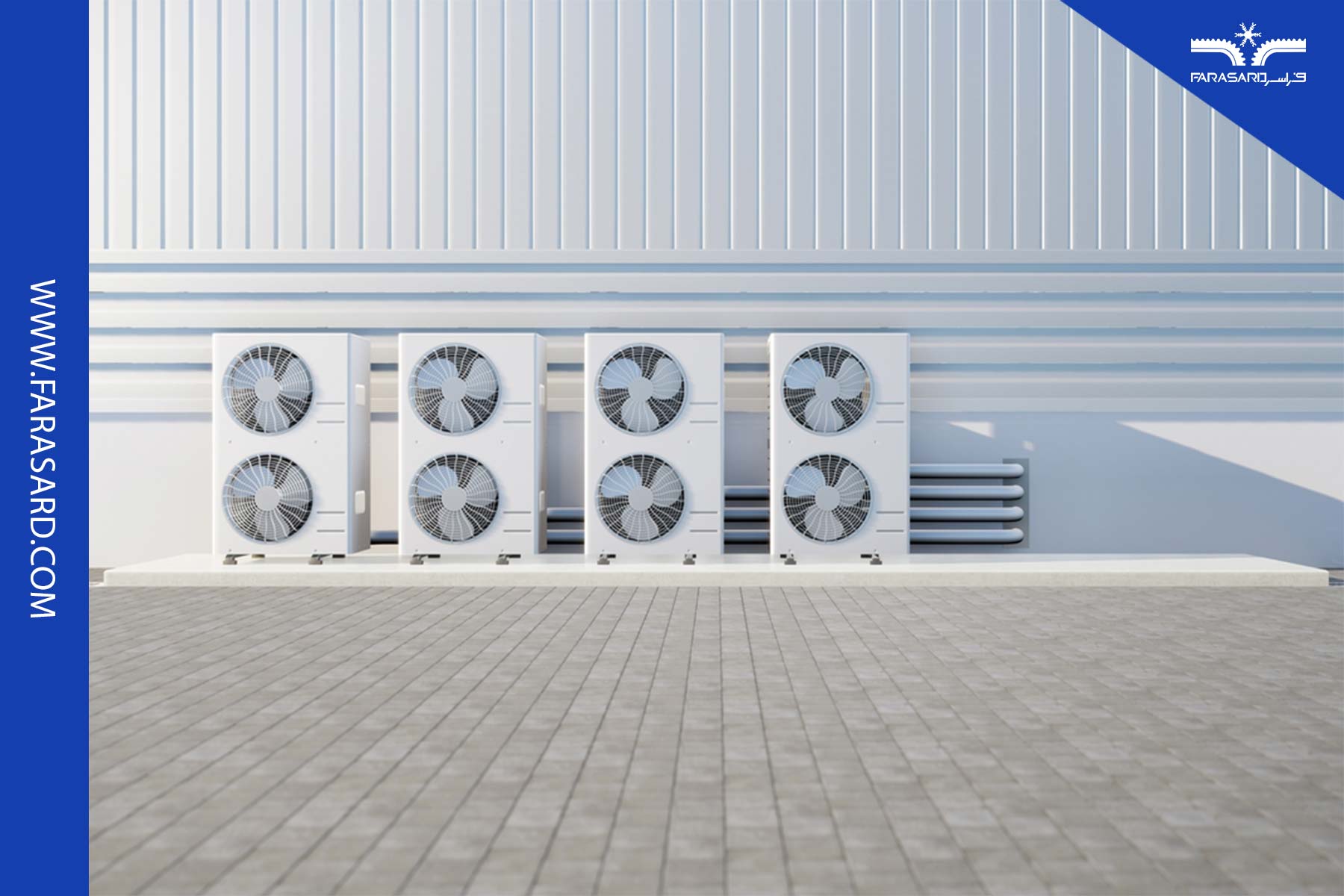

عملکرد کندانسینگ یونیت در سیکل تبرید

عملکرد کندانسینگ یونیت را می‌توان در سه گام اصلی خلاصه کرد. گام اول، فشرده‌سازی مبرد است. بخار کم‌فشار خروجی از اواپراتور وارد کمپرسور می‌شود و در آنجا فشار و دمای آن افزایش پیدا می‌کند. این افزایش فشار، پیش‌نیاز دفع حرارت در کندانسور است؛ زیرا تا زمانی که مبرد در سطح فشار بالاتری قرار نگیرد، امکان تقطیر پایدار آن فراهم نمی‌شود.

گام دوم، دفع حرارت و تقطیر مبرد در کندانسور است. بخار داغ پرفشار پس از خروج از کمپرسور وارد کندانسور می‌شود و بسته به اینکه یونیت هوایی باشد یا آبی، حرارت خود را به هوا یا آب منتقل می‌کند. وقتی حرارت کافی دفع شد، مبرد از فاز بخار به مایع پرفشار تبدیل می‌شود. کیفیت این مرحله اهمیت زیادی دارد، چون اگر دفع حرارت ناقص باشد، فشار تخلیه بالا می‌رود، مصرف انرژی افزایش پیدا می‌کند و عملکرد شیر انبساط و اواپراتور نیز ناپایدار می‌شود.

همچنین بخوانید: بررسی تخصصی سیکل تبرید در چیلرهای صنعتی | مقایسه راندمان

گام سوم، تحویل مبرد مایع به خط مایع و آماده‌سازی برای انبساط است. در این مرحله، وجود تجهیزاتی مثل رسیور، فیلتر درایر، سایت‌گلس و شیرآلات سرویس می‌تواند به پایداری سیستم کمک کند. به همین دلیل، عملکرد کندانسینگ یونیت فقط به وجود کمپرسور و کویل محدود نیست؛ بلکه ترکیب صحیح اجزا، کنترل درست فشارها و دفع مؤثر حرارت، تعیین می‌کند که این مجموعه چقدر پایدار، کم‌مصرف و قابل‌اعتماد عمل کند.

قطعات اصلی کندانسینگ یونیت

تفاوت کندانسور و کندانسینگ یونیت

یکی از مهم‌ترین پرسش‌های آموزشی این است که تفاوت کندانسور و کندانسینگ یونیت چیست. پاسخ کوتاه این است که کندانسور یک قطعه یا مبدل حرارتی است، اما کندانسینگ یونیت یک مجموعه کامل‌تر است. کندانسور فقط وظیفه دفع حرارت و تقطیر مبرد را بر عهده دارد. در مقابل، کندانسینگ یونیت علاوه بر کندانسور، کمپرسور و سایر اجزای کنترلی و حفاظتی را هم در خود دارد و می‌تواند به‌عنوان یک واحد مستقل‌تر در طراحی سیستم به‌کار رود.

از مجصولات فراسرد دیدن فرمایید: قیمت و خرید سردخانه قابل حمل از فراسرد

از منظر طراحی نیز این تفاوت مهم است. وقتی درباره انتخاب کندانسور صحبت می‌کنیم، تمرکز بر سطح تبادل حرارت، نوع کویل، جنس لوله و فین، شرایط هوا یا آب و افت فشار است. اما وقتی از کندانسینگ یونیت صحبت می‌کنیم، علاوه بر این‌ها باید ظرفیت کمپرسور، نوع مبرد، کنترل ظرفیت، جانمایی تجهیزات، سطح صدا، سهولت سرویس و هماهنگی اجزای الکتریکی و مکانیکی را هم در نظر بگیریم. به همین دلیل، این دو واژه هرچند به هم مرتبط‌اند، اما مترادف نیستند.

انواع کندانسینگ یونیت از نظر روش دفع حرارت

متداول‌ترین دسته‌بندی کندانسینگ یونیت بر اساس روش دفع حرارت است. در مدل‌های هوایی، دفع حرارت از طریق فن و جریان هوای محیط انجام می‌شود. این مدل‌ها نصب ساده‌تری دارند، به منبع آب نیاز ندارند و برای طیف وسیعی از کاربردهای سردخانه‌ای، فروشگاهی و تبرید تجاری مناسب‌اند. مزیت اصلی آن‌ها سادگی نصب و نگهداری است، اما در دماهای محیطی بالا و در پروژه‌های ظرفیت بالا، ممکن است محدودیت‌هایی از نظر راندمان یا ابعاد به‌وجود بیاید.

همینطور بخوانید: تحلیل سیکل تبرید و پارامترهای مؤثر بر COP

در مدل‌های آبی، کندانسور حرارت را به آب منتقل می‌کند و معمولاً به برج خنک‌کننده، پمپ و مدار آب نیاز است. این مدل‌ها در پروژه‌های صنعتی بزرگ‌تر و در ظرفیت‌های بالا می‌توانند راندمان بهتری ارائه دهند، به‌ویژه در شرایطی که کنترل دمای کندانس برای پروژه مهم است. در عوض، مصرف آب، کنترل رسوب، کیفیت نگهداری مدار آبی و هزینه جانبی تجهیزات باید در تصمیم‌گیری لحاظ شود. بنابراین انتخاب بین کندانسینگ یونیت هوایی و آبی، یک انتخاب مطلق نیست و باید بر اساس اقلیم، ظرفیت، زیرساخت و اولویت‌های بهره‌بردار انجام شود.

راندمان کندانسینگ یونیت به چه عواملی بستگی دارد؟

راندمان کندانسینگ یونیت فقط به ظرفیت اسمی آن وابسته نیست. نخستین عامل، کیفیت دفع حرارت است. هرچه دمای کندانس بالاتر برود، فشار تخلیه بیشتر می‌شود و کمپرسور برای ادامه کار، توان بیشتری مصرف می‌کند. این مسئله در کندانسینگ یونیت‌های هوایی به تمیزی کویل‌ها، عملکرد صحیح فن‌ها، عبور آزادانه هوا و دمای محیط وابسته است. در مدل‌های آبی نیز دمای آب ورودی، کیفیت آب، رسوب‌گذاری و عملکرد برج خنک‌کننده بسیار تعیین‌کننده‌اند.

عامل مهم دیگر، انطباق ظرفیت یونیت با بار واقعی سیستم است. اگر کندانسینگ یونیت کوچک‌تر از نیاز انتخاب شود، سیستم دائماً تحت فشار کار می‌کند و استهلاک بالا می‌رود. اگر هم بیش از حد بزرگ انتخاب شود، سیکل‌های روشن و خاموش شدن کوتاه، ناپایداری در کنترل و افزایش هزینه اولیه رخ می‌دهد. نوع مبرد، تنظیمات کنترلی، کنترل ظرفیت، وضعیت سابکولینگ و حتی نحوه جانمایی فیزیکی یونیت در سایت نصب نیز بر راندمان اثر دارند.

از منظر بهره‌برداری، نگهداری پیشگیرانه نقش پررنگی در حفظ راندمان دارد. تمیز نگه داشتن کندانسور، کنترل فشارهای کاری، بررسی نشتی مبرد، پایش آمپر کمپرسور، بازبینی تجهیزات حفاظتی و اطمینان از سلامت تابلو برق، مجموعه اقداماتی هستند که مستقیماً به پایداری عملکرد و کاهش مصرف انرژی کمک می‌کنند. بنابراین وقتی از  “راندمان کندانسینگ یونیت” حرف می‌زنیم، باید آن را حاصل تعامل طراحی، انتخاب، نصب و نگهداری بدانیم.

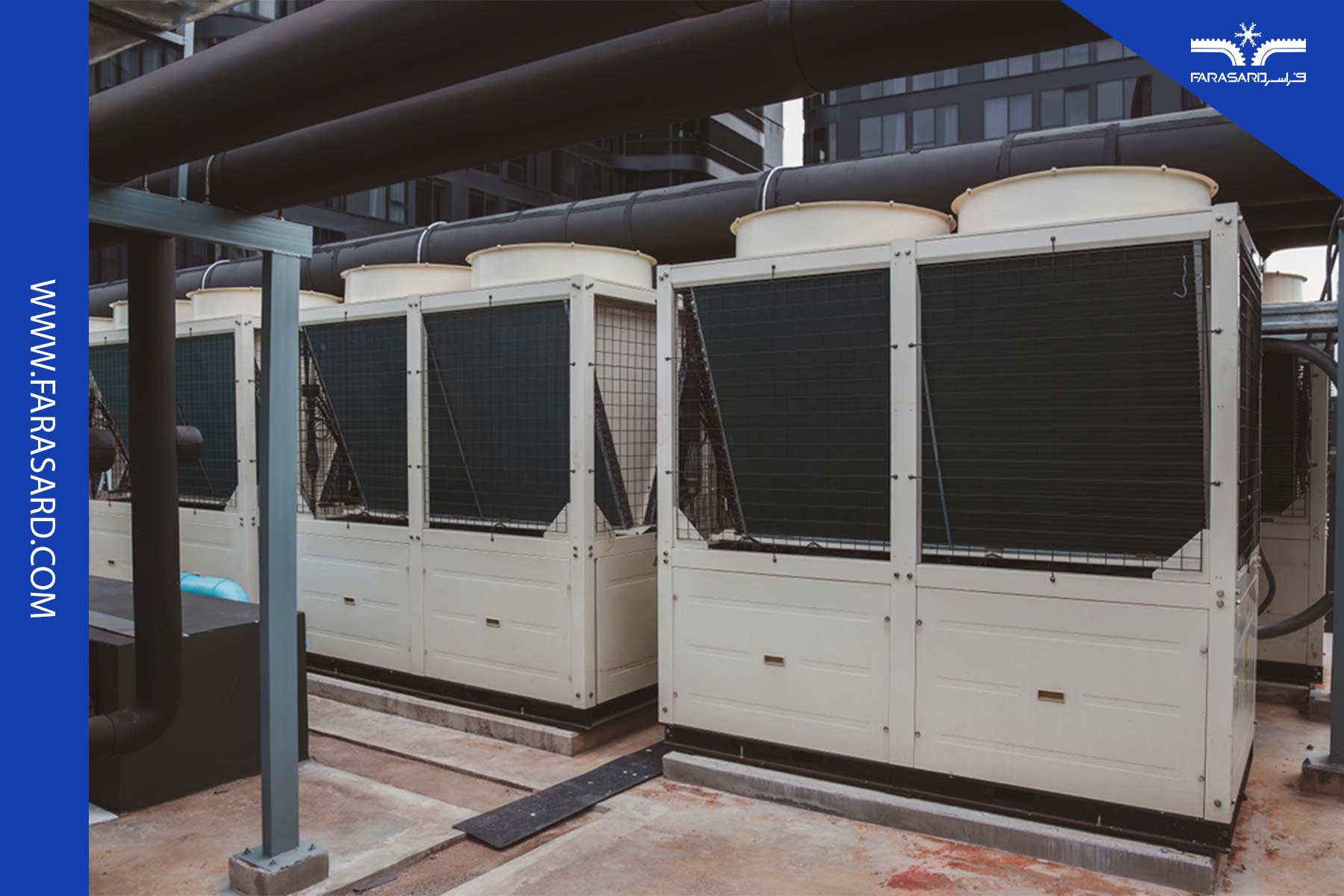

کاربردهای کندانسینگ یونیت در عمل

کندانسینگ یونیت در سردخانه‌های زیر صفر و بالای صفر، فروشگاه‌های مواد غذایی، ویترین‌های یخچالی، صنایع لبنی، اتاق‌های نگهداری دارو، تجهیزات فرآیندی و بسیاری از سامانه‌های DX  استفاده می‌شود. در همه این موارد، منطق عملکرد ثابت است: اواپراتور در محل مصرف برودت قرار می‌گیرد و کندانسینگ یونیت در بخشی نصب می‌شود که امکان دفع مناسب حرارت به محیط بیرون را داشته باشد.

در پروژه‌های سردخانه‌ای، استفاده از کندانسینگ یونیت این مزیت را دارد که بخش پرفشار و گرمازا از محیط سرد جدا می‌شود. این موضوع هم از نظر جانمایی و هم از نظر سرویس‌پذیری مفید است. در سامانه‌های تهویه مطبوع مستقیم نیز یونیت خارجی عملاً نقش مشابهی با کندانسینگ یونیت دارد، هرچند نوع کنترل، ظرفیت و شرایط کاری آن با تبرید نگهداری مواد غذایی تفاوت‌هایی دارد. به همین دلیل، شناخت این تجهیز برای مهندسان تأسیسات، نصابان و بهره‌برداران فقط یک موضوع تئوریک نیست، بلکه در طراحی و بهره‌برداری روزمره کاربرد مستقیم دارد.

جمع‌بندی

کندانسینگ یونیت یک مجموعه کلیدی در سیستم تبرید تراکمی است که با ترکیب کمپرسور، کندانسور و اجزای کنترلی و جانبی، وظیفه فشرده‌سازی مبرد و دفع حرارت آن را بر عهده می‌گیرد. تفاوت اصلی آن با کندانسور در همین نکته است که کندانسور یک جزء از سیستم است، اما کندانسینگ یونیت یک واحد کامل‌تر و عملیاتی‌تر به‌شمار می‌رود.

اگر کاربر بخواهد این تجهیز را درست انتخاب کند، باید به ظرفیت، نوع مبرد، روش دفع حرارت، شرایط محیطی، راندمان، کنترل‌ها، سهولت سرویس و الزامات نگهداری توجه کند. در نهایت نیز برای مشاهده نمونه‌های واقعی و بررسی راهکارهای اجرایی، می‌توان به صفحات محصولات و دسته‌بندی‌های مرتبط در سایت فراسرد مراجعه کرد تا مسیر انتخاب از سطح آموزش نظری به مشاهده تجهیزات واقعی برسد.
