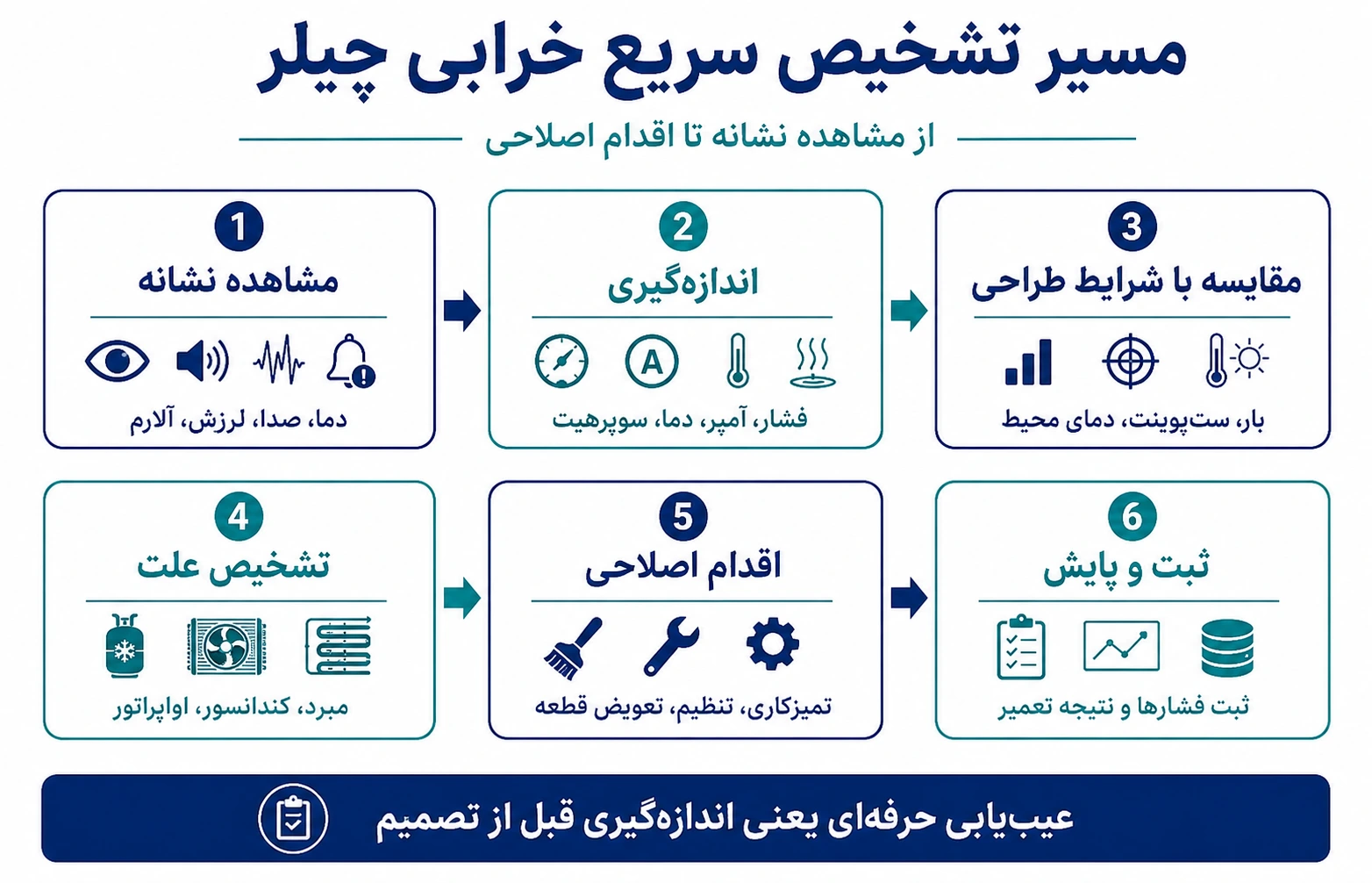

عیبیابی چیلر تراکمی زمانی دقیق و قابل اتکا است که فقط به یک علامت ظاهری محدود نشود. در بسیاری از موارد، خرابی چیلر با نشانهای ساده مثل کاهش دمای آب خروجی، افزایش صدای کمپرسور، افت فشار یا آلارم روی تابلو شروع میشود؛ اما علت اصلی ممکن است در مدار مبرد، کندانسور، اواپراتور، شیر انبساط، سیستم برق یا حتی شرایط بهرهبرداری پنهان باشد. به همین دلیل، تیم نگهداری تأسیسات باید بهجای حدس سریع، با یک مسیر تشخیص مرحلهای جلو برود.
در سال ۱۴۰۵، نگاه حرفهای به تعمیر چیلر صنعتی بیشتر از گذشته روی ایمنی، ثبت داده، کنترل انرژی و پایش راندمان متمرکز است. یعنی تکنسین فقط نباید عیب را رفع کند؛ بلکه باید فشارها، دماها، آمپر مصرفی، وضعیت روغن، کیفیت آب، سوپرهیت، سابکول و روند کاهش COP را هم بررسی نماید. این مقاله یک جدول جامع از مشکلات رایج چیلر تراکمی ارائه میدهد و برای هر خطا، نشانه، علت محتمل، تست سریع و راهحل عملی را مشخص میکند.
اصول ایمنی قبل از شروع عیبیابی
قبل از هر اقدام روی چیلر تراکمی، باید وضعیت برق، فشار مبرد و دمای قطعات کنترل شود.. قطع برق اصلی، قفلگذاری و برچسبگذاری، بررسی نشتی گاز مبرد، استفاده از عینک و دستکش مناسب و تهویه کافی محیط، حداقلهای ایمنی هستند. در چیلرهای صنعتی، فشار بالا یا تماس با مبرد میتواند خطر جدی ایجاد کند؛ بنابراین باز کردن اتصالات یا دستکاری شیرها بدون اندازهگیری و تخلیه ایمن، قابل قبول نیست.
همینطور بخوانید: چیلر تراکمی چیست و معرفی انواع چیلر تراکمی
نکته مهم دیگر این است که شارژ یا تخلیه مبرد نباید بهصورت حدسی انجام شود. کمبود مبرد، شارژ بیش از حد، گرفتگی مسیر و خرابی شیر انبساط میتوانند نشانههای نزدیک به هم داشته باشند. اگر تکنسین فقط بر اساس یک فشار غیرعادی تصمیم بگیرد، احتمال تشخیص اشتباه بالا میرود. مسیر درست، خواندن همزمان فشار ساکشن، فشار دیسشارژ، دمای خط مایع، دمای خط مکش، آمپر کمپرسور و شرایط بار واقعی است.
جدول جامع عیبیابی چیلر تراکمی
| مشکل رایج | نشانه سریع | علتهای محتمل | اقدام عملی پیشنهادی |
| کاهش ظرفیت سرمایش | آب خروجی به دمای تنظیمی نمیرسد | کمبود مبرد، کثیفی اواپراتور، بار بیش از طراحی، مشکل شیر انبساط | بررسی فشارها، سوپرهیت، تمیزی مبدل و مقایسه بار واقعی با ظرفیت چیلر |
| افت فشار ساکشن | فشار مکش پایینتر از محدوده نرمال | گرفتگی فیلتر درایر، کمبود مبرد، بسته بودن شیر، تغذیه کم اواپراتور | کنترل سایتگلس، افت دمای دو سر فیلتر، تست نشتی و بررسی عملکرد شیر انبساط |
| فشار دیسشارژ بالا | تریپ فشار بالا یا افزایش آمپر | کندانسور کثیف، فن معیوب، آب برج گرم، شارژ بیش از حد مبرد | شستوشوی کندانسور، بررسی فن یا پمپ، کنترل دمای آب برج و تنظیم شارژ مبرد |
| کاهش COP | مصرف برق بالا نسبت به سرمای تولیدی | رسوب مبدل، فشار کندانس بالا، بارگذاری نامناسب، کنترل ضعیف | ثبت دما و آمپر، محاسبه COP، تمیزکاری مبدل و اصلاح ستپوینت |
| نشتی گاز مبرد | افت تدریجی فشار، حباب در سایتگلس، کاهش ظرفیت | نشتی در اتصالات، لرزش لوله، خوردگی، تعمیر قبلی غیراصولی | نشتییابی، تعمیر محل نشتی، وکیوم، شارژ وزنی و ثبت مقدار مبرد |
| صدای غیرعادی کمپرسور | ضربه، لرزش یا صدای سایشی | برگشت مایع، کمبود روغن، خرابی یاتاقان، نصب نامناسب | توقف کنترلشده، بررسی سطح روغن، سوپرهیت و پایههای کمپرسور |
| مشکلات شیر انبساط | نوسان فشار، یخزدگی خط، سوپرهیت نامناسب | تنظیم نادرست، گرفتگی، خرابی بالب، انتخاب نامناسب شیر | اندازهگیری سوپرهیت، بررسی فیلتر، کنترل نصب بالب و تنظیم یا تعویض شیر |
| یخزدگی اواپراتور | افت جریان آب یا برفک غیرعادی | دبی آب کم، دمای تنظیمی پایین، کمبود مبرد، مشکل کنترل | بررسی دبی، پمپ، سنسور دما، ستپوینت و فشار ساکشن |
| قطع و وصل مکرر چیلر | سیکل کوتاه، استارتهای زیاد | ظرفیت نامتناسب، خطای سنسور، ستپوینت نامناسب، فشارهای ناپایدار | بررسی کنترلر، دیفرانسیل دما، بار واقعی و سلامت سنسورها |
| آلارمهای تابلو برق | تریپ حفاظتی یا خطای کنترل | افت ولتاژ، اضافهبار، کنتاکتور معیوب، خطای سنسور | اندازهگیری ولتاژ و جریان، بررسی ترمینالها، کنتاکتور و لاگ کنترلر |

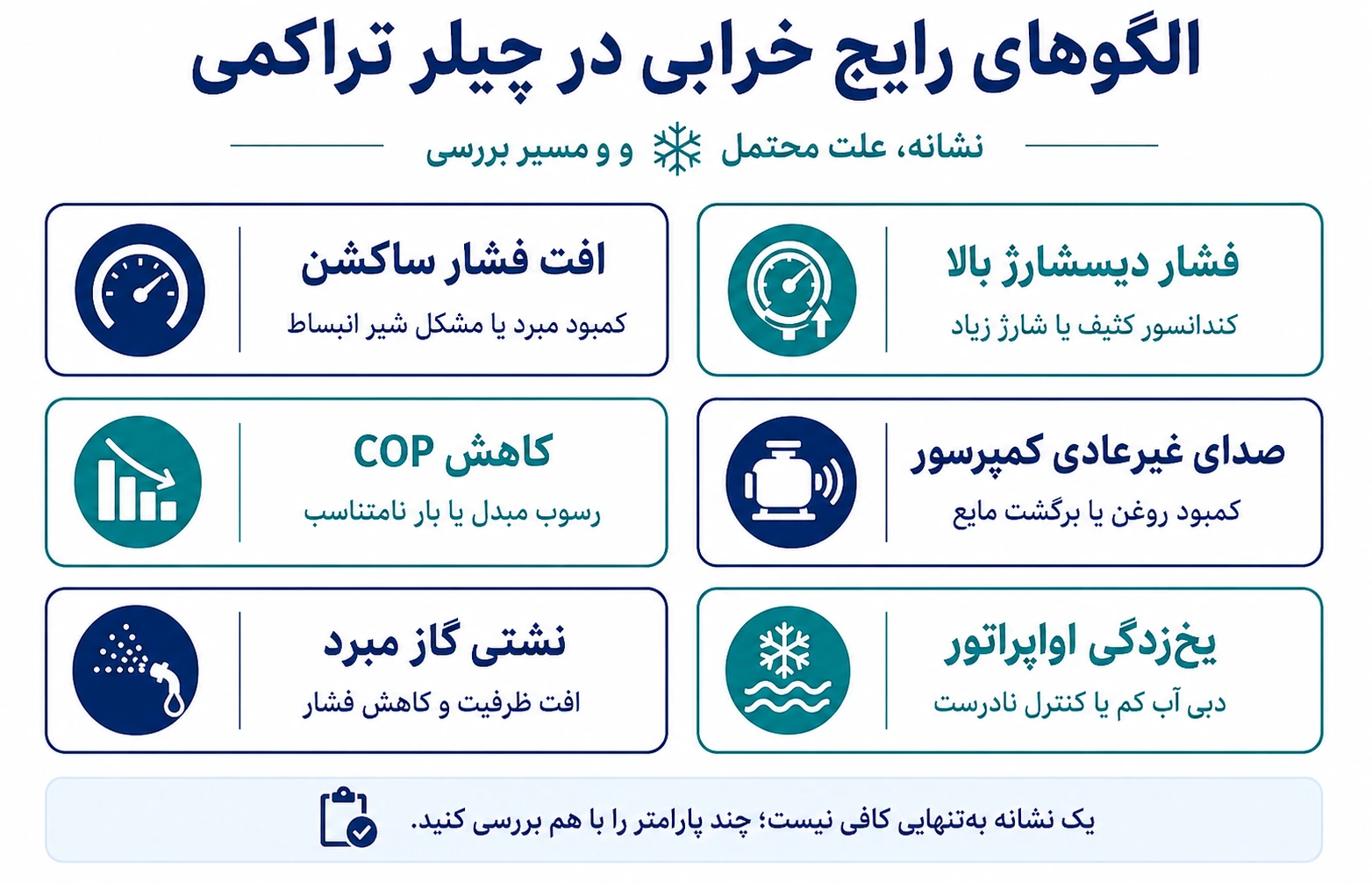

چطور بین کمبود مبرد و مشکل شیر انبساط تفاوت بگذاریم؟
یکی از خطاهای رایج در عیبیابی چیلر تراکمی این است که هر افت فشار ساکشن به کمبود مبرد نسبت داده میشود. در حالی که مشکلات شیر انبساط، گرفتگی فیلتر درایر، بسته بودن جزئی شیر سرویس یا کاهش دبی آب اواپراتور هم میتوانند نشانههای مشابه ایجاد کنند. اگر فقط مبرد اضافه شود، ممکن است مشکل اصلی باقی بماند و حتی فشار کندانس یا مصرف انرژی بالاتر برود.
همچنین بخوانید: چیلر تراکمی هوا خنک و نحوه کار چیلر هوا خنک
برای تفکیک این موارد، باید سوپرهیت، سابکول، دمای خط مایع، وضعیت سایتگلس و اختلاف دمای دو سر فیلتر درایر بررسی شود. کمبود مبرد معمولاً با سابکول پایین، حباب در سایتگلس و افت ظرفیت همراه است. اما در گرفتگی مسیر یا مشکل شیر انبساط، ممکن است سابکول طبیعی باشد ولی تغذیه اواپراتور کافی نباشد. همین تفاوتهاست که عیبیابی را از حدسزدن جدا میکند.
افت فشار، کاهش COP و نشانههای بهرهبرداری ضعیف
افت فشار در چیلر همیشه به معنی خرابی قطعه نیست. گاهی شرایط بهرهبرداری، دمای محیط، کثیفی کویل، گرفتگی صافی آب یا تغییر بار باعث تغییر فشارها میشود. اما اگر افت فشار با کاهش ظرفیت، افزایش زمان کار کمپرسور یا بالا رفتن مصرف برق همراه باشد، باید آن را بهعنوان نشانه جدی بررسی کرد.
معمولاً یکی از بهترین نشانههای افت راندمان، کاهش COP است. ممکن است چیلر همچنان آب سرد تولید کند، اما برای همان ظرفیت، برق بیشتری مصرف نماید. این وضعیت معمولاً در اثر فشار کندانس بالا، رسوب مبدل، کیفیت پایین آب برج، کثیفی کندانسور، خرابی سنسورها یا کنترل نامناسب رخ میدهد.
همینطور بخوانید: چیلر تراکمی دائم کار چیست؟ تفاوت آن با چیلر معمولی
در نگهداری ۱۴۰۵، ثبت دورهای کاهش COP و مقایسه آن با شرایط مشابه سال قبل؛ یک ابزار مدیریتی مهم محسوب می شود.
چکلیست سریع برای تیم نگهداری تأسیسات
| مرحله | کنترل ضروری | هدف |
| قبل از راهاندازی | برق، سطح روغن، فشار استاتیک، وضعیت شیرها | جلوگیری از استارت ناایمن |
| حین کارکرد | فشار ساکشن و دیسشارژ، آمپر، دمای آب رفت و برگشت | تشخیص بار واقعی و سلامت سیکل |
| پس از آلارم | کد خطا، وضعیت سنسورها، لاگ کنترلر، دمای قطعات | جلوگیری از ریست کورکورانه خطا |
| بازدید دورهای | نشتی مبرد، تمیزی مبدل، کیفیت آب، لرزش و صدا | کاهش خرابی ناگهانی و افت COP |
| بعد از تعمیر | تست عملکرد، ثبت فشارها، مقایسه دما و کنترل نشتی | اطمینان از رفع عیب و جلوگیری از تکرار |
جمعبندی
عیبیابی چیلر تراکمی زمانی دقیق است که از مشاهده نشانه شروع شود، با اندازهگیری فشارها و دماها ادامه پیدا کند و در نهایت به یک اقدام اصلاحی قابل ثبت برسد.خرابی چیلر همیشه از یک قطعه مشخص شروع نمیشود؛ گاهی افت راندمان، کاهش COP، نشتی گاز مبرد یا صدای غیرعادی کمپرسور نتیجه ترکیب چند عامل است.
برای تیمهای نگهداری تأسیسات، جدول عیبیابی باید فقط یک لیست خرابی نباشد؛ بلکه باید مسیر تصمیمگیری را مشخص کند: چه چیزی دیده میشود، چه چیزی اندازهگیری میشود، علت محتمل چیست و اقدام ایمن بعدی کدام است. شرکت فراسرد با تجربه در طراحی و تولید تجهیزات برودتی و چیلرهای صنعتی، میتواند در انتخاب، نگهداری و عیبیابی تخصصی سیستمهای تبرید تراکمی، مشاوره فنی متناسب با شرایط واقعی پروژه ارائه دهد.
