تحلیل سیکل تبرید و پارامترهای مؤثر بر COP

ضریب عملکرد یا COP یکی از مهم‌ترین شاخص‌ها برای تحلیل راندمان انرژی در چیلر تراکمی و سایر سیستم‌های سرمایشی است. در تعریف ساده COP نسبت ظرفیت سرمایشی تولیدشده به توان مصرفی کمپرسور را نشان می‌دهد؛ اما در عمل، این عدد فقط حاصل عملکرد کمپرسور نیست. نوع مبرد، فشار مکش، دمای کندانسور، کیفیت سابکولینگ، افت فشار مدار و نحوه کنترل بار همگی روی این شاخص اثر می‌گذارند.

برای مهندسان طراحی و بهره‌برداری، تحلیل سیکل تبرید از دید COP به معنی پیدا کردن نقاطی است که سیستم در آن‌ها انرژی را از دست می‌دهد. ممکن است چیلر هنوز به دمای هدف برسد، اما به دلیل فشار تخلیه بالا، دمای کندانسور نامناسب یا تغذیه ناقص اواپراتور، برق بیشتری مصرف کند. بنابراین هدف این مقاله، بررسی علمی و کاربردی پارامترهای مؤثر بر COP است تا بهبود طراحی سیستم و مدیریت مصرف انرژی با دید فنی انجام شود.

مبنای ترمودینامیکی COP در سیکل تبرید

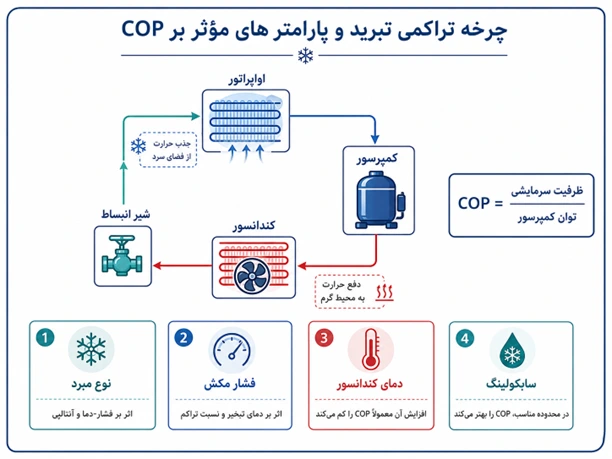

در سیکل تبرید تراکمی، مبرد در اواپراتور گرمای محیط یا سیال را جذب می‌کند، در کمپرسور متراکم می‌شود، در کندانسور گرما را به محیط دفع می‌کند و سپس با عبور از شیر انبساط به فشار پایین‌تر می‌رسد. از دید ترمودینامیکی، ظرفیت سرمایشی به اختلاف آنتالپی مبرد در اواپراتور مربوط است و کار کمپرسور به اختلاف آنتالپی مبرد در فرآیند تراکم وابسته است.

از محصولات فراسرد دیدن فرمایید: خرید و قیمت چیلر صنعتی از فراسرد

بنابراین COP  زمانی بهبود می‌یابد که یا اثر تبرید در اواپراتور بیشتر شود یا کار مورد نیاز کمپرسور کاهش پیدا کند. این موضوع توضیح می‌دهد چرا کنترل دمای کندانسور، فشار مکش و کیفیت سابکولینگ تا این اندازه اهمیت دارد. هر تغییری که نسبت تراکم را کاهش دهد، انتقال حرارت را بهتر کند یا مانع اتلاف ظرفیت در خط مایع شود، می‌تواند به افزایش بازده حرارتی سیستم کمک کند.

پارامترهای اصلی مؤثر بر COP

نوع مبرد و خواص ترمودینامیکی

نوع مبرد پایه بسیاری از تصمیم‌های طراحی است. هر مبرد رفتار فشار-دما، گرمای نهان تبخیر، چگالی بخار، دمای بحرانی، سازگاری با روغن و ضریب انتقال حرارت متفاوتی دارد. همین تفاوت‌ها تعیین می‌کند سیستم در یک دمای تبخیر و کندانسور مشخص، چه مقدار دبی جرمی نیاز دارد و کمپرسور باید چه کاری انجام دهد.

از نظر راندمان انرژی، مبردی مطلوب است که در شرایط کاری هدف، ظرفیت حجمی مناسب، نسبت تراکم قابل کنترل و انتقال حرارت پایدار داشته باشد. با این حال، انتخاب مبرد فقط بر اساس COP تصمیم درستی نیست. ایمنی، فشار کاری، هزینه نگهداری، دسترسی و محدودیت‌های زیست‌محیطی نیز باید هم‌زمان بررسی شوند. به همین دلیل، تحلیل نوع مبرد باید در کنار طراحی کندانسور، اواپراتور و کمپرسور انجام شود.

فشار مکش و نسبت تراکم

فشار مکش با دمای تبخیر ارتباط مستقیم دارد. وقتی فشار مکش بیش از حد پایین باشد، دمای تبخیر کاهش می‌یابد و نسبت تراکم کمپرسور بالا می‌رود. در این وضعیت، کمپرسور برای رساندن مبرد به فشار کندانسور انرژی بیشتری مصرف می‌کند و ظرفیت مؤثر سیستم نیز ممکن است کاهش پیدا کند. افت فشار مکش می‌تواند ناشی از کمبود مبرد، گرفتگی فیلتر، تنظیم نادرست شیر انبساط یا کاهش دبی اواپراتور باشد.

همینطور بخوانید: چیلر چیست؟ | انواع چیلر و کاربرد آن

افزایش کنترل‌شده فشار مکش می‌تواند کار کمپرسور را سبک‌تر کند و  COP را بهبود دهد؛ اما این موضوع فقط تا محدوده طراحی معتبر است. اگر فشار مکش بیش از حد بالا برود و سوپرهیت کافی حفظ نشود، خطر برگشت مایع، ارتعاش کمپرسور و ناپایداری کنترل دما بالا می‌رود. بنابراین فشار مکش باید نه بر اساس حدس، بلکه با داده‌های فشار، دما، سوپرهیت و بار واقعی تنظیم شود.

دمای کندانسور و فشار تخلیه

دمای کندانسور یکی از مهم‌ترین عوامل افت COP است. هرچه دمای کندانسور بالاتر رود، فشار تخلیه کمپرسور بیشتر می‌شود و نسبت تراکم افزایش پیدا می‌کند. نتیجه این وضعیت، افزایش توان مصرفی کمپرسور و کاهش راندمان انرژی است. در بسیاری از چیلرهای صنعتی، کثیفی کندانسور، کیفیت پایین آب برج، دمای محیط بالا یا جریان ناکافی هوا و آب باعث افزایش دمای کندانسور می‌شود.

در طراحی و بهره‌برداری، کاهش دمای کندانسور به معنی افزایش بازده حرارتی است؛ البته تا جایی که کنترل سیستم و شرایط کاری اجازه دهد. استفاده از کندانسور با ظرفیت مناسب، نگهداری منظم سطح تبادل حرارت، کنترل فن‌ها یا پمپ‌ها و جلوگیری از شارژ بیش از حد مبرد می‌تواند فشار تخلیه را در محدوده منطقی نگه دارد و  COP را بهبود دهد.

تحلیل نمودارهای عملکردی COP

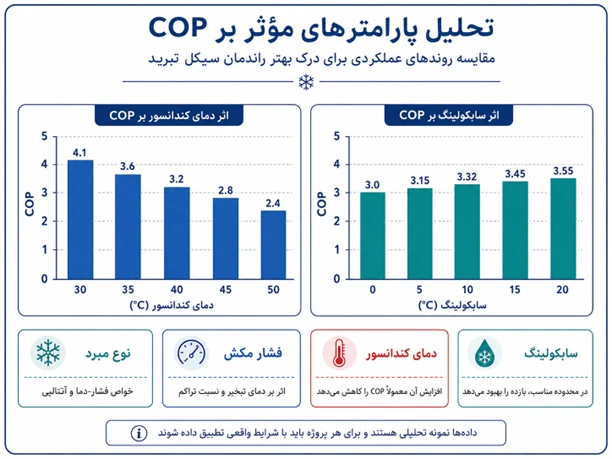

نمودار دمای کندانسور نشان می‌دهد که با افزایش دمای کندانسور از ۳۰ به ۵۰ درجه سانتی‌گراد، COP نمونه از ۴.۱ به ۲.۴ کاهش پیدا می‌کند. این افت شدید به دلیل افزایش فشار تخلیه و بالا رفتن کار کمپرسور رخ می‌دهد. در عمل، همین موضوع توضیح می‌دهد چرا تمیزی کندانسور، کیفیت آب برج و تهویه مناسب در چیلرهای هواخنک و آب‌خنک، مستقیماً روی هزینه انرژی اثر می‌گذارد.

از محصولات فراسرد دیدن فرمایید: قیمت و خرید چیلر تهویه مطبوع از فراسرد

نمودار سابکولینگ روند متفاوتی دارد. در این نمونه، افزایش کنترل‌شده سابکولینگ از صفر به ۲۰ درجه سانتی‌گراد باعث افزایش COP از ۳.۰ به ۳.۵۵ شده است. علت این موضوع کاهش فلش‌گاز و استفاده بهتر از ظرفیت اواپراتور است. البته این افزایش فقط در محدوده طراحی قابل قبول است؛ زیرا سابکولینگ بیش از حد می‌تواند نشانه شارژ زیاد مبرد یا شرایط غیرعادی کندانسور باشد.

نمونه تحلیل عددی برای مدیریت طراحی

جمع‌بندی

COP نتیجه مستقیم طراحی و بهره‌برداری صحیح سیکل تبرید است. نوع مبرد، فشار مکش، دمای کندانسور، کیفیت سابکولینگ و افت فشار مدار، هر کدام می‌توانند ظرفیت سرمایشی و توان مصرفی کمپرسور را تغییر دهند. اگر یکی از این پارامترها خارج از محدوده طراحی باشد، حتی یک کمپرسور مناسب نیز نمی‌تواند راندمان مطلوبی ارائه دهد.

همچنین بخوانید: چیلر آدیاباتیک چیست؟ +‌ اجزا و مزایای آن

برای بهبود طراحی سیستم، مهندسان باید COP را به‌عنوان خروجی مجموعه‌ای از پارامترهای ترمودینامیکی ببینند، نه یک عدد مستقل. کنترل دمای کندانسور، حفظ فشار مکش مناسب، انتخاب مبرد متناسب، پایش سابکولینگ و کاهش افت فشار، مسیرهای اصلی افزایش بازده حرارتی و کاهش هزینه انرژی هستند. شرکت فراسرد با تجربه در طراحی و تولید تجهیزات برودتی و چیلرهای تراکمی، می‌تواند در تحلیل راندمان، انتخاب تجهیزات و بهینه‌سازی سیکل تبرید، مشاوره فنی متناسب با شرایط واقعی پروژه ارائه دهد.
