در صنایع بزرگ، خنک کردن آب فقط یک موضوع تاسیساتی نیست؛ بخشی از پایداری تولید، ایمنی تجهیزات و مدیریت هزینه انرژی است. نیروگاهها، پالایشگاهها، مجتمعهای پتروشیمی و واحدهای سنگین فولاد یا سیمان، حجم عظیمی از گرما را به صورت پیوسته تولید میکنند. برای دفع این گرما، همیشه نمیتوان به برجهای کوچک فندار تکیه کرد. در همین نقطه، برج خنک کننده جریان طبیعی وارد صحنه میشود؛ سازهای بلند، بتنی و اغلب هذلولی که جریان هوا را نه با فن، بلکه با قوانین فیزیک به حرکت درمیآورد.
برج خنک کننده جریان طبیعی، که با نامهایی مثل کولینگ تاور جریان طبیعی، برج خنک کن هذلولی و برج خنک کننده اتمسفریک هم شناخته میشود، بر پایه اختلاف چگالی هوا و اثر دودکشی کار میکند. یعنی هوای گرم و مرطوب داخل برج، به دلیل سبکتر شدن، به سمت بالا حرکت میکند و هوای خنکتر از دهانههای پایینی جای آن را میگیرد. نتیجه، گردش طبیعی هوا بدون فن، پروانه و الکتروموتور است.
در این مقاله، ساختار و نحوه عملکرد این برجها را با نگاه مهندسی بررسی میکنیم؛ از مسیر پاشش آب و تبخیر تا شکل هذلولی بدنه بتنی، از مزایای مصرف برق صفر برای فن تا محدودیتهایی مثل هزینه اولیه بالا و وابستگی راندمان به شرایط جوی.
برج خنک کننده جریان طبیعی چیست؟ | ساختار و نحوه عملکرد
برج خنک کننده جریان طبیعی نوعی برج خنک کننده مرطوب است که جریان هوای لازم برای تبادل حرارت را بدون استفاده از تجهیزات مکانیکی ایجاد میکند. در برجهای معمولی، فنها هوا را به داخل برج میکشند یا از آن خارج میکنند. اما در برج جریان طبیعی، اختلاف دمای هوای داخل و خارج برج، اختلاف چگالی ایجاد میکند و همین اختلاف، نیروی محرک جریان هوا میشود.
آب گرم صنعتی از بالای برج روی پکینگها یا ناحیه تماس پاشیده میشود. همزمان هوای خنک از دهانههای پایینی وارد میشود و در تماس با آب قرار میگیرد. بخشی از آب تبخیر میشود و گرمای نهان تبخیر را از آب باقیمانده میگیرد. سپس هوای گرم و مرطوب از دهانه بالایی خارج میشود و آب خنک شده در حوضچه پایین برج جمع میگردد.
به همین دلیل، این برجها بیشتر در پروژههایی دیده میشوند که بار حرارتی بسیار زیاد، کارکرد پیوسته و عمر بهرهبرداری طولانی دارند. نیروگاههای حرارتی، واحدهای پالایشی، صنایع شیمیایی، فولاد، آلومینیوم و برخی مجتمعهای بزرگ صنعتی از مهمترین نمونههای کاربرد هستند.

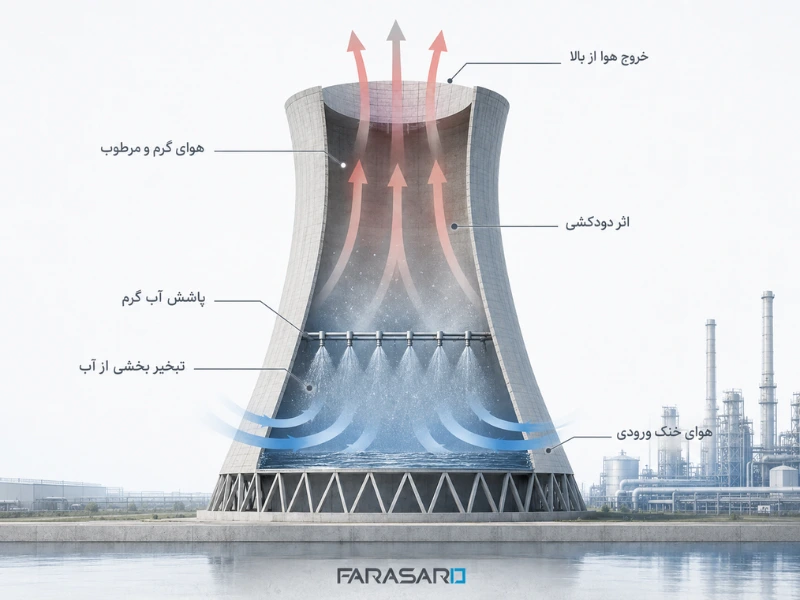

مکانیزم فیزیکی عملکرد؛ اثر دودکشی چگونه هوا را جابهجا میکند؟
قلب عملکرد برج خنک کننده جریان طبیعی، پدیدهای به نام اثر دودکشی یا Stack Effect است. وقتی هوا در تماس با آب گرم قرار میگیرد، دمای آن افزایش مییابد و رطوبت بیشتری جذب میکند. افزایش دما و رطوبت، چگالی هوا را کاهش میدهد. هوای کمچگالتر نسبت به هوای سرد اطراف سبکتر است و تمایل دارد به سمت بالا حرکت کند.
در یک برج بلند، این حرکت رو به بالا به دلیل ارتفاع سازه تقویت میشود. هرچه اختلاف چگالی میان هوای داخل و خارج برج بیشتر باشد، نیروی بالابرنده قویتر میشود. همزمان خروج هوای گرم از بالای برج، فشار نسبی پایینتری در بخش پایینی ایجاد میکند و هوای تازه از دهانههای اطراف پایه وارد میشود. این چرخه تا زمانی که آب گرم وارد برج شود و اختلاف دمای کافی وجود داشته باشد، ادامه پیدا میکند.
نقش اختلاف چگالی هوا
اختلاف چگالی هوا همان چیزی است که جای فن را در این سیستم میگیرد. در برج فندار، الکتروموتور انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند و پروانه هوا را جابهجا میکند. در برج اتمسفریک جریان طبیعی، انرژی لازم برای حرکت هوا از اختلاف دما و رطوبت به دست میآید. این ویژگی باعث میشود مصرف برق مربوط به فن عملاً صفر باشد.
نقش تبخیر آب در دفع حرارت
خنک شدن آب در این برجها فقط به تماس ساده با هوا وابسته نیست. بخش مهمی از دفع حرارت از طریق تبخیر آب انجام میشود. مقدار کمی از آب، هنگام عبور هوا از میان قطرات یا پکینگ، تبخیر میشود و برای این تغییر فاز، گرمای زیادی از آب باقیمانده جذب میکند. به همین دلیل برجهای مرطوب، از نظر ظرفیت دفع حرارت، در مقیاسهای عظیم بسیار مؤثر هستند.

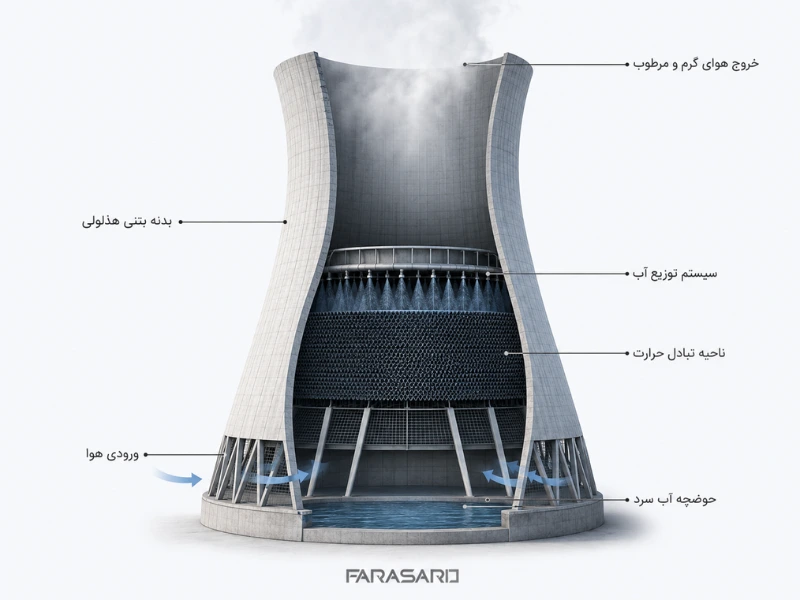

ساختار برج خنک کن هذلولی
برجهای جریان طبیعی معمولاً با بدنه بتنی و شکل هذلولی ساخته میشوند. این فرم ظاهری فقط برای زیبایی نیست؛ ترکیبی از منطق سازهای و آیرودینامیکی است. مقطع پایین برج عریض است تا هوای زیادی از دهانههای پیرامونی وارد شود. قسمت میانی باریکتر میشود تا سرعت جریان هوا افزایش یابد. دهانه بالایی دوباره بازتر است تا خروج هوای گرم و مرطوب با افت فشار کمتر انجام شود.
بدنه بتنی در برابر بار باد، رطوبت، تغییرات دمایی و عمر طولانی پروژه مقاومت بالایی دارد. در پروژههای نیروگاهی، عمر طراحی چنین سازههایی معمولاً چند دهه در نظر گرفته میشود. بنابراین انتخاب بتن، آرماتوربندی، ضخامت پوسته، فونداسیون، رفتار لرزهای و کنترل ترک، بخش مهمی از طراحی است.
اجزای اصلی برج خنک کننده جریان طبیعی
اگر برج را از بالا به پایین بررسی کنیم، با اجزایی روبهرو میشویم که هر کدام نقش مشخصی در انتقال حرارت دارند:
- بدنه بتنی هذلولی که مسیر جریان هوا و پایداری سازه را فراهم میکند.
- دهانههای ورودی هوا در پایین برج که هوای تازه را به داخل هدایت میکنند.
- سیستم توزیع آب شامل لولهها، نازلها و کانالهایی که آب گرم را روی سطح تماس پخش میکنند.
- پکینگ یا ناحیه تبادل حرارت که سطح تماس آب و هوا را افزایش میدهد.
- حوضچه آب سرد در پایین برج که آب خنک شده را جمعآوری میکند.
- دهانه خروجی بالای برج که مسیر خروج هوای گرم و مرطوب است.
در برجهای بسیار بزرگ، طراحی یکنواختی پاشش آب و توزیع هوا اهمیت ویژهای دارد. اگر بخشی از برج جریان هوای کافی نداشته باشد یا آب به صورت نامتوازن پخش شود، ظرفیت واقعی برج از مقدار محاسباتی فاصله میگیرد.
چرا این برجها بدون فن کار میکنند؟
پرسش مهم این است که چگونه یک سازه عظیم میتواند بدون فن چنین حجم بالایی از هوا را جابهجا کند. پاسخ در ارتفاع و هندسه برج است. برج مانند یک دودکش بسیار بزرگ عمل میکند. هوای داخل برج پس از دریافت گرما از آب، سبکتر میشود و ستون هوای گرم به سمت بالا حرکت میکند. ارتفاع زیاد برج، این ستون هوا را تقویت میکند و اختلاف فشار طبیعی میان پایین و بالای سازه ایجاد میشود.
در برجهای فندار، با قطع برق یا خرابی موتور، جریان هوا کاهش جدی پیدا میکند. اما در برج جریان طبیعی، تا زمانی که اختلاف دمای کافی و مسیر هوا برقرار باشد، جریان هوا به صورت طبیعی ادامه دارد. البته این مزیت به معنای استقلال کامل از شرایط محیط نیست. باد، دمای خشک و مرطوب محیط، رطوبت نسبی، ارتفاع از سطح دریا و چیدمان اطراف برج میتوانند روی راندمان اثر بگذارند.

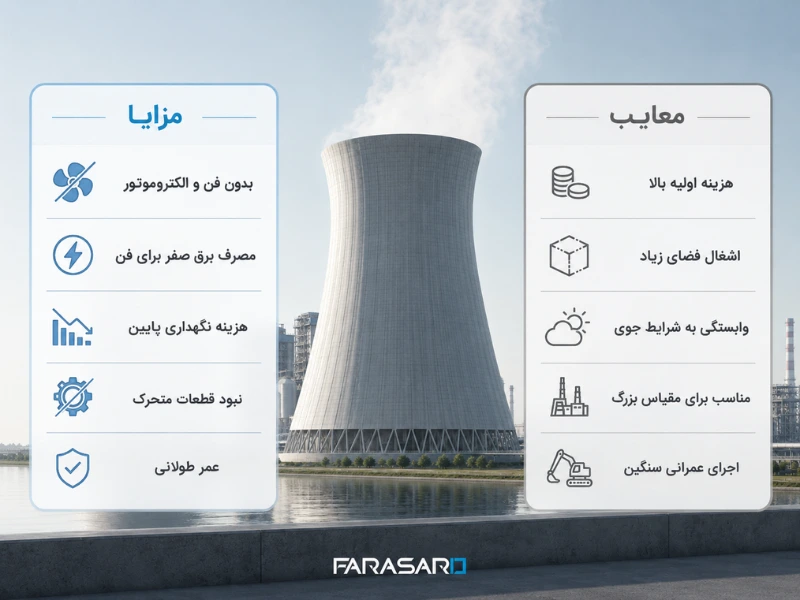

مزایای برج خنک کننده جریان طبیعی
مزیتهای این برجها بیشتر در مقیاس بزرگ معنا پیدا میکند. در واحدی که بار حرارتی عظیم و کارکرد ۲۴ ساعته دارد، حذف فن و قطعات متحرک فقط یک مزیت کوچک نیست؛ میتواند در طول عمر پروژه اثر اقتصادی قابل توجهی داشته باشد.
مصرف انرژی صفر برای فن
در برج جریان طبیعی، برای جابهجایی هوا فن وجود ندارد. بنابراین مصرف برق فن، تابلو برق مربوط به فن، کابلکشی قدرت و هزینه انرژی الکتروموتورها حذف میشود. در پروژههای نیروگاهی و صنایع سنگین که برج در تمام سال فعال است، این موضوع در ارزیابی هزینه چرخه عمر اهمیت زیادی دارد.
هزینه نگهداری بسیار پایین
نبود فن، پروانه، گیربکس و الکتروموتور باعث میشود بخشی از تعمیرات دورهای حذف شود. نیازی به بالانس فن، تعویض یاتاقان موتور، کنترل لرزش پروانه یا سرویس گیربکس نیست. نگهداری بیشتر روی کیفیت آب، وضعیت نازلها، پکینگها، خوردگی، رسوب و سلامت سازه متمرکز میشود.
قابلیت اطمینان در بهرهبرداری طولانی
در صنایع پیوسته، توقف سیستم خنککاری میتواند پیامدهای سنگینی داشته باشد. هرچه تعداد قطعات متحرک کمتر باشد، احتمال خرابی مکانیکی نیز کاهش پیدا میکند. به همین دلیل برجهای جریان طبیعی برای پروژههایی با عمر بهرهبرداری طولانی و نیاز به پایداری بالا جذاب هستند.
معایب و محدودیتهای برج خنک کننده اتمسفریک
با وجود مزایای مهم، کولینگ تاور جریان طبیعی برای همه پروژهها انتخاب مناسبی نیست. این برجها سازههای عظیمی هستند و تصمیم برای استفاده از آنها باید بر اساس ظرفیت حرارتی، زمین موجود، بودجه سرمایهگذاری، اقلیم و نیاز بهرهبرداری گرفته شود.
هزینه اولیه بالا
ساخت بدنه بتنی هذلولی، فونداسیون سنگین، طراحی سازهای پیچیده و عملیات اجرایی گسترده باعث میشود هزینه اولیه چنین برجهایی بالا باشد. این هزینه زمانی توجیه پیدا میکند که پروژه بزرگ، دائمکار و دارای عمر بهرهبرداری طولانی باشد.
اشغال فضای زیاد
برج خنک کننده جریان طبیعی در مقایسه با برجهای فندار مدولار، فضای بسیار بیشتری نیاز دارد. علاوه بر سطح اشغال خود برج، باید حریم مناسب برای ورود هوا، مسیرهای دسترسی، خطوط لوله و محدودیتهای ایمنی نیز در نظر گرفته شود.
وابستگی راندمان به شرایط جوی
چون نیروی محرک هوا طبیعی است، عملکرد برج به شرایط محیطی وابسته میماند. دمای مرطوب بالا، رطوبت زیاد، بادهای جانبی یا محصور شدن برج توسط سازههای اطراف، میتواند جریان هوا و ظرفیت خنککاری را کاهش دهد. بنابراین مدلسازی اقلیمی و جانمایی صحیح برج اهمیت ویژهای دارد.
مقایسه برج جریان طبیعی با برج فندار
برای انتخاب درست، باید برج جریان طبیعی را در برابر برجهای جریان اجباری یا القایی مقایسه کرد. برج فندار در ظرفیتهای کوچک و متوسط، انعطاف بالاتر، ابعاد کمتر و کنترل سادهتری دارد. اما در ظرفیتهای بسیار بزرگ، مصرف برق فنها و نگهداری مکانیکی میتواند به یک هزینه دائمی تبدیل شود.
| معیار مقایسه | برج جریان طبیعی | برج فندار |
| نیروی محرک هوا | اختلاف چگالی و اثر دودکشی | فن، پروانه و الکتروموتور |
| مصرف برق فن | صفر | وابسته به تعداد و توان فنها |
| هزینه نگهداری مکانیکی | بسیار پایین | بالاتر به دلیل قطعات متحرک |
| ابعاد و فضای مورد نیاز | بسیار زیاد | کمتر و قابل ماژولار شدن |
| هزینه اولیه | بالا به دلیل سازه بتنی | معمولاً پایینتر در ظرفیتهای متوسط |
| بهترین کاربرد | نیروگاهها و صنایع سنگین | صنایع کوچک، متوسط و پروژههای محدود از نظر فضا |
کاربردهای صنعتی برج خنک کننده جریان طبیعی
این برجها معمولاً برای پروژههایی انتخاب میشوند که دفع حرارت در مقیاس بسیار بزرگ مطرح است. نیروگاههای حرارتی و سیکل ترکیبی، یکی از شناختهشدهترین کاربردها هستند. در این پروژهها، آب خنککاری کندانسور باید به صورت پیوسته دمای خود را از دست بدهد تا راندمان چرخه تولید برق حفظ شود.
در پالایشگاهها و پتروشیمیها نیز واحدهای فرایندی متعدد، بار حرارتی سنگینی به شبکه آب خنککاری وارد میکنند. اگر ظرفیت مورد نیاز بسیار بالا باشد و فضای کافی وجود داشته باشد، برج جریان طبیعی میتواند گزینهای پایدار و کممصرف از نظر انرژی فن باشد. صنایع فلزی، کارخانههای بزرگ شیمیایی و برخی مجتمعهای معدنی نیز در شرایط مشابه از این فناوری بهره میبرند.
نکات طراحی و انتخاب؛ چه زمانی این برج منطقی است؟
انتخاب برج خنک کننده جریان طبیعی باید با تحلیل دقیق مهندسی انجام شود. اگر پروژه ظرفیت متوسط داشته باشد یا محدودیت زمین جدی باشد، احتمالاً برج فندار گزینه عملیتری است. اما اگر بار حرارتی بسیار بزرگ، کارکرد پیوسته، دسترسی به زمین و افق بهرهبرداری بلندمدت وجود داشته باشد، جریان طبیعی میتواند از نظر چرخه عمر بسیار جذاب باشد.
پیش از تصمیمگیری، باید پارامترهایی مانند دبی آب گردشی، دمای ورود و خروج آب، دمای مرطوب طراحی، کیفیت آب، محدودیتهای زیستمحیطی، فاصله از واحدهای فرایندی، مسیر باد غالب، ارتفاع مجاز سازه و هزینه عمرانی بررسی شود. در چنین پروژههایی، برج فقط یک تجهیز مکانیکی نیست؛ ترکیبی از سازه، ترمودینامیک، هیدرولیک، محیط زیست و بهرهبرداری است.
| پارامتر طراحی | اثر آن در انتخاب برج |
| دبی و دمای آب گردشی | ظرفیت دفع حرارت و ابعاد برج را تعیین میکند. |
| دمای مرطوب محیط | حداقل دمای قابل دستیابی آب خنک را محدود میکند. |
| ارتفاع و شکل هذلولی برج | روی قدرت اثر دودکشی و پایداری سازه اثر دارد. |
| فضای قابل نصب | استفاده از برج جریان طبیعی را ممکن یا غیرعملی میکند. |
| کیفیت آب | روی رسوب، خوردگی، گرفتگی نازلها و عمر پکینگ اثر دارد. |
| هزینه چرخه عمر | باید هزینه ساخت، انرژی، نگهداری و توقف تولید را همزمان بسنجد. |
نگهداری و بهرهبرداری از برج جریان طبیعی
اگرچه این برجها قطعات متحرک مربوط به فن ندارند، اما به معنای بینیازی از نگهداری نیست. کیفیت آب، رسوب، رشد بیولوژیکی، خوردگی، گرفتگی نازلها و آسیب پکینگها میتواند راندمان برج را کاهش دهد. برنامه پایش باید شامل کنترل شیمی آب، بازرسی نازلها، تمیزکاری حوضچه، بررسی پکینگ، کنترل نشتی و پایش ترک یا آسیب سازهای باشد.
در پروژههای بزرگ، دادهبرداری از دمای آب ورودی و خروجی، دمای مرطوب محیط، دبی آب و شرایط باد کمک میکند عملکرد واقعی برج با طراحی مقایسه شود. این دادهها برای تشخیص زودهنگام کاهش راندمان و برنامهریزی تعمیرات ارزشمند هستند.
جمعبندی
برج خنک کننده جریان طبیعی یک راهکار عظیممقیاس برای دفع حرارت صنعتی است. این برج با تکیه بر اثر دودکشی، اختلاف چگالی هوا و تبخیر آب کار میکند و برای حرکت هوا به فن، پروانه و الکتروموتور نیاز ندارد. نتیجه، مصرف انرژی صفر برای فن، کاهش نگهداری مکانیکی و قابلیت اطمینان بالا در پروژههای دائمکار است.
در مقابل، هزینه اولیه بالا، اجرای عمرانی سنگین، اشغال فضای زیاد و وابستگی راندمان به شرایط جوی باعث میشود این فناوری برای پروژههای کوچک یا فضاهای محدود انتخاب مناسبی نباشد. بنابراین تصمیم نهایی باید بر اساس تحلیل بار حرارتی، اقلیم، فضای نصب، هزینه چرخه عمر و نیاز بهرهبرداری گرفته شود.
