چیلر صنعتی قلب سامانههای سرمایشی در خطوط تولید، اتاقهای فرایندی، صنایع غذایی، پلاستیک، داروسازی، تهویه صنعتی و پروژههای زیرساختی است. اما انتخاب چیلر فقط با ظرفیت اسمی انجام نمیشود. مهندس تأسیسات باید بداند سیکل تبرید چگونه کار میکند، کدام قطعه روی مصرف انرژی اثر جدی دارد، چرا سابکولینگ و سوپرهیت باید کنترل شوند و در چه شرایطی چیلر تراکمی نسبت به چیلر جذبی انتخاب منطقیتری است.
بررسی تخصصی سیکل تبرید در چیلرهای صنعتی | مقایسه راندمان جذبی و تراکمی
در این مقاله، سیکل چیلر تراکمی از دید ترمودینامیکی و کاربرد صنعتی بررسی میشود. سپس اجزای اصلی سیکل، پارامترهای بهرهبرداری، راندمان چیلر صنعتی و تفاوت چیلر جذبی و تراکمی با عدد و منطق اقتصادی مقایسه میشوند. هدف این است که صفحه برای مدیر فنی، مشاور، خریدار صنعتی و بهرهبردار قابل استفاده باشد، نه فقط یک توضیح عمومی درباره چیلر.
سیکل چیلر تراکمی چیست؟

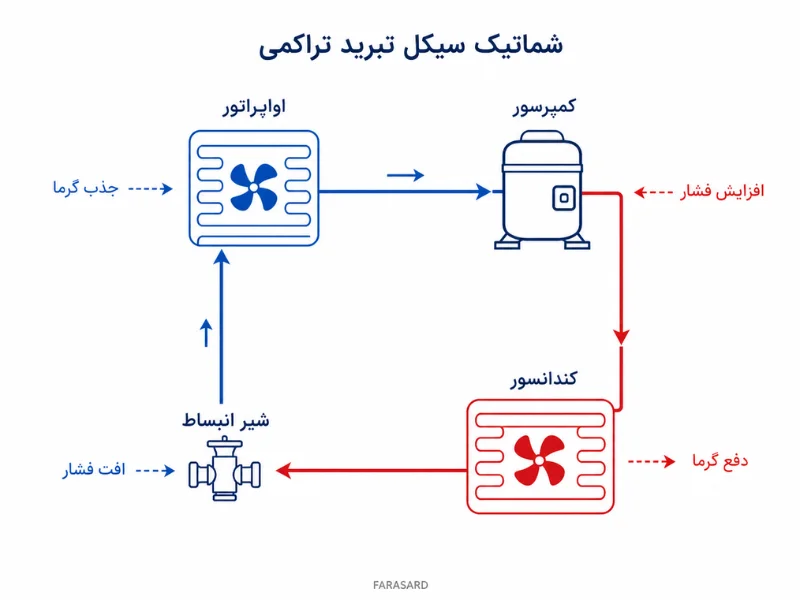

سیکل چیلر تراکمی یا سیکل تبرید تراکمی بخار، چرخهای بسته است که در آن مبرد بین چهار تجهیز اصلی گردش میکند: اواپراتور، کمپرسور، کندانسور و شیر انبساط. مبرد در اواپراتور با دریافت گرما از آب یا سیال فرایندی تبخیر میشود، سپس در کمپرسور فشرده شده و دما و فشار آن بالا میرود. در کندانسور، گرمای جذبشده و گرمای ناشی از تراکم به محیط دفع میشود و مبرد دوباره به مایع تبدیل میگردد. در پایان، شیر انبساط فشار مبرد را کاهش میدهد تا سیکل برای جذب مجدد گرما آماده شود.
این چرخه از نظر انرژی بسیار مهم است، زیرا کار اصلی سیستم توسط کمپرسور تأمین میشود.. هرچه اختلاف دمای تبخیر و تقطیر کمتر باشد، کمپرسور فشار کمتری ایجاد میکند و مصرف برق پایینتر میآید. به همین دلیل، طراحی درست کندانسور، انتخاب اواپراتور مناسب، کنترل دمای آب خروجی و نگهداری منظم، مستقیماً روی هزینه برق و پایداری تولید اثر دارد.
قطعات سیکل تبرید و نقش هر کدام
| قطعه | نقش در سیکل | اثر روی راندمان |
| اواپراتور | جذب گرما از آب چیلد یا سیال فرایندی و تبخیر مبرد | رسوب، گرفتگی یا سطح تبادل کم باعث افت ظرفیت و کاهش ضریب عملکرد میشود. |
| کمپرسور | افزایش فشار و دمای بخار مبرد و ایجاد اختلاف فشار سیکل | بزرگترین مصرفکننده انرژی است و انتخاب نوع، کنترل ظرفیت و سرویس آن حیاتی است. |
| کندانسور | دفع گرمای سیکل به هوا یا آب و تبدیل بخار داغ به مایع | دمای تقطیر بالا مصرف برق را افزایش میدهد؛ تمیزی سطح تبادل بسیار مهم است. |
| شیر انبساط | کاهش فشار مایع مبرد و کنترل تغذیه اواپراتور | تنظیم نامناسب باعث سوپرهیت غیرعادی، برگشت مایع یا افت ظرفیت میشود. |
سابکولینگ و سوپرهیت؛ دو شاخص کلیدی برای عیبیابی
سوپرهیت اختلاف دمای بخار خروجی اواپراتور با دمای اشباع در همان فشار است. اگر سوپرهیت بسیار کم باشد، خطر برگشت مایع به کمپرسور وجود دارد؛ این موضوع میتواند به شیرها، روغن و قطعات داخلی کمپرسور آسیب بزند. اگر سوپرهیت بیش از حد بالا باشد، اواپراتور کامل تغذیه نمیشود و ظرفیت سرمایشی کاهش مییابد.

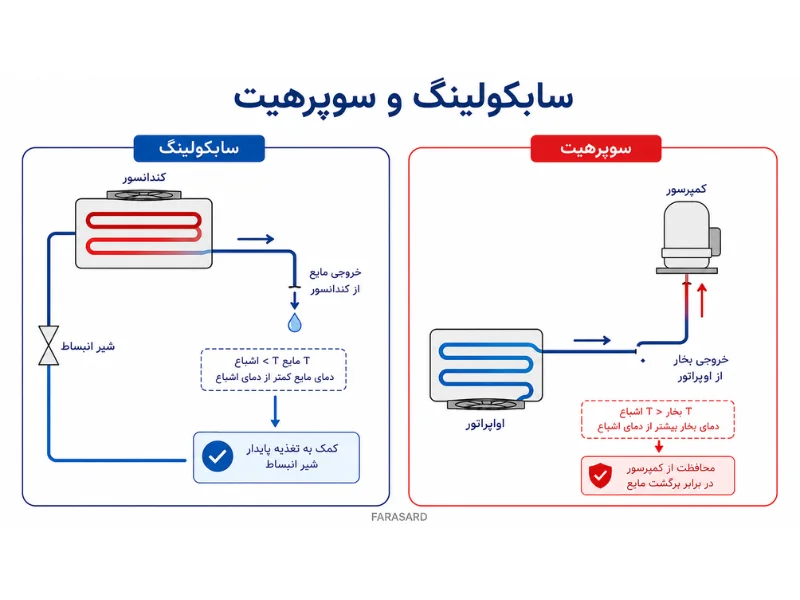

سابکولینگ اختلاف دمای مایع خروجی کندانسور با دمای اشباع در همان فشار است. مقدار مناسب سابکولینگ اطمینان میدهد که مبرد بهصورت مایع کامل به شیر انبساط میرسد و حباب گاز قبل از شیر ایجاد نمیشود. در بسیاری از چیلرهای صنعتی، سوپرهیت حدود ۵ تا ۸ کلوین و سابکولینگ حدود ۳ تا ۶ کلوین بهعنوان بازه مرجع اولیه بررسی میشود؛ اما مقدار دقیق باید با نوع مبرد، طراحی اواپراتور، نوع شیر انبساط و شرایط کاری تطبیق داده شود.
مقایسه چیلر جذبی و تراکمی از نظر راندمان
مقایسه چیلر جذبی و تراکمی باید با معیار ضریب عملکرد یا COP انجام شود. COP نسبت ظرفیت سرمایشی مفید به انرژی ورودی مؤثر است. در چیلرهای تراکمی، انرژی ورودی عمدتاً برق کمپرسور است. در چیلرهای جذبی، انرژی اصلی معمولاً حرارت بخار، آب داغ یا گاز است و مصرف برق مستقیم کمتر است؛ اما راندمان ترمودینامیکی کل سیستم پایینتر خواهد بود، مگر اینکه حرارت مازاد یا ارزان در سایت وجود داشته باشد.

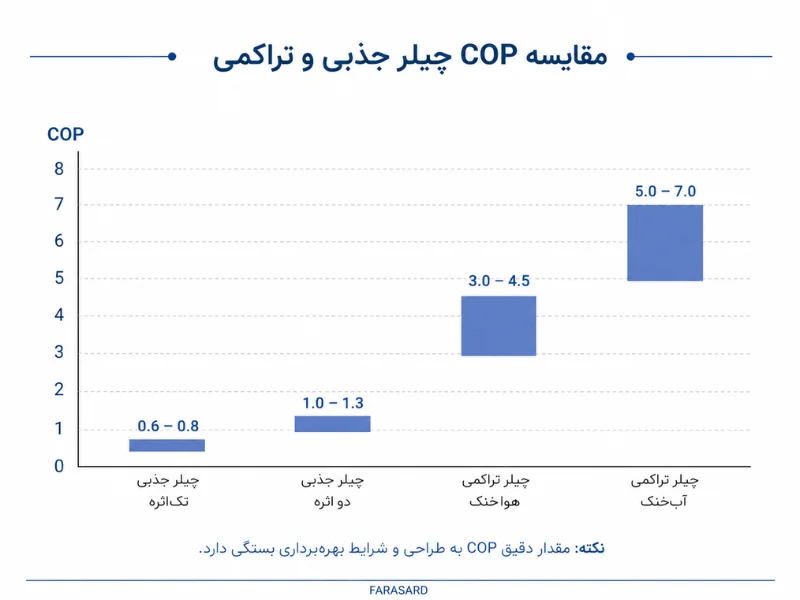

در شرایط معمول، چیلر تراکمی هواخنک میتواند در بازه تقریبی COP حدود ۳ تا ۴.۵ کار کند و چیلر تراکمی آبخنک در طراحی مناسب به حدود ۵ تا ۷ نیز میرسد. در مقابل، چیلر جذبی تکاثره معمولاً COP حدود ۰.۶ تا ۰.۸ دارد و چیلر جذبی دواثره در شرایط مناسب به حدود ۱ تا ۱.۳ میرسد. بنابراین اگر کارخانه بخار مازاد، آب داغ بازیافتی یا منبع حرارتی ارزان نداشته باشد، چیلر تراکمی در اکثر پروژههای صنعتی از نظر مصرف انرژی، کنترل ظرفیت، پاسخ سریع و هزینه بهرهبرداری انتخاب برتر است.
| معیار | چیلر تراکمی | چیلر جذبی |
| منبع انرژی اصلی | برق | حرارت؛ بخار، آب داغ یا گاز |
| COP معمول | حدود ۳ تا ۷ بسته به هواخنک یا آبخنک بودن | حدود ۰.۶ تا ۱.۳ بسته به تکاثره یا دواثره بودن |
| راهاندازی و کنترل بار | سریعتر و دقیقتر، مناسب بارهای متغیر | کندتر و وابستهتر به کیفیت منبع حرارتی |
| ابعاد و وزن | معمولاً فشردهتر در ظرفیت مشابه | بزرگتر و سنگینتر |
| نگهداری | سرویس مکانیکی و الکتریکی شناختهشدهتر | حساستر به خلأ، محلول، کیفیت آب و رسوب |
| بهترین کاربرد | اکثر پروژههای صنعتی، فرایندی و تهویه صنعتی | سایت دارای بخار مازاد یا حرارت بازیافتی پایدار |
چرا چیلر تراکمی در بیشتر پروژههای صنعتی برتری دارد؟
برتری چیلر تراکمی فقط به COP بالاتر محدود نیست. در کارخانهای که بار سرمایشی در طول روز تغییر میکند، چیلر باید سریع به تغییرات پاسخ دهد. کمپرسورهای اسکرو، اسکرال و سانتریفیوژ با کنترل ظرفیت مرحلهای یا اینورتر، امکان تطبیق بهتر با بار واقعی را فراهم میکنند. در نتیجه، سیستم بهجای کارکرد دائم در ظرفیت نامناسب، میتواند نزدیکتر به نقطه بهینه کار کند.
مزیت دوم، سادگی زنجیره انرژی است. در چیلر تراکمی، ورودی اصلی برق است و طراحی تابلو، حفاظت، کنترل و مانیتورینگ نسبتاً مستقیم انجام میشود. در چیلر جذبی، کیفیت بخار یا آب داغ، فشار، دمای منبع حرارتی، برج خنککننده، خلأ دستگاه، کریستالیزاسیون محلول و کیفیت آب نقش مهمتری دارند. همین پیچیدگی باعث میشود جذبی فقط در پروژههایی جذاب باشد که واقعاً منبع حرارتی ارزان یا دورریز وجود دارد.
مزیت سوم، انعطاف در ظرفیت و نصب است. چیلر تراکمی میتواند در نسخه هواخنک برای پروژههایی با محدودیت آب یا در نسخه آبخنک برای راندمان بالاتر طراحی شود. این انعطاف در صنایع غذایی، دارویی، تزریق پلاستیک، صنایع شیمیایی، تهویه صنعتی و خطوط فرایندی اهمیت زیادی دارد.
نکات پیادهسازی برای افزایش راندمان چیلر صنعتی
برای افزایش راندمان چیلر صنعتی، اولین اقدام درست انتخاب دمای کاری است. هر یک درجه کاهش غیرضروری در دمای آب خروجی، بار کمپرسور را افزایش میدهد. اگر فرایند با آب ۷ درجه کار میکند، نباید بدون دلیل سیستم برای ۴ درجه طراحی شود. همین منطق درباره دمای کندانس نیز صادق است؛ کندانسور کثیف یا جریان هوای ناکافی، فشار تقطیر را بالا میبرد و مصرف برق را افزایش میدهد.
دومین نکته، کنترل دقیق سوپرهیت و سابکولینگ است. شیر انبساط مکانیکی یا الکترونیکی باید با ظرفیت اواپراتور هماهنگ باشد. اواپراتور باید از نظر رسوب و افت فشار پایش شود و کندانسور باید برنامه شستوشو و سرویس مشخص داشته باشد. سومین نکته، انتخاب مبرد و کمپرسور متناسب با شرایط اقلیمی و دمای فرایند است. چیلری که برای دمای محیط معتدل انتخاب شده، در تابستان مناطق گرم ممکن است با افت ظرفیت و افزایش مصرف انرژی روبهرو شود.
در پروژههای بزرگ، پایش دادهها نیز ضروری است. ثبت دمای رفت و برگشت آب، فشار مکش و دهش، آمپر کمپرسور، دمای کندانس، وضعیت فنها، آلارمهای کنترلر و ساعات کارکرد، امکان عیبیابی پیشگیرانه را فراهم میکند. این دادهها نشان میدهند آیا مشکل از کمبود ظرفیت طراحی است یا از نگهداری، رسوب، شارژ مبرد، جریان آب یا تنظیمات کنترلی.
چه زمانی چیلر جذبی هنوز قابل دفاع است؟
چیلر جذبی را نباید بهصورت مطلق کنار گذاشت. اگر کارخانه بخار مازاد، حرارت اتلافی پایدار، آب داغ بازیافتی یا محدودیت جدی در ظرفیت برق داشته باشد، جذبی میتواند گزینه قابل بررسی باشد. نمونههای رایج شامل نیروگاهها، پالایشگاهها، پتروشیمیها و سایتهایی است که حرارت دورریز با هزینه پایین در دسترس دارند.
با این حال، اگر قرار باشد برای راهاندازی چیلر جذبی سوخت تازه مصرف شود و همزمان سیستم برج خنککننده و نگهداری پیچیدهتر نیز اضافه شود، مزیت اقتصادی آن کاهش مییابد. در چنین شرایطی، چیلر تراکمی با COP بالاتر و کنترلپذیری بهتر معمولاً انتخاب مطمئنتری است.
جمعبندی
سیکل چیلر تراکمی بر پایه گردش مبرد بین اواپراتور، کمپرسور، کندانسور و شیر انبساط کار میکند. اواپراتور گرما را از آب چیلد یا فرایند میگیرد، کمپرسور فشار مبرد را بالا میبرد، کندانسور گرما را به محیط دفع میکند و شیر انبساط مبرد را برای مرحله جذب مجدد گرما آماده میسازد. کیفیت عملکرد هر یک از این قطعات، مستقیماً روی راندمان چیلر صنعتی اثر دارد.
در مقایسه جذبی و تراکمی، عددهای COP نشان میدهند که چیلرهای تراکمی در بیشتر پروژههای صنعتی راندمان بالاتری دارند. چیلر جذبی زمانی منطقی است که حرارت مازاد، بخار دورریز یا محدودیت جدی برق وجود داشته باشد. اما برای اغلب کارخانهها و خطوط صنعتی، چیلر تراکمی به دلیل راندمان بالاتر، ابعاد مناسبتر، راهاندازی سریعتر، کنترلپذیری بهتر و نگهداری سادهتر گزینه اول است.
فراسرد در طراحی و ساخت تجهیزات برودتی صنعتی، انتخاب چیلر را بر اساس ظرفیت واقعی، دمای فرایند، شرایط اقلیمی، نوع کندانسور، کیفیت آب، راندمان مورد انتظار و الزامات بهرهبرداری انجام میدهد. انتخاب درست چیلر فقط خرید یک دستگاه نیست؛ تصمیمی است که روی مصرف انرژی، پایداری تولید و هزینه نگهداری سالهای آینده اثر میگذارد.
