چیلر جت بخار یا Steam Jet Chiller نوعی سیستم تبرید با محرک بخار است که به جای کمپرسور مکانیکی، از انرژی بخار پرفشار برای ایجاد خلأ در اواپراتور و تبخیر آب در فشار پایین استفاده میکند. در این سیستم، آب نقش مبرد را دارد و بخش اصلی تولید برودت از طریق تبخیر سریع آب در فشار خلأ انجام میشود. بنابراین موضوع اصلی در طراحی این چیلر، نه انتخاب کمپرسور، بلکه کیفیت بخار محرک، فشار کندانس، ظرفیت کندانسور، شرایط خلأ و پایداری اجکتور است.
برای یک سایت صنعتی، جذابیت چیلر جت بخار زمانی آغاز میشود که بخار مازاد، بخار کممصرف، بخار خروجی از توربین یا حرارت قابل بازیافت در دسترس باشد. در چنین شرایطی، چیلر میتواند بخشی از هزینه برق مورد نیاز برای تولید آب سرد را کاهش دهد و از انرژی حرارتی استفاده کند که در غیر این صورت ممکن است در کندانسور، فلر، اتمسفر یا مسیرهای دفع حرارت تلف شود.
با این حال، چیلر جت بخار برای همه پروژهها انتخاب پیشفرض نیست. این سیستم زمانی منطقی است که مشخصات بخار، بار سرمایشی، دمای آب سرد مورد نیاز، ظرفیت برج خنککن، محدودیت مصرف آب، سطح خلأ قابل دستیابی و هزینه بهرهبرداری همزمان بررسی شوند. به همین دلیل در پروژههای صنعتی، تصمیمگیری درباره این چیلر باید با ظرفیتسنجی واقعی سایت انجام شود، نه صرفاً با مقایسه اسمی ظرفیت تبرید.

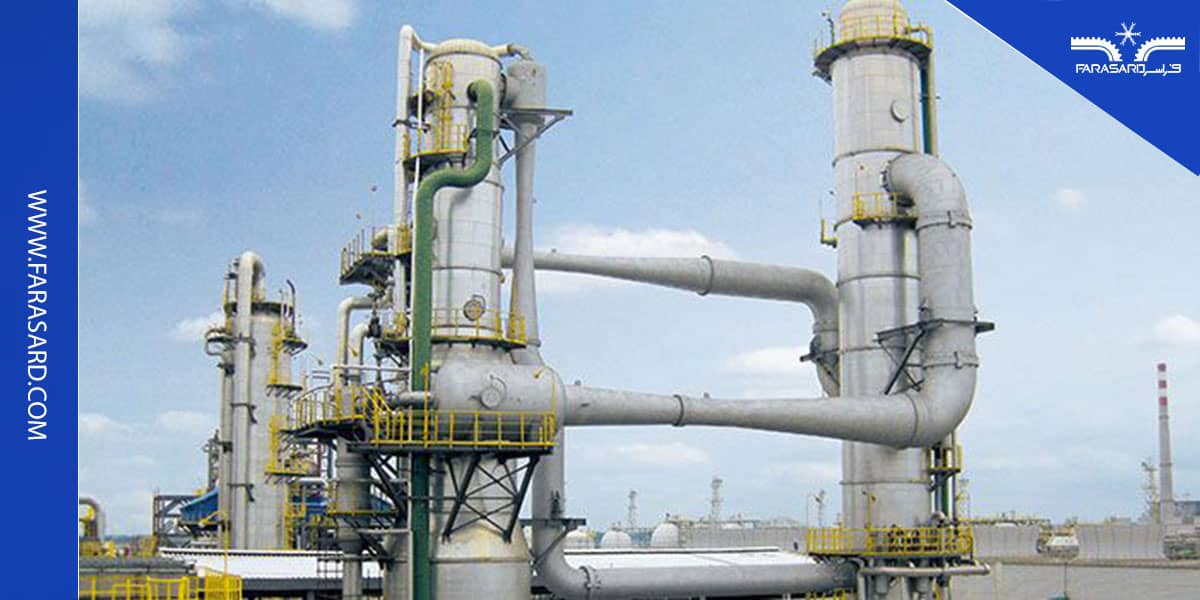

چیلر جت بخار چیست؟ | بررسی طرز کار اجکتور و کاربرد
چیلر جت بخار یک سیستم تبرید غیرتراکمی است که در آن بخار پرفشار وارد اجکتور میشود، در نازل سرعت میگیرد و با عبور از گلوگاه ونتوری، ناحیهای با فشار بسیار پایین ایجاد میکند. این فشار پایین باعث مکش بخار آب از اواپراتور میشود. در اواپراتور، به دلیل فشار پایین، بخشی از آب در دمای پایین تبخیر میشود و گرمای لازم برای تبخیر را از آب در گردش فرآیند میگیرد؛ در نتیجه آب سرد تولید میشود.
در زبان مهندسی، این سیستم بیشتر زمانی بررسی میشود که کارخانه بخار در دسترس دارد اما همزمان به آب سرد برای فرآیند، تهویه صنعتی، خنککاری محصول، کنترل دمای راکتور یا تجهیزات تولید نیازمند است. بنابراین سؤال اصلی مدیر تأسیسات این نیست که آیا چیلر جت بخار میتواند سرما تولید کند یا نه؛ سؤال اصلی این است که آیا شرایط بخار و کندانس مجموعه برای تولید برودت پایدار و اقتصادی مناسب است یا خیر.
در پالایشگاهها، پتروشیمیها، نیروگاهها، صنایع غذایی، دارویی و بعضی کارخانههای فرآیندی، بخار و آب خنککننده معمولاً بخشی از زیرساخت اصلی سایت هستند. اگر این زیرساختها ظرفیت مازاد داشته باشند، بررسی چیلر جت بخار میتواند به یک گزینه جدی در پروژههای بازیافت حرارت و کاهش مصرف برق تبدیل شود.
طرز کار چیلر جت بخار؛ از اجکتور تا تولید آب سرد
برای درک طرز کار چیلر جت بخار باید مسیر سه جریان را همزمان دنبال کرد: جریان بخار پرفشار به عنوان بخار محرک، جریان بخار مکششده از اواپراتور به عنوان مبرد، و جریان آب سرد در سمت فرآیند. اجکتور نقطه اتصال این سه منطق است؛ زیرا هم خلأ لازم برای تبخیر آب در اواپراتور را ایجاد میکند و هم مخلوط بخار را تا سطحی از فشار بازیابی میکند که در کندانسور قابل تقطیر باشد.
بخار پرفشار ابتدا وارد نازل اجکتور میشود. در نازل، انرژی فشاری بخار به انرژی جنبشی تبدیل میشود و سرعت جریان به شدت افزایش مییابد. این افزایش سرعت در ناحیه گلوگاه ونتوری موجب افت فشار استاتیکی میشود. افت فشار ایجادشده در این نقطه، بخار آب تولیدشده در اواپراتور را به داخل محفظه مکش میکشد.
بخار مکششده و بخار محرک در بخش اختلاط اجکتور با یکدیگر ترکیب میشوند. سپس این مخلوط وارد دیفیوزر میشود. در دیفیوزر، بخشی از سرعت جریان به فشار تبدیل میشود تا مخلوط بخار بتواند وارد کندانسور شود. در کندانسور، بخار با کمک آب برج خنککن تقطیر میشود و سیکل ادامه پیدا میکند.
اجکتور چیلر چیست و چرا قلب سیستم محسوب میشود؟
اجکتور چیلر قطعهای بدون قطعات متحرک است که عملکرد آن بر پایه تبدیل فشار به سرعت، ایجاد مکش و بازیابی بخشی از فشار در خروجی است. برخلاف کمپرسور مکانیکی که با محور، الکتروموتور و پره یا اسکرو کار میکند، اجکتور از انرژی بخار محرک برای انتقال و فشردهسازی نسبی بخار مکششده استفاده میکند.
در چیلر جت بخار، اجکتور باید با فشار بخار محرک، فشار اواپراتور، فشار کندانسور و ظرفیت برودتی هماهنگ طراحی شود. اگر فشار بخار کمتر از مقدار طراحی باشد، مکش اواپراتور ناپایدار میشود. اگر فشار کندانسور افزایش یابد، مثلاً به دلیل دمای بالای آب برج یا کندانسور ناکافی، اجکتور ممکن است از نقطه عملکرد بهینه خارج شود و ظرفیت سرمایش افت کند.
به همین دلیل، عبارت «مکانیزم اجکتور چیلر» در عمل فقط یک توضیح تئوریک نیست؛ بلکه مستقیماً به انتخاب ظرفیت، طراحی کندانسور، کنترل برج خنککن، کیفیت خلأ و پایداری آب سرد خروجی مربوط میشود. در پروژههای صنعتی، همین جزئیات است که تفاوت بین یک ایده جذاب و یک سیستم قابل اتکا را مشخص میکند.

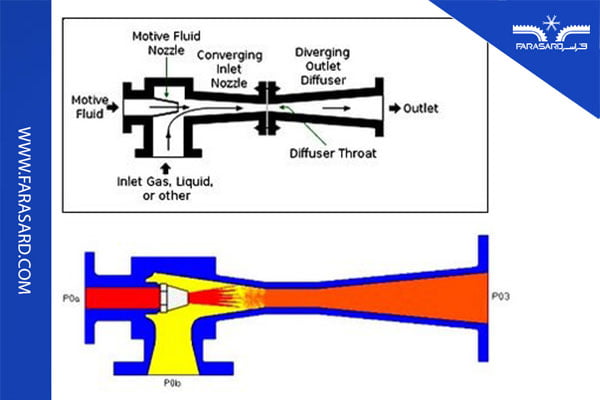

مکانیزم ونتوری در تبرید با جت بخار
مکانیزم ونتوری در تبرید با جت بخار بر این اصل استوار است که با افزایش سرعت سیال در گلوگاه، فشار استاتیکی آن کاهش پیدا میکند. در اجکتور، بخار محرک پس از عبور از نازل وارد ناحیهای با سطح مقطع محدود میشود. سرعت زیاد بخار در این ناحیه، فشار موضعی را پایین میآورد و این افت فشار، مکش لازم برای خارج کردن بخار از اواپراتور را ایجاد میکند.
از نگاه فرآیندی، اهمیت این مکش در آن است که فشار داخل اواپراتور را به حدی پایین نگه میدارد که آب بتواند در دمای پایینتر از دمای جوش معمول تبخیر شود. هرچه فشار اواپراتور پایینتر باشد، دمای تبخیر آب کمتر میشود و امکان تولید آب سرد فراهم میگردد. البته کاهش فشار تا هر سطحی ممکن و اقتصادی نیست؛ زیرا به ظرفیت اجکتور، دمای کندانس، نشتی هوا و شرایط بهرهبرداری وابسته است.
بنابراین در طراحی چیلر جت بخار، گلوگاه ونتوری فقط یک بخش هندسی ساده نیست. قطر نازل، سطح مقطع گلوگاه، زاویه دیفیوزر، نسبت انبساط و نسبت اختلاط جریانها همگی روی راندمان، ظرفیت و پایداری سیستم اثر میگذارند.
مزیت اصلی: بازیافت حرارت و استفاده از بخار مازاد
بزرگترین دلیل بررسی چیلر جت بخار در کارخانهها، امکان بازیافت حرارت و استفاده از بخار مازاد است. در بسیاری از سایتهای صنعتی، بخار برای فرآیند اصلی تولید، شستوشو، پخت، استریلیزاسیون، گرمایش یا توربین استفاده میشود. بخشی از این بخار ممکن است در ساعات مشخص، فصلهای خاص یا بارهای جزئی، ارزش مصرفی کمتری پیدا کند. چیلر جت بخار میتواند همین انرژی حرارتی را به برودت مفید تبدیل کند.
این موضوع برای مدیر کارخانه زمانی اهمیت اقتصادی پیدا میکند که هزینه برق، محدودیت ظرفیت پست برق، هزینه توسعه چیلرهای تراکمی یا نیاز به کاهش بار پیک مطرح باشد. اگر بخار مازاد در سایت واقعاً در دسترس باشد، مصرف برق چیلر جت بخار نسبت به چیلر تراکمی میتواند کمتر باشد؛ زیرا انرژی اصلی از بخار تأمین میشود. البته این مزیت فقط زمانی معتبر است که بخار از نظر فشار، دبی و پایداری با نیاز چیلر همخوانی داشته باشد.
در مشاوره اولیه پروژه، معمولاً لازم است پروفایل تولید و مصرف بخار، بار سرمایشی ساعتی، دمای آب سرد مورد نیاز، کیفیت آب، ظرفیت برج خنککن، محدودیت مصرف آب و هزینه انرژی بررسی شود. بدون این دادهها، نمیتوان درباره صرفه اقتصادی چیلر جت بخار نظر دقیق داد.
مقایسه چیلر جت بخار با چیلر جذبی و چیلر تراکمی
| معیار مقایسه | چیلر جت بخار | چیلر جذبی | چیلر تراکمی |
| منبع انرژی اصلی | بخار پرفشار یا بخار محرک | حرارت مستقیم، بخار، آب داغ یا شعله | برق و کمپرسور مکانیکی |
| مکانیزم اصلی تولید برودت | ایجاد خلأ با اجکتور و تبخیر آب در فشار پایین | جذب و دفع مبرد در محلول جاذب مانند لیتیوم بروماید | فشردهسازی مکانیکی مبرد و سیکل تراکمی |
| قطعات متحرک اصلی | حداقل؛ اجکتور قطعه متحرک ندارد | پمپها و تجهیزات جانبی | کمپرسور، فنها و پمپها |
| حساسیت عملکرد | به فشار بخار، فشار کندانسور و کیفیت خلأ | به کیفیت محلول، دمای منبع حرارتی و خلأ | به برق، کمپرسور، دمای کندانس و کیفیت نگهداری |
| نقطه قوت | استفاده از بخار مازاد و ساختار مکانیکی ساده | کارکرد با حرارت و کاربرد گسترده در ظرفیتهای مختلف | کنترل دقیقتر، دسترسی رایج و دامنه کاربرد وسیع |
| محدودیت مهم | نیاز به بخار مناسب و کندانسور/برج قابل اتکا | حساسیت به کریستالیزاسیون و کیفیت بهرهبرداری | مصرف برق بالاتر در ظرفیتهای زیاد |
راندمان چیلر جت بخار را چگونه باید ارزیابی کرد؟
راندمان چیلر جت بخار را نباید فقط با COP اسمی و در مقایسه مستقیم با چیلر تراکمی قضاوت کرد. در این سیستم، ارزش واقعی زمانی مشخص میشود که هزینه یا ارزش فرصت بخار محرک، هزینه آب خنککننده، مصرف برق تجهیزات جانبی، ظرفیت واقعی تولید آب سرد و هزینه نگهداری با هم محاسبه شوند.
اگر بخار محرک برای کارخانه ارزش جایگزین بالایی داشته باشد، استفاده از آن برای چیلر ممکن است توجیه اقتصادی نداشته باشد. اما اگر بخار مازاد یا حرارت قابل اتلاف در دسترس باشد، حتی راندمان ترمودینامیکی پایینتر نیز میتواند از نظر اقتصادی قابل دفاع باشد. به همین دلیل، در پروژههای بازیافت حرارت، تحلیل انرژی باید با تحلیل هزینه همراه شود.
عوامل مؤثر بر راندمان شامل فشار و خشکی بخار محرک، دمای آب برج، فشار کندانسور، میزان نشتی هوا، کیفیت خلأ، تمیزی سطوح تبادل حرارت، دمای آب سرد خروجی و تطابق اجکتور با نقطه کاری واقعی است. هرگونه انحراف در این پارامترها میتواند ظرفیت و پایداری سیستم را کاهش دهد.

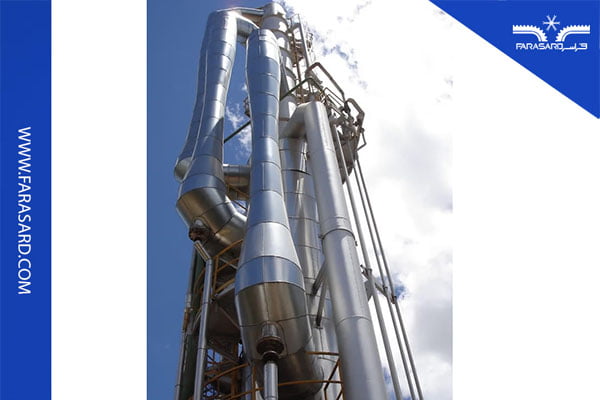

کاربرد چیلر بخار در پالایشگاه، پتروشیمی و صنایع فرآیندی
کاربرد چیلر بخار در پالایشگاه و پتروشیمی معمولاً در نقاطی مطرح میشود که بخار بخشی از زیرساخت موجود سایت است و نیاز به آب سرد یا سرمایش فرآیندی به صورت پیوسته وجود دارد. نمونههای کاربرد میتواند شامل خنککاری تجهیزات جانبی، کنترل دمای سیالات فرآیندی، تأمین آب سرد برای واحدهای کمکی یا کاهش بخشی از بار چیلرهای تراکمی باشد.
در صنایع غذایی و دارویی نیز اگر بخار برای فرآیندهای حرارتی در دسترس باشد، چیلر جت بخار میتواند در پروژههای خاص بررسی شود. البته باید توجه داشت که این سیستم معمولاً برای کاربردهایی مناسبتر است که دمای آب سرد مورد نیاز با محدودیتهای تبرید آب در خلأ سازگار باشد و پروژه ظرفیت و زیرساخت کافی برای کندانس و برج خنککن داشته باشد.
در نیروگاهها و واحدهای تولید همزمان، امکان استفاده از بخار استخراجی یا بخار کمفشار نیز گاهی مطرح میشود. در این موارد، تحلیل باید دقیقتر انجام شود؛ زیرا استفاده از بخار ممکن است روی تراز انرژی کل سایت اثر بگذارد.
چکلیست فنی قبل از انتخاب چیلر جت بخار
| سؤال کلیدی | چرا مهم است؟ | اثر بر انتخاب |
| بخار محرک با چه فشار و دبی در دسترس است؟ | اجکتور برای یک محدوده مشخص از فشار و دبی طراحی میشود. | کمبود یا نوسان بخار باعث افت ظرفیت و ناپایداری خلأ میشود. |
| دمای آب سرد مورد نیاز چند درجه است؟ | دمای آب سرد به فشار اواپراتور و پایداری خلأ وابسته است. | هرچه دمای هدف پایینتر باشد، طراحی سختتر و حساستر میشود. |
| برج خنککن و کندانسور چه ظرفیتی دارند؟ | فشار کندانسور روی عملکرد اجکتور بسیار اثرگذار است. | دمای بالای آب برج میتواند ظرفیت واقعی سیستم را محدود کند. |
| بار سرمایشی پروژه ثابت است یا متغیر؟ | اجکتور در نقطه طراحی بهترین عملکرد را دارد. | بارهای متغیر به کنترل دقیقتر یا طراحی مرحلهای نیاز دارند. |
| بخار مازاد واقعاً رایگان است یا ارزش جایگزین دارد؟ | اقتصاد پروژه به ارزش انرژی حرارتی وابسته است. | اگر بخار ارزش مصرفی بالایی داشته باشد، توجیه اقتصادی تغییر میکند. |
| مصرف آب و محدودیت زیستمحیطی چگونه است؟ | سیستم به کندانس و آب خنککننده وابسته است. | در سایتهای دارای محدودیت آب، باید هزینه و امکان بهرهبرداری دوباره بررسی شود. |
چه زمانی چیلر جت بخار گزینه مناسبی نیست؟
اگر سایت صنعتی بخار پایدار و قابل اتکا ندارد، انتخاب چیلر جت بخار معمولاً با ریسک همراه است. همچنین اگر دمای آب سرد بسیار پایین، کنترل ظرفیت بسیار دقیق، بار سرمایشی بسیار متغیر یا محدودیت جدی آب خنککننده وجود داشته باشد، باید گزینههای دیگر مانند چیلر تراکمی یا جذبی نیز با دقت مقایسه شوند.
در پروژههایی که هدف اصلی کاهش مصرف برق است، اما بخار از بویلر تازه و با سوخت گران تولید میشود، صرفهجویی ظاهری در برق ممکن است با افزایش مصرف سوخت جبران شود. بنابراین معیار تصمیمگیری باید هزینه کل انرژی باشد، نه فقط کاهش توان الکتریکی.
همچنین در سایتهایی که تیم بهرهبرداری تجربه کافی در کنترل خلأ، کندانس، برج خنککن و کیفیت آب ندارد، باید قبل از خرید دستگاه، الزامات نگهداری و بهرهبرداری به شکل شفاف تعریف شود.
جمعبندی
چیلر جت بخار یک راهکار تخصصی برای تولید برودت با استفاده از بخار محرک است. این سیستم با کمک اجکتور، مکانیزم ونتوری و ایجاد خلأ در اواپراتور، آب را در فشار پایین تبخیر میکند و از این طریق آب سرد مورد نیاز فرآیند را تأمین میکند. نقطه قوت اصلی آن، امکان استفاده از بخار مازاد و بازیافت حرارت در سایتهای صنعتی است.
با این حال، انتخاب چیلر جت بخار فقط زمانی قابل دفاع است که فشار و دبی بخار، بار سرمایشی، دمای آب سرد، ظرفیت کندانسور، شرایط برج خنککن و اقتصاد انرژی پروژه به صورت همزمان بررسی شوند. در بسیاری از کارخانهها، پاسخ نهایی نه در کاتالوگ، بلکه در دادههای واقعی سایت نهفته است.
اگر در مجموعه شما بخار مازاد، بخار خروجی از فرآیند یا ظرفیت حرارتی استفادهنشده وجود دارد، بررسی اولیه چیلر جت بخار میتواند مسیر مناسبی برای کاهش هزینه تولید برودت باشد. برای چنین پروژهای، ظرفیتسنجی فنی و اقتصادی قبل از هر تصمیم خرید ضروری است.
