برای بسیاری از مدیران کارخانهها و مدیران فنی، قبض برق چیلر فقط یک عدد روی کاغذ نیست؛ نشانهای از هزینه پنهانی است که هر ساعت با کارکرد کمپرسور رشد میکند. در پروژههایی که بار سرمایشی در تمام سال وجود دارد، مانند دیتاسنترها، صنایع داروسازی، خطوط تزریق پلاستیک و بعضی سردخانههای صنعتی، این موضوع حساستر میشود. سیستم فری کولینگ یا همان سرمایش رایگان دقیقاً برای همین نقطه طراحی شده است: استفاده هوشمندانه از هوای سرد بیرون برای خنک کردن سیال، قبل از آنکه کمپرسور مجبور شود وارد میدان شود.
در این مقاله، مفهوم سیستم فری کولینگ را از نگاه فنی و مدیریتی بررسی میکنیم؛ از نحوه عبور سیال از کویل فری کولینگ تا خاموش شدن کمپرسور، از مزیتهای اقتصادی تا خطاهای رایج در انتخاب تجهیزات. هدف این است که خریدار صنعتی بداند چه زمانی چیلر فری کولینگ واقعاً ارزش سرمایهگذاری دارد و چگونه میتوان از آن برای کاهش مصرف انرژی چیلر استفاده کرد.
سیستم فری کولینگ چیست؟
سیستم فری کولینگ روشی برای تولید سرمایش است که در آن بخشی از بار برودتی، بدون اتکا به سیکل کامل تبرید تراکمی تأمین میشود. در این روش، وقتی دمای هوای محیط به اندازه کافی پایین است، آب یا محلول آب و گلیکول از مسیر یک مبدل حرارتی یا کویل فری کولینگ عبور میکند و گرمای خود را به هوای سرد بیرون میدهد. به این ترتیب سیال قبل از ورود به چیلر اصلی، پیشسرد میشود یا حتی مستقیماً به دمای مورد نیاز فرآیند میرسد.
واژه “سرمایش رایگان” به این معنا نیست که سیستم بدون تجهیزات، بدون فن و بدون پمپ کار میکند. منظور این است که گرانترین بخش تولید برودت، یعنی کار مکانیکی کمپرسور، حذف یا کمینه میشود. در حالت ایدهآل، فقط فنها، پمپها و کنترلرها فعال میمانند و کمپرسور به حالت خاموش یا حداقل بار میرود.
تفاوت سرمایش رایگان با سرمایش مکانیکی
در چیلر معمولی، کمپرسور فشار مبرد را بالا میبرد، مبرد در کندانسور حرارت را دفع میکند، سپس پس از عبور از شیر انبساط وارد اواپراتور میشود و گرمای آب یا سیال فرآیند را میگیرد. این چرخه قابل اعتماد است، اما انرژی قابل توجهی مصرف میکند. در فری کولینگ، سیستم از اختلاف دمای طبیعی میان سیال گرم برگشتی و هوای سرد محیط استفاده میکند. به بیان ساده، وقتی هوای بیرون به اندازه کافی سرد است، چرا باید برای ساختن سرما برق سنگین کمپرسور مصرف شود؟
همچنین بخوانید: چیلر فری کولینگ چیست؟ اجزا، کاربرد، مزایا و انواع
چه زمانی فری کولینگ فعال میشود؟
فعال شدن فری کولینگ معمولاً به چند شرط وابسته است: دمای هوای بیرون، دمای برگشت سیال از فرآیند، دمای تنظیمی آب سرد، ظرفیت کویل، دبی سیال و منطق کنترل. در فصل زمستان و در بسیاری از شبهای سرد پاییز و بهار، دمای محیط از دمای سیال برگشتی کمتر است. در این شرایط کنترلر چیلر میتواند شیرها را طوری تنظیم کند که سیال ابتدا از کویل فری کولینگ عبور کند. هرچه اختلاف دما بیشتر باشد، سهم سرمایش رایگان بیشتر میشود.
| نکته مدیریتی: فری کولینگ زمانی بیشترین بازگشت سرمایه را دارد که بار سرمایشی فقط محدود به تابستان نباشد. هرچه ساعات کار سالانه چیلر بیشتر باشد، فرصت بیشتری برای خاموش شدن کمپرسور ایجاد میشود. |

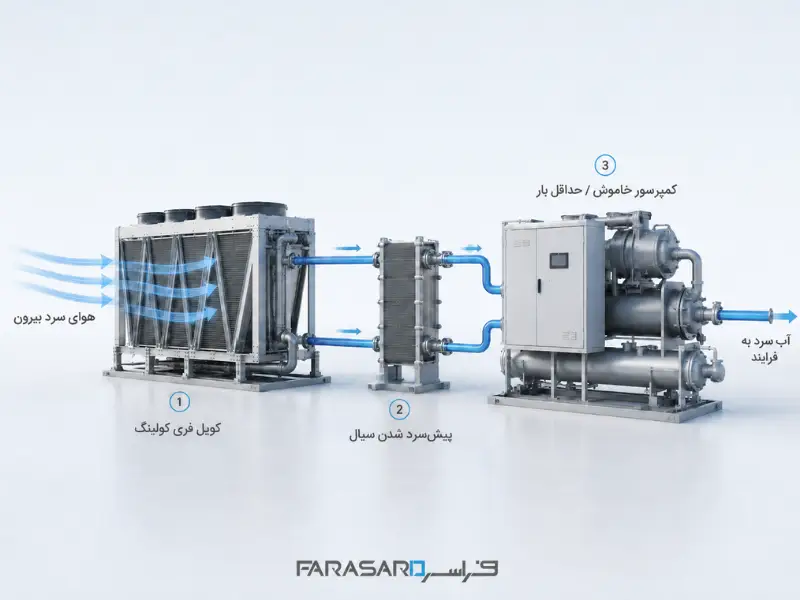

فری کولینگ در چیلر چگونه کار میکند؟
در چیلر فری کولینگ، مسیر سیال به شکلی طراحی میشود که پیش از ورود به اواپراتور یا مدار اصلی، از یک کویل هواخنک یا مبدل حرارتی عبور کند. این کویل در تماس با جریان هوای بیرون قرار دارد. فنها هوا را از روی سطح فینها عبور میدهند، گرمای سیال به هوا منتقل میشود و سیال با دمای پایینتر به سمت چیلر یا مصرفکننده حرکت میکند.
روند عملکرد را میتوان به شکل زیر خلاصه کرد:
- سیال گرم برگشتی از فرآیند یا ساختمان به سمت مدار فری کولینگ هدایت میشود
- کنترلر دمای هوای بیرون را با دمای برگشت و دمای مطلوب آب سرد مقایسه میکند
- اگر شرایط مناسب باشد، شیر سهراهه یا شیر بایپس مسیر عبور از کویل فری کولینگ را باز میکند.
- سیال در کویل یا مبدل حرارتی، بخشی از گرمای خود را به هوای سرد محیط میدهد.
- اگر دمای سیال به ستپوینت برسد، کمپرسور خاموش میشود؛ اگر نه، چیلر فقط باقیمانده بار را با سرمایش مکانیکی تأمین میکند.
- آب سرد یا محلول پیشسرد شده به فرآیند، سالن تولید، دیتاسنتر یا مدار مصرف ارسال میشود.
نقش کویل فری کولینگ در خنک شدن سیال
کویل فری کولینگ قلب حرارتی این سیستم است. این کویل معمولاً از لوله و فین تشکیل میشود و مانند یک مبدل حرارتی هوا به سیال عمل میکند. سیال داخل لولهها حرکت میکند و هوا از روی فینها عبور میکند. اگر دمای هوا پایینتر از دمای سیال باشد، حرارت از سیال به هوا منتقل میشود. در پروژههای صنعتی، انتخاب سطح کویل، جنس لوله و فین، فاصله فینها، فشار کاری و افت فشار مدار، مستقیماً روی راندمان انرژی اثر دارد.
در بسیاری از طرحها، برای جلوگیری از یخزدگی از مخلوط آب و گلیکول استفاده میشود. درصد گلیکول باید دقیق انتخاب شود؛ مقدار کم، ریسک یخزدگی دارد و مقدار زیاد، ویسکوزیته و افت فشار را بالا میبرد. بنابراین فری کولینگ فقط اضافه کردن یک کویل نیست؛ طراحی آن به محاسبه بار برودتی، اقلیم، دمای فرآیند و منطق کنترلی نیاز دارد.
خاموش شدن کمپرسور چرا اهمیت دارد؟
کمپرسور پرمصرفترین و حساسترین عضو چیلر است. هر ساعت کار کمتر کمپرسور، علاوه بر کاهش مصرف برق، روی استهلاک مکانیکی، دفعات سرویس، دمای روغن، تعداد استارت و طول عمر تجهیز اثر میگذارد. در حالت فول فری کولینگ، کمپرسور خاموش میشود و بار سرمایشی توسط هوای بیرون و کویل تأمین میگردد. در حالت ترکیبی، کمپرسور با بار کمتر کار میکند، زیرا سیال پیش از ورود به اواپراتور بخشی از حرارت خود را از دست داده است.
برای مدیران مالی و مدیران انرژی، این موضوع یعنی هزینه عملیاتی پایینتر. برای مدیران فنی، یعنی پایداری بیشتر سیستم، فشار کمتر روی تجهیزات و امکان برنامهریزی بهتر برای نگهداری.
حالتهای عملکرد چیلر فری کولینگ
چیلر فری کولینگ معمولاً فقط دو وضعیت روشن و خاموش ندارد. سیستم بر اساس شرایط محیط و بار مصرف، میان چند حالت کاری حرکت میکند. جدول زیر یک نگاه مدیریتی و فنی به این حالتها ارائه میدهد.
همینطور بخوانید: سیستم فری کولینگ چیست و ویژگی های آن
| حالت عملکرد | شرایط فعال شدن | وضعیت کمپرسور | نتیجه برای بهرهبردار |
| سرمایش مکانیکی کامل | هوای بیرون گرمتر از حد لازم است یا بار سرمایشی بالاست. | فعال با ظرفیت بالا | مصرف انرژی مشابه چیلر معمولی، اما همچنان تحت کنترل دقیق |
| فری کولینگ ترکیبی | هوای محیط بخشی از بار را پوشش میدهد، اما برای رسیدن به ستپوینت کافی نیست. | فعال با بار کمتر | کاهش مصرف برق و کاهش فشار کاری روی کمپرسور |
| فول فری کولینگ | دمای هوای بیرون به اندازه کافی پایین است و کویل میتواند دمای سیال را تأمین کند. | خاموش یا آمادهبهکار | بیشترین صرفهجویی و کمترین استهلاک کمپرسور |
| حفاظت ضدیخ و بایپس | ریسک یخزدگی، افت دبی، یا دمای بسیار پایین محیط وجود دارد. | بسته به کنترل سیستم | حفظ ایمنی مدار، جلوگیری از ترکیدگی کویل و اختلال فرآیند |
کاهش مصرف انرژی چیلر با فری کولینگ
کاهش مصرف انرژی چیلر در فری کولینگ یک عدد ثابت و تبلیغاتی نیست. این مقدار به اقلیم پروژه، دمای مورد نیاز آب سرد، ساعات کار سالانه، ظرفیت کویل، نوع کنترل، تمیزی سطح کویل و حتی دبی سیال وابسته است. هرچه دمای مورد نیاز فرآیند بالاتر باشد، مثلاً آب سرد 12 تا ۱۵ درجه به جای آب بسیار سرد، امکان استفاده از سرمایش رایگان بیشتر میشود. از طرف دیگر، هرچه منطقه پروژه زمستانهای طولانیتر و شبهای سردتری داشته باشد، ساعتهای فری کولینگ افزایش مییابد.
مثال صنعتی: دیتاسنتر دائمکار
فرض کنید یک دیتاسنتر در تمام سال نیاز به سرمایش پایدار دارد. در چیلر معمولی، حتی در یک شب سرد زمستانی نیز کمپرسور برای دفع بار حرارتی سرورها وارد مدار میشود. اما در چیلر فری کولینگ، سیال برگشتی ابتدا از کویل فری کولینگ عبور میکند و با برودت هوای بیرون خنک میشود. اگر دمای سیال به محدوده مطلوب برسد، کمپرسور خاموش میماند. اگر فقط بخشی از سرمایش تأمین شود، کمپرسور با ظرفیت کمتر کار میکند. همین تغییر ساده در منطق بهرهبرداری، در مقیاس سالانه میتواند هزینه انرژی را به شکل محسوسی کاهش دهد.

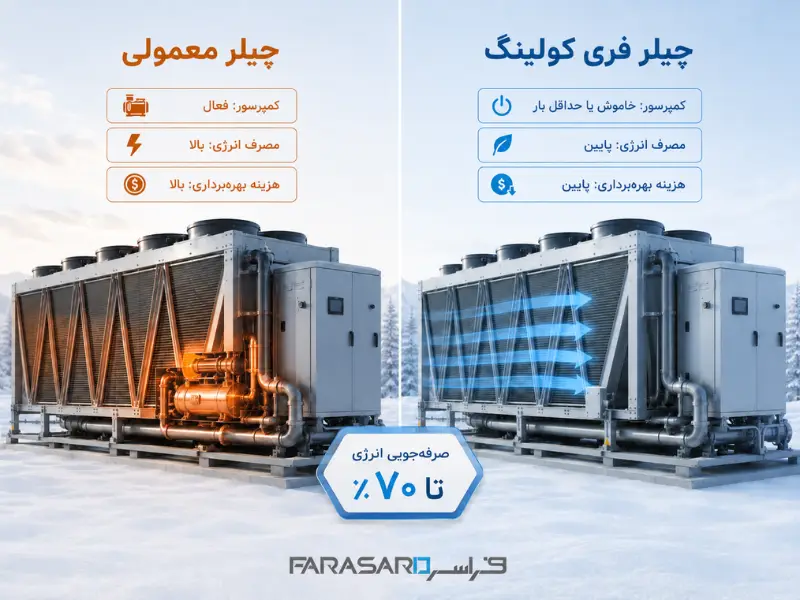

چرا پروژههای دائمکار بیشترین سود را میبرند؟
در ساختمانهایی که فقط در فصل گرم به سرمایش نیاز دارند، پنجره زمانی فری کولینگ محدود است. اما در صنایع دائمکار، بار برودتی در فصل زمستان هم وجود دارد. دیتاسنتر، سالن تزریق پلاستیک، فرآیندهای دارویی، برخی خطوط بستهبندی و بعضی سردخانههای صنعتی در تمام سال به کنترل دما نیاز دارند. این یعنی وقتی هوای بیرون سرد است، سیستم هنوز مصرفکننده سرمایش دارد و فری کولینگ میتواند وارد عمل شود. این همزمانی میان «نیاز به سرما» و «وجود هوای سرد بیرون» کلید اقتصادی شدن پروژه است.
| معیار مقایسه | چیلر معمولی در فصل سرد | چیلر فری کولینگ در فصل سرد |
| نقش هوای بیرون | فقط در دفع حرارت کندانسور اثر دارد. | مستقیماً در خنک کردن سیال یا پیشسرد کردن آن استفاده میشود. |
| کارکرد کمپرسور | معمولاً همچنان فعال است. | در حالت ترکیبی کمبار و در حالت کامل خاموش میشود. |
| مصرف انرژی | وابسته به کارکرد کامل سیکل تبرید است. | با حذف یا کاهش کارکرد کمپرسور پایینتر میآید. |
| هزینه بهرهبرداری | در بارهای دائمکار بالا میماند. | در اقلیم مناسب، کاهش قابل توجهی پیدا میکند. |
| پیچیدگی کنترلی | سادهتر است. | به کنترل دقیق دما، شیرها، فنها و حفاظت ضدیخ نیاز دارد. |
| بهترین کاربرد | بارهای فصلی یا پروژههای با ساعت کار محدود | دیتاسنتر، داروسازی، پلاستیک، صنایع دائمکار و فرآیندهای ۲۴ ساعته |

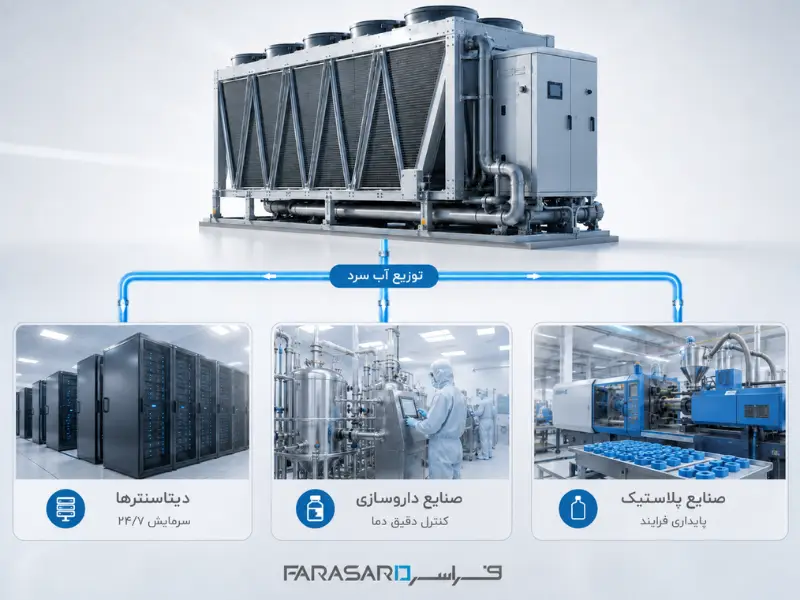

کاربردهای حیاتی سیستم فری کولینگ در صنعت
فری کولینگ فقط یک آپشن لوکس برای کاهش هزینه نیست. در برخی صنایع، ترکیب پایداری سرمایش و کاهش هزینه انرژی به یک مزیت عملیاتی تبدیل میشود. سه گروه صنعتی زیر بیشترین همخوانی را با چیلر فری کولینگ دارند..
دیتاسنترها و اتاقهای سرور
سرورها در تمام شبانهروز گرما تولید میکنند و توقف سرمایش میتواند به افت عملکرد، خاموشی تجهیزات و ریسک خسارت داده منجر شود. در دیتاسنتر، حتی در زمستان نیز بار سرمایشی وجود دارد. فری کولینگ کمک میکند در ساعات سرد، سرمایش با مصرف انرژی کمتر تأمین شود و کمپرسورها فقط زمانی وارد مدار شوند که هوای بیرون برای رسیدن به دمای هدف کافی نیست.
صنایع داروسازی و اتاقهای تمیز
در داروسازی، کنترل دما بخشی از کنترل کیفیت است. تغییر دمای آب سرد میتواند روی رطوبت، شرایط اتاق تمیز، کیفیت مواد و پایداری فرآیند اثر بگذارد. فری کولینگ در این صنعت باید با کنترل دقیق، مبدل مناسب و حفاظت کامل ضدیخ طراحی شود. مزیت اصلی آن کاهش هزینه انرژی بدون فدا کردن پایداری دمایی است.
صنایع پلاستیک و تزریق
در خطوط تزریق پلاستیک، سرمایش قالب و روغن هیدرولیک مستقیماً روی زمان سیکل و کیفیت قطعه اثر دارد. چیلرهای دائمکار این صنعت در فصل سرد نیز فعال هستند. با فری کولینگ، آب یا محلول برگشتی از قالبها پیشسرد میشود و کمپرسور بار کمتری تحمل میکند. نتیجه میتواند کاهش هزینه برق، پایداری دمای قالب و افزایش قابلیت اطمینان خط تولید باشد.
طراحی فنی سیستم فری کولینگ؛ قبل از خرید چه چیزهایی باید مشخص شود؟
خرید چیلر فری کولینگ بدون تحلیل فنی، شبیه انتخاب لباس زمستانی بدون دانستن آبوهواست. ممکن است زیبا باشد، اما در روز سخت جواب ندهد. برای آنکه سیستم واقعاً به کاهش هزینه منجر شود، چند پارامتر کلیدی باید پیش از طراحی روشن باشد..
اقلیم پروژه و ساعات قابل استفاده
دمای خشک هوای بیرون، تعداد ساعات سرد سال، ارتفاع از سطح دریا و گردوغبار محیط روی عملکرد کویل اثر دارد. یک پروژه در شهر سردسیر ممکن است ساعتهای زیادی در حالت فری کولینگ کامل کار کند، در حالی که پروژهای در اقلیم گرم و مرطوب بیشتر از حالت ترکیبی استفاده میکند.
دمای مورد نیاز فرآیند
هرچه دمای آب سرد مورد نیاز بالاتر باشد، دستیابی به آن با هوای بیرون آسانتر است. برای مثال، فرآیندی که آب ۱۵ درجه میخواهد، فرصت فری کولینگ بیشتری نسبت به فرآیندی دارد که آب بسیار سرد نیاز دارد. این نقطه در محاسبه بازگشت سرمایه بسیار مهم است.
انتخاب سیال و حفاظت ضدیخ
در مدارهایی که در معرض هوای زیر صفر هستند، استفاده از گلیکول یا راهکارهای حفاظتی ضروری است. طراحی باید تعادل میان ایمنی ضدیخ و افت راندمان انتقال حرارت را حفظ کند. همچنین سنسورهای دما، فلو سوئیچ، شیر بایپس و منطق توقف فنها باید به درستی تنظیم شوند.
افت فشار و توان پمپ
افزودن کویل، مبدل و شیرهای کنترلی میتواند افت فشار مدار را افزایش دهد. اگر این موضوع در طراحی لحاظ نشود، پمپ در نقطه کاری نامناسب قرار میگیرد و بخشی از صرفهجویی انرژی با مصرف بیشتر پمپ از بین میرود. در پروژههای دقیق، هم انرژی کمپرسور و هم انرژی فن و پمپ بررسی میشود.
| اطلاعات مورد نیاز | چرا مهم است؟ |
| ظرفیت برودتی مورد نیاز در زمستان و تابستان | برای تعیین سهم فری کولینگ و ظرفیت چیلر اصلی ضروری است. |
| دمای رفت و برگشت سیال | اختلاف دما با هوای بیرون تعیین میکند سیستم چه زمانی وارد حالت رایگان شود. |
| شهر محل نصب و شرایط اقلیمی | برای برآورد ساعات فری کولینگ در سال استفاده میشود. |
| نوع فرآیند مصرفکننده | دیتاسنتر، داروسازی و پلاستیک هر کدام حساسیت و ستپوینت متفاوت دارند. |
| کیفیت آب و درصد گلیکول | روی خوردگی، رسوب، یخزدگی، افت فشار و انتقال حرارت اثر دارد. |
| محدودیت فضا و صدای مجاز | در انتخاب آرایش فنها، کویل و محل نصب نقش دارد. |
انواع فری کولینگ در چیلر
چیلر با کویل فری کولینگ داخلی
در این آرایش، کویل فری کولینگ در ساختار خود چیلر هواخنک قرار میگیرد. مزیت آن یکپارچگی تجهیز، اشغال فضای کمتر و کنترل سادهتر است. این گزینه برای پروژههایی مناسب است که میخواهند تجهیز واحدی با منطق کنترلی یکپارچه داشته باشند.
فری کولینگ با درای کولر یا مبدل خارجی
در بعضی پروژهها، مدار فری کولینگ با درای کولر یا مبدل خارجی اجرا میشود. این روش انعطاف بیشتری در جانمایی و توسعه ظرفیت میدهد، اما طراحی هیدرولیکی، کنترل شیرها و حفاظت ضدیخ باید دقیقتر بررسی شود.
فری کولینگ غیرمستقیم با مبدل حرارتی
در سیستم غیرمستقیم، مدار آب فرآیند از مدار بیرونی جدا میماند و انتقال حرارت از طریق مبدل صفحهای یا پوسته و لوله انجام میشود. این روش برای صنایعی که کیفیت سیال فرآیند، آلودگی، فشار کاری یا الزامات بهداشتی اهمیت دارد، گزینهای ایمنتر است.
خطاهای رایج در انتخاب و بهرهبرداری از فری کولینگ
فری کولینگ در ظاهر ساده است، اما اگر طراحی آن بر اساس دادههای واقعی انجام نشود، به جای کاهش هزینه، یک مدار پیچیده و کماثر به سیستم اضافه میکند. رایجترین خطاها عبارتاند از:
- برآورد اغراقآمیز ساعات هوای سرد بدون تحلیل اقلیم محل پروژه.
- انتخاب کویل کوچکتر از نیاز واقعی و ایجاد افت دمای ناکافی.
- بیتوجهی به رسوب، گردوغبار و کثیفی سطح فینها در محیط صنعتی.
- نبود حفاظت ضدیخ کافی در مدار آب یا گلیکول.
- طراحی نادرست شیرهای بایپس و سهراهه که باعث نوسان دمای آب سرد میشود.
- محاسبه نکردن مصرف انرژی فنها و پمپها در کنار صرفهجویی کمپرسور.
- نادیده گرفتن نیاز فرآیند به دمای پایدار و پاسخ سریع در تغییر بار.
نگهداری و بهرهبرداری؛ چگونه راندمان حفظ میشود؟
راندمان فری کولینگ فقط در روز تحویل پروژه اهمیت ندارد؛ باید در طول سال حفظ شود. تمیزکاری دورهای کویل، کنترل کیفیت آب، بررسی درصد گلیکول، تست سنسورها، کالیبراسیون کنترلر، اطمینان از عملکرد شیرهای موتوری و بررسی لرزش یا صدای فنها، بخشی از برنامه نگهداری است. کویل کثیف مانند پنجره یخزدهای است که هوای سرد پشت آن مانده، اما انتقال حرارت درست انجام نمیشود.
در پروژههای حساس، ثبت دادههای عملکردی نیز توصیه میشود. دمای هوای بیرون، دمای رفت و برگشت، وضعیت کمپرسور، سرعت فنها و مصرف انرژی باید پایش شوند تا مشخص شود سیستم در چه ساعتهایی واقعاً در حالت فری کولینگ کار کرده است. این دادهها برای بهینهسازی تنظیمات و اثبات صرفهجویی انرژی بسیار ارزشمند هستند.
جمعبندی مدیریتی
سیستم فری کولینگ زمانی انتخاب هوشمندانهای است که نیاز سرمایشی پروژه در ماههای سرد سال نیز ادامه داشته باشد، دمای هوای بیرون امکان دفع حرارت را فراهم کند و طراحی چیلر، کویل فری کولینگ، مبدل حرارتی، مدار آب یا گلیکول و کنترلرها به صورت یکپارچه انجام شود. در چنین شرایطی، سرمایش رایگان میتواند کارکرد کمپرسور را کاهش دهد، مصرف انرژی چیلر را پایین بیاورد و هزینه بهرهبرداری را در پروژههای دائمکار قابل کنترلتر کند.
فراسرد به عنوان تولیدکننده تجهیزات برودتی و سردخانه صنعتی، میتواند در پروژههای فری کولینگ از مرحله بررسی نیاز سرمایشی تا طراحی و ساخت تجهیز کنار کارفرما باشد. تحلیل بار برودتی در تابستان و زمستان، برآورد ساعات قابل استفاده از برودت هوای بیرون، انتخاب کویل و مبدل مناسب، طراحی مدار ضدیخ، تعیین منطق خاموش شدن یا کاهش بار کمپرسور و یکپارچهسازی کنترلها، بخشهایی از تخصصی است که در چنین پروژههایی اهمیت دارد.
برای دیتاسنترها، صنایع داروسازی، خطوط تزریق پلاستیک و کارخانههایی که سرمایش پیوسته نیاز دارند، مزیت اصلی همکاری با فراسرد در این است که سیستم فقط به عنوان یک آپشن روی چیلر دیده نمیشود؛ بلکه بر اساس فرآیند واقعی، اقلیم محل نصب، حساسیت دمایی و هدف کاهش هزینه انرژی طراحی میشود. نتیجه، چیلر فری کولینگی است که هم از نظر فنی پایدار باشد و هم از نظر اقتصادی برای بهرهبردار معنا داشته باشد.
