سیستم های تهویه مطبوع باید بدون توجه به شرایط اقلیمی بیرونی، مؤثر باشند و نیازمند رعایت استانداردهای نصب هستند. تهویه مطبوع صنعتی به دقت بیشتری در کنترل دما و رطوبت نیاز دارد، در حالی که تهویه مطبوع راحتی شامل جنبه هایی مانند طراحی معماری، پیش بینی آب و هوا، مصرف انرژی و انتشار صدا نیز می شود تا شرایط ایده آل برای رفاه روانی و فیزیولوژیکی انسان فراهم شود.
رعایت استانداردهای صنعتی نه تنها عملکرد بهینه را تضمین می کند، بلکه عمر مفید تجهیزات را افزایش داده و کیفیت هوای داخلی را بهبود می بخشد.
این مقاله راهنمای جامعی در مورد استانداردها و بهترین شیوه ها برای نصب تجهیزات تهویه مطبوع و دریچه ها ارائه می دهد و نکات کلیدی و مراحل عملیاتی را تشریح می کند. در ادامه مقاله بیشنر به این موضوع خواهیم پرداخت.

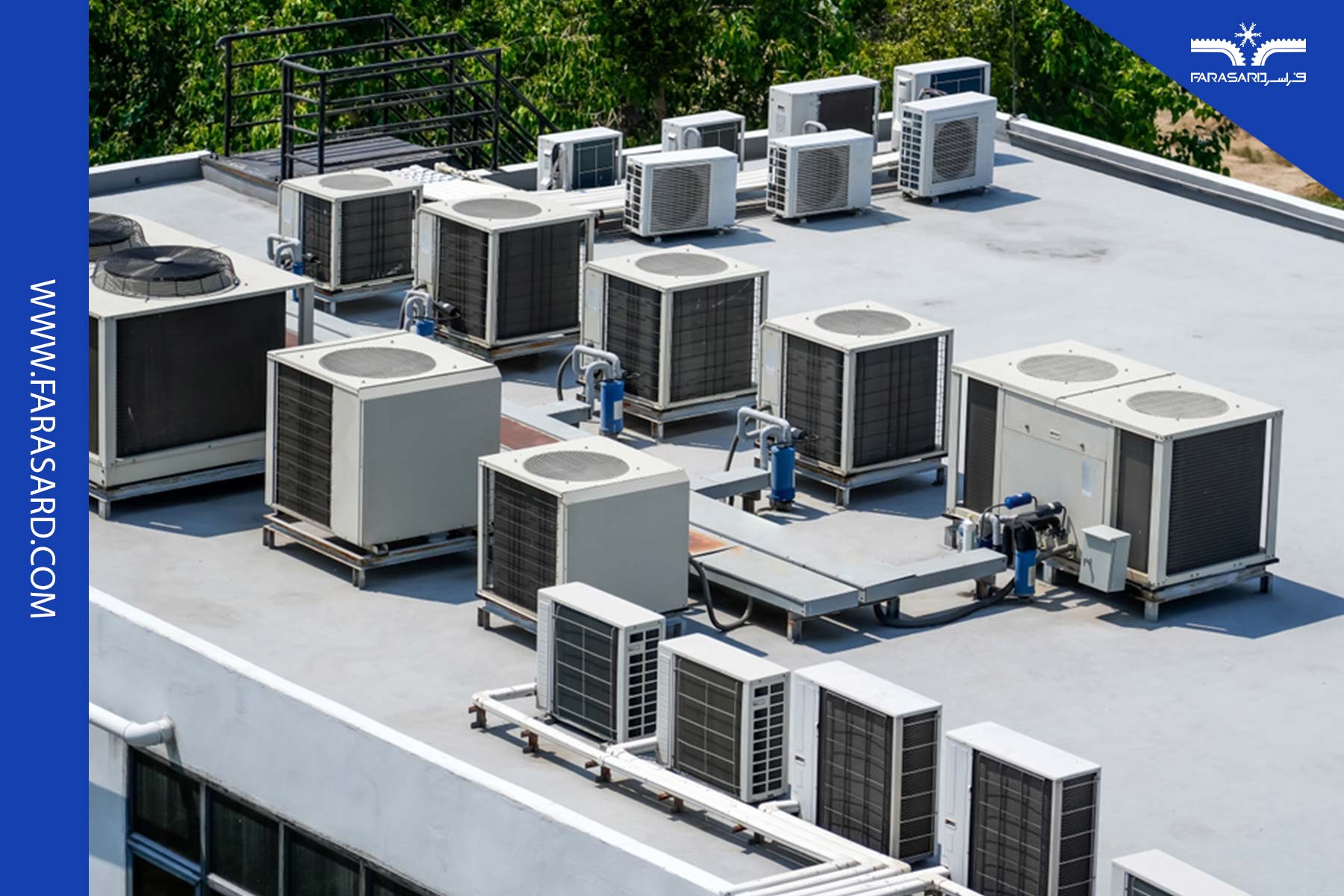

آشنایی با استانداردها
نصب تجهیزات تهویه مطبوع باید مطابق با کدها و مقررات محلی، ملی و بین المللی باشد. استانداردهای ASHRAE، ISO و CIBSE به مهندسان و تکنسین های HVAC کمک می کنند تا از نصب و عملکرد بهینه و ایمن سیستم های تهویه مطبوع اطمینان حاصل کنند.
ASHRAE 90.1 معیارهای کارایی انرژی را تعیین می کند، ISO 16813 بر بهینه سازی انرژی داخلی تمرکز دارد و راهنماهای CIBSE نیز بر بهبود کارایی و ایمنی نصب متمرکز هستند.

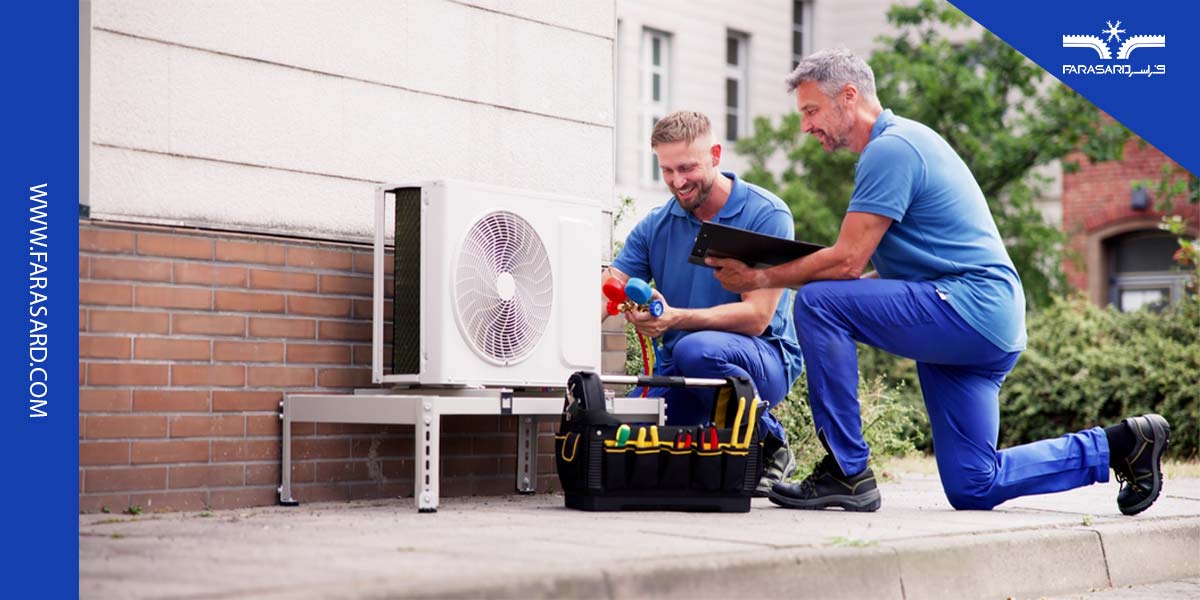

استانداردهای نصب برای تجهیزات تهویه مطبوع
در ادامه به جزئیات اصول نصب تجهیزات تهویه مطبوع و دریچه های هوا می پردازیم که باید برای استاندارد بودن نصب رعایت شوند.

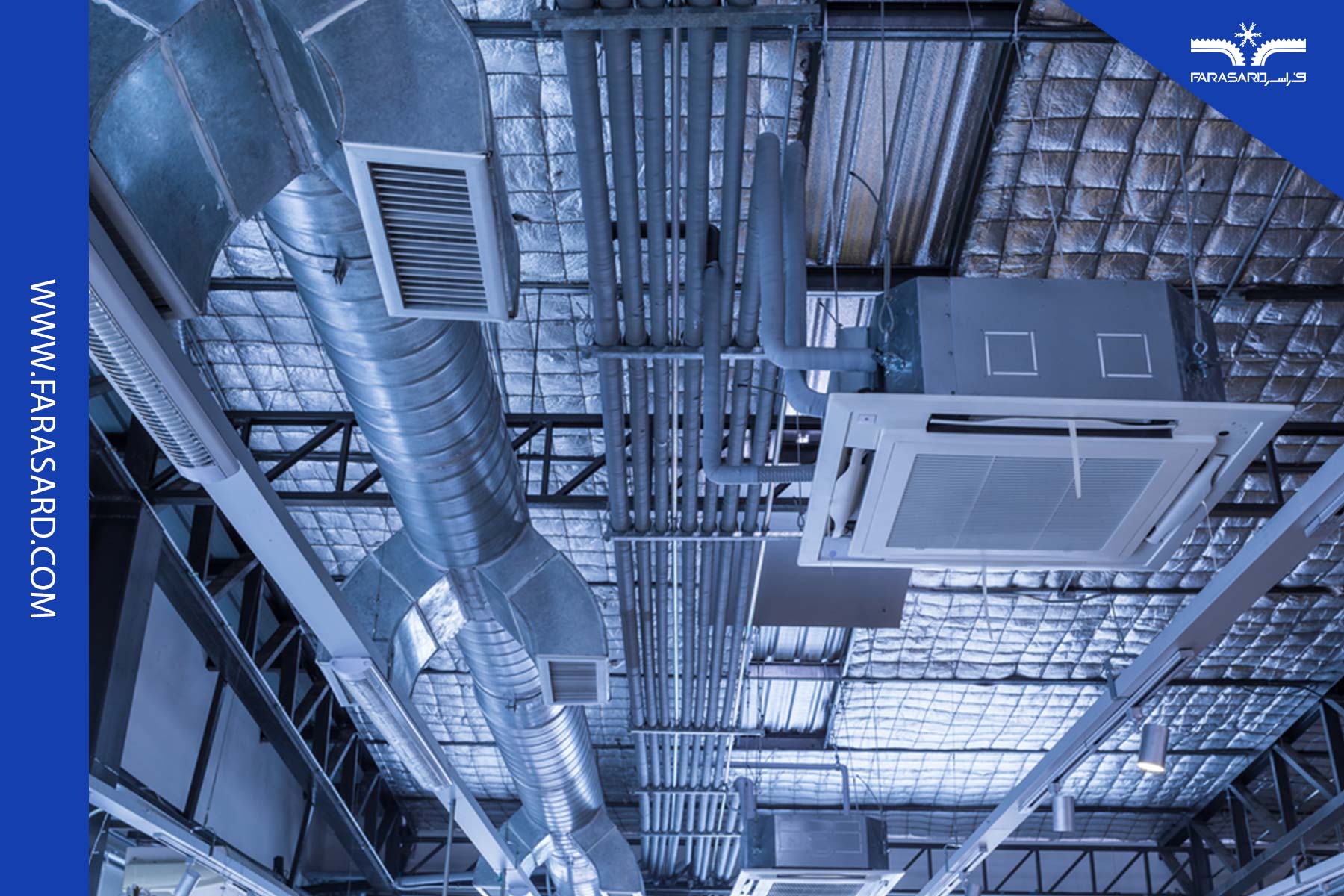

محاسبات بار سرمایشی و گرمایشی
محاسبات بار سرمایشی و گرمایشی اولین عاملی است که در استاندارد نصب سیستم تهوبه مطبوع رعایت میشود و شامل ارزیابی عواملی مانند سطوح عایق، اندازه پنجره، جهت گیری و … است.
محاسبات دقیق بار تضمین می کند که سیستم نه کوچک و نه بزرگ باشد، که هر دو می توانند منجر به ناکارآمدی و افزایش فرسودگی شوند.
در واقع تجهیزات تهویه مطبوع باید با توجه به بار برودتی و حرارتی مورد نیاز ساختمان و محیط، انتخاب شوند. ظرفیت و نوع تجهیز باید با نیازهای خاص پروژه تطابق داشته باشد.
برای آگاهی کامل از تعریف تهویه مطبوع میتوانید مقاله تهویه مطبوع چیست ، انواع و کاربرد را بخوانیبد.
کولر گازی دیواری

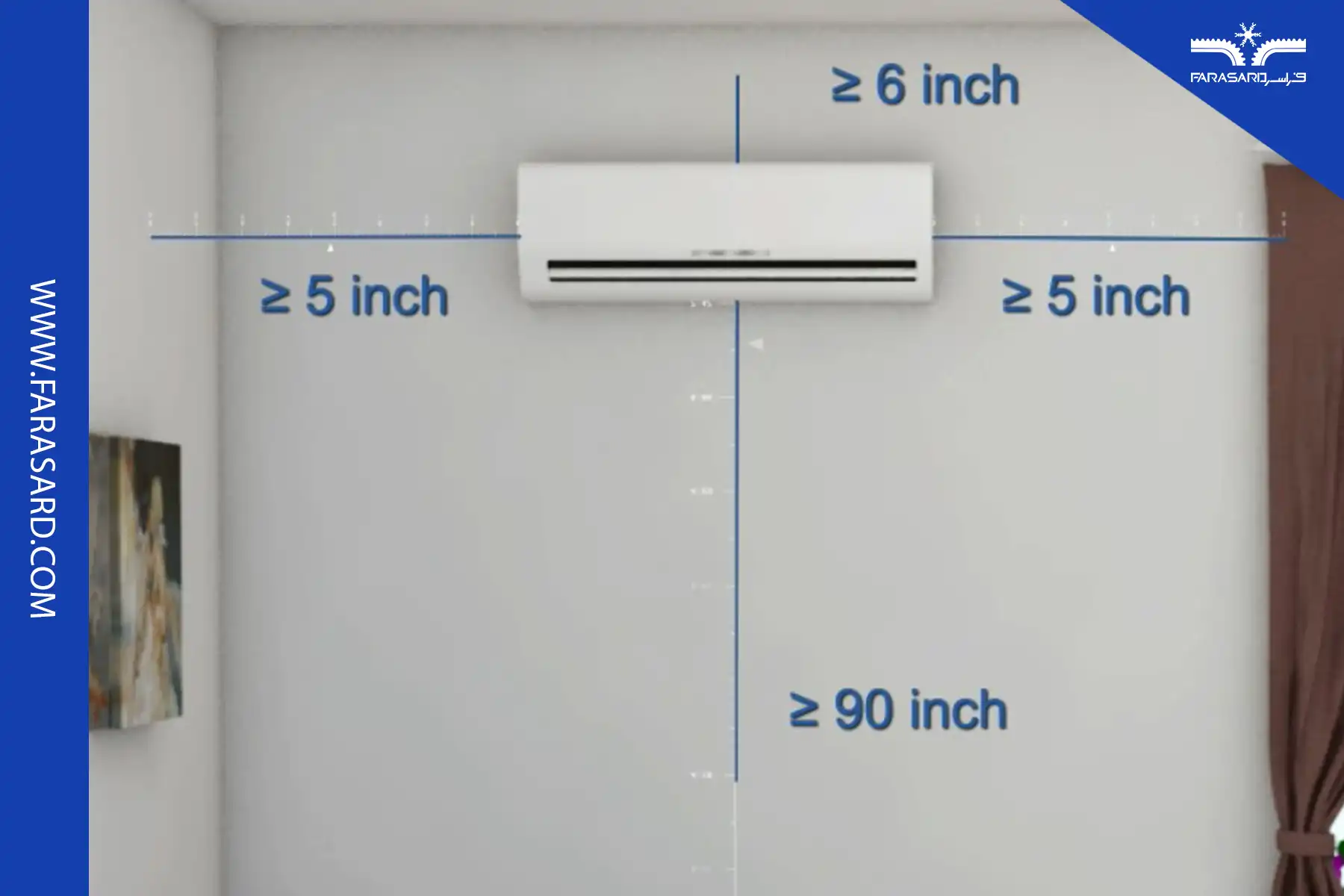

ارتفاع محل نصب کولر گازی بین 2 الی 2.3 متر در نظر گرفته می شود اگر چه برخی سازندگان بالا بردن پنل تا 2.5 متر را نیز پیشنهاد می دهند.
ارتفاع بالای کولر تا سقف نیز در اغلب کاتالوگ ها حداقل 15 سانتی متر در نظر گرفته می شود که باید توجه نمود این مقدار را حتماً لحاظ نمود تا هوای گرم تجمع کرده در بالای اتاق به راحتی بتواند توسط کولر خنک شود.

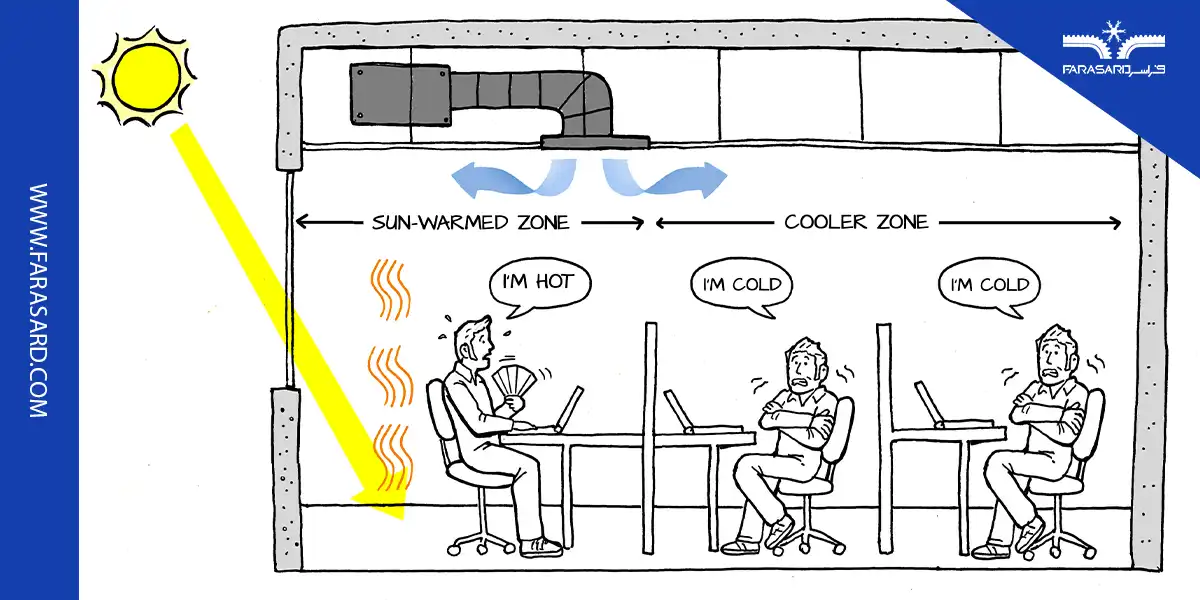

از دیگر نکات حائز اهمیت، پرتاب باد کولر می باشد. متاسفانه در بسیاری از دفترهای کار و منازل مشاهده می شود که کولر در جهتی نصب می شود که برخی افراد آسایش حرارتی به دلیل سرمای زیاد نداشته و برخی دیگر از عدم جریان هوا شکایت دارند. در این حالت باید توجه نمود پرتاب باد سیستم باید به نحوی باشد که تا حد امکان افراد مستقیماً در مسیر آن قرار نگرفته و یا پرتاب باد حداقل تعداد افراد را تحت تاثیر قرار دهد.
بیشتر بخوانید: تفاوت داکت اسپلیت و کولرگازی چیست + ۱۰ تفاوت اصلی
رادیاتور
رادیاتور برای گرمایش به کار می رود و فاقد فن می باشد بنابراین باید در محل نصب جریان هوا به خوبی برقرار باشد و ارتفاع 10 الی 15 سانتی متری از کف برای نصب مناسب است. محل نصب رادیاتور معمولاً در سردترین قسمت فضا یعنی زیر پنجره های بازشو به فضای خارجی و دیوارهای سمت نما در نظر گرفته می شود و بهتر است حداقل 30 سانتی متر جلوی رادیاتور خالی باشد.
قرار دادن رادیاتور کنار درب ها اگر چه به دلیل عدم کاربردی بودن فضا پیشنهاد می شود اما در محل هایی که درب مرتباً باز و بسته می شود عملاً رادیاتور باید بزرگتر از اندازه محاسبه شده در نظر گرفته شود. قرار دادن رادیاتور در کنج دیوارهای مجاور فضای خارجی نیز به دلیل عدم کاربردی بودن این فضاها و دمای سردتر آن ها نسبت به سایر قسمت ها از دیگر محل های مناسب است.
بیشتر بخوانید: محاسبه تعداد پره رادیاتور شوفاژ ساختمانی
فن کویل
فن کویل ها در انواع گوناگونی وجود دارند و با توجه به ساختار آن ها بهتر است تا فن کویل های زمینی در نزدیکی پنجره ها و دیوارهای مجاور خارج قرار گرفته و در انتخاب فن کویل های سقفی و دیواری نیز به فاصله محل قرار گیری از دیوارها در انتخاب تجهیز توجه شود.
فن کویل های سقفی بهتر است در مرکز فضاها نصب شوند تا بهترین بازدهی را ارائه کنند. همجنین برای آگاهی بیشتر مقاله کویل رادیاتور و انواع آن را بخوانید.
داکت اسپلیت
توجه به هوای برگشتی در داکت اسپلیت اهمیت بالایی داشته و در صورت کار کردن آن بدون کانال برگشت، حتماً باید در محلی که به دور از آشپزخانه و سرویس های بهداشتی تعبیه شود تا از انتشار بوی نامطبوع جلوگیری شود.

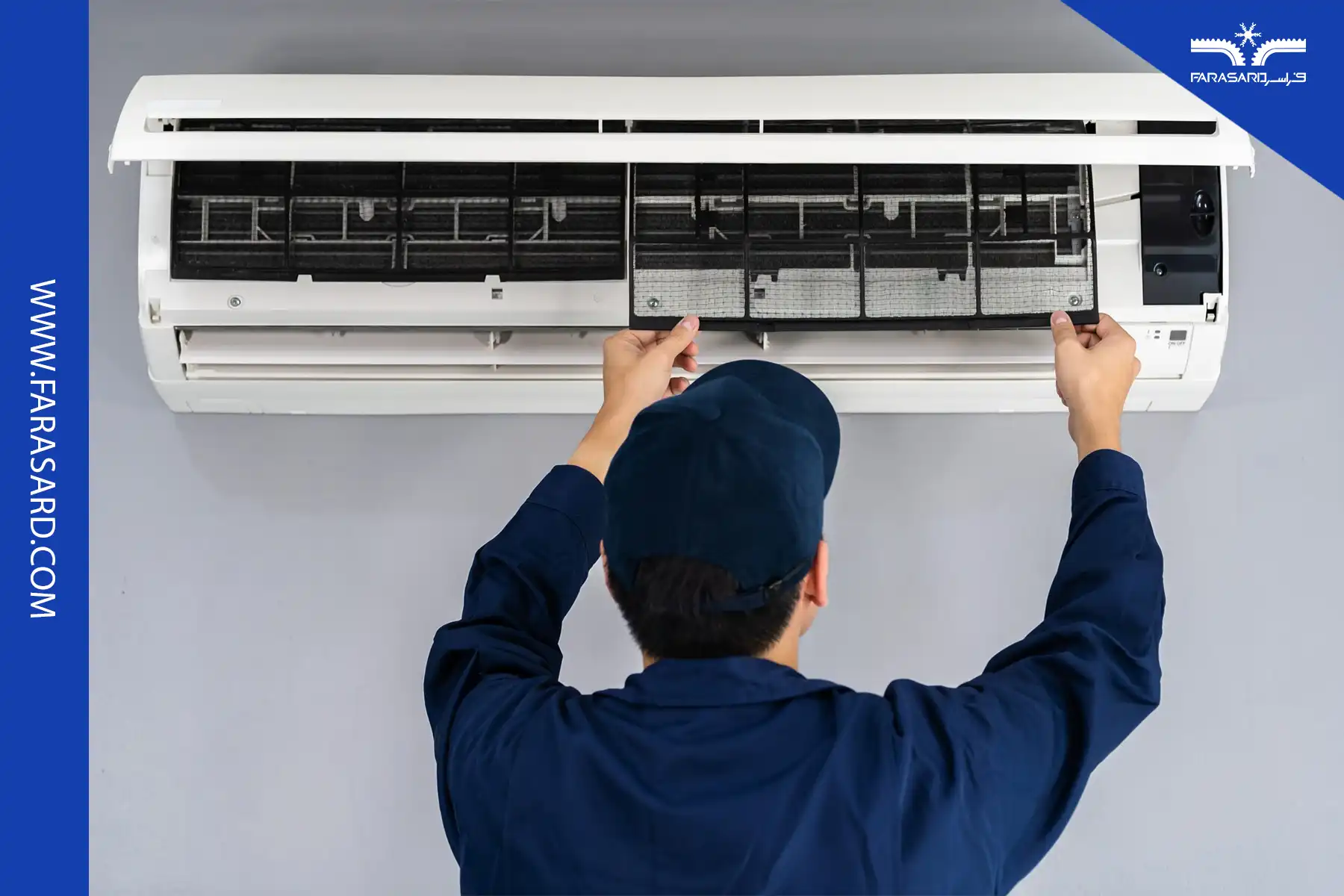

نصب واحدهای تهویه مطبوع
انتخاب محل مناسب برای نصب واحدهای تهویه مطبوع بسیار مهم است و در ادامه به برخی از نکات پراهمیت اشاره میکنیم؛
موقعیت یابی و نصب
نصب واحدها در معرض تابش مستقیم خورشید یا منابع حرارتی و همچنین مکان های مستعد سیلاب می تواند عملکرد آن ها را کاهش داده و خطرات جدی برای تجهیزات ایجاد کند. استفاده از پایه ها و سخت افزارهای مقاوم به ایمنی و پایداری نصب کمک می کند.
این پایه ها باید توانایی تحمل وزن دستگاه و جلوگیری از لرزش و جابجایی آن را داشته باشند. تراز کردن دقیق واحدها نیز از مشکلات عملیاتی و تجمع آب جلوگیری می کند.
تراز نبودن واحدها می تواند باعث عملکرد نادرست کمپرسورها و تجمع آب در نقاط نامناسب شود که در نتیجه می تواند به خوردگی و خرابی اجزا منجر شود.
اتصالات برقی
رعایت استانداردهای سیم کشی برقی مانند NEC برای اطمینان از ایمنی اتصالات برقی و جلوگیری از شوک الکتریکی و آتش سوزی ضروری است. نصب قطع کننده ها و فیوزهای مناسب و همچنین اتصال به زمین صحیح تجهیزات برای جلوگیری از آسیب به تجهیزات و افراد بسیار اهمیت دارد.
لوله کشی مبرد
عایق کاری مناسب لوله های مبرد با استفاده از عایق فوم سلولی می تواند از هدررفت انرژی جلوگیری کند. تراکم بالای لوله های مبرد می تواند باعث کاهش کارایی سیستم و ایجاد مشکلات رطوبتی در ساختمان شود. استفاده از عایق مناسب می تواند این مشکلات را برطرف کند و کارایی سیستم را بهبود بخشد.
انجام آزمایش های فشار و استفاده از دستگاه های تشخیص نشت برای اطمینان از عدم وجود نشت قبل از شارژ سیستم با مبرد بسیار حیاتی است. نشت مبرد می تواند باعث کاهش کارایی سیستم و همچنین آسیب به محیط زیست شود.
بیشتر بخوانید: مبرد چیست و انواع آن
دستگاه های تشخیص نشت الکترونیکی می توانند به سرعت نقاط نشت را شناسایی کرده و تعمیرات لازم را انجام دهند. همچنین، اندازه گیری صحیح لوله ها می تواند از افت فشار و ناکارآمدی های سیستم جلوگیری کند.
لوله های بسیار بلند یا کوتاه می توانند باعث افت فشار و کاهش کارایی سیستم شوند. بنابراین، اندازه گیری دقیق و نصب صحیح لوله ها بسیار مهم است.
اتصالات داکت
استفاده از گسکت ها و چسب های با کیفیت برای بستن اتصالات داکت ها به جلوگیری از نشتی هوا و حفظ کارایی سیستم کمک می کند. همچنین، پشتیبانی صحیح داکت ها با آویزها از افتادگی و ایجاد موانع در جریان هوا جلوگیری کرده و کارایی سیستم را حفظ می کند.
بیشتر بدانید: تفاوت داکت اسپلیت و چیلر
نصب دریچه ها
در نزدیکی هم قرار دادن دریچه های رفت و برگشت هوا می تواند منجر به اتصال کوتاه هوا شود، که باعث کاهش کارایی سیستم و افزایش هزینه های عملیاتی می شود.
نصب دریچه های برگشت هوا در مکان های نامناسب مانند زیر زمین و موتورخانه ها می تواند خطرات بالقوه ای از جمله انتشار مونوکسید کربن را در پی داشته باشد.
قرار دادن کانال های هوای برگشتی در دیوارهای بیرونی نیز ممکن است عملکرد ضعیفی داشته باشد. انتخاب محل مناسب برای دریچه ها نیاز به کارشناسی دقیق دارد تا از بهره وری سیستم اطمینان حاصل شود. برای مشاوره و کارشناسی می توانید با کارشناسان ما در تماس باشید.
دسترسی و ایمنی
نصب دریچه ها در مکان های قابل دسترسی برای تکنسین ها به بهبود کارایی و ایمنی سیستم کمک می کند. استفاده از ریل های ایمنی، سطوح ضد لغزش و نورپردازی مناسب نیز ایمنی کارکنان را افزایش می دهد و از وقوع حوادث جلوگیری می کند
عایق کاری و آب بندی
استفاده از مواد مناسب برای آب بندی در برابر شرایط جوی، از ورود رطوبت و آسیب به تجهیزات جلوگیری می کند و کارایی سیستم را حفظ می کند.
عایق کاری حرارتی دریچه ها نیز با جلوگیری از هدررفت حرارت، بهره وری انرژی را افزایش داده و هزینه های انرژی را کاهش می دهد. این اقدامات در مناطق با شرایط آب و هوایی خاص اهمیت بیشتری دارند.
بیشتر بخوانید: دستگاه تهویه مطبوع برای اقلیم گرم و خشک
مستندسازی و آموزش
مستندسازی دقیق مراحل نصب و مواد استفاده شده به تکنسین ها در تعمیرات و بررسی مشکلات کمک می کند. ارائه دفترچه های راهنمای عملکرد و نگهداری به اپراتورهای ساختمان نیز باعث بهره برداری بهینه، کاهش خرابی ها و افزایش عمر مفید تجهیزات می شود.
آموزش و صدور گواهینامه
تکنسین های واجد شرایط و گواهینامه دار می توانند نصب صحیح و ایمن تجهیزات را تضمین کنند. این تکنسین ها با دانش و تجربه کافی می توانند از بروز مشکلات و خطرات جلوگیری کنند و کیفیت نصب را به حداکثر برسانند.
برنامه های آموزشی منظم برای به روزرسانی کارکنان درباره جدیدترین استانداردها و فناوری ها نیز اهمیت زیادی دارد. این برنامه ها می توانند به کارکنان در فهم بهتر و اجرای صحیح نگهداری و تعمیرات کمک کنند و باعث کاهش خرابی ها و افزایش کارایی سیستم شوند.
تضمین کیفیت
اجرای پروتکل های بازرسی دقیق برای اطمینان از تطابق با تمام استانداردهای نصب می تواند به بهبود کیفیت نصب کمک کند. این پروتکل ها باید شامل بررسی دقیق تمامی جوانب نصب و اطمینان از رعایت تمامی استانداردها باشد.
آزمایش های عملکرد سختگیرانه پس از نصب نیز می تواند از عملکرد صحیح و بهینه تجهیزات اطمینان حاصل کند. این آزمایش ها باید شامل بررسی عملکرد تمامی اجزا و سیستم ها و اطمینان از عدم وجود مشکلات یا نقص های احتمالی باشد.
بیشتر بخوانید: دمای استاندارد اتاق سرور
چالش ها و راه حل های رایج
در این مسیر چالش هایی برای نصب سیستم های تهویه مطبوع وجود دارد که در ادامه به بررسی آن خواهیم پرداخت؛
محدودیت های فضا
محدودیت فضا در ساختمان ها می تواند چالش هایی برای نصب سیستم های تهویه مطبوع ایجاد کند. استفاده از طراحی های فشرده برای هواسازها و داکت های انعطاف پذیر می تواند به بهینه سازی فضا و نصب آسان تر در مکان های محدود کمک کند.
نویز و ارتعاش
نویز و ارتعاش در سیستم های تهویه مطبوع مشکلاتی ایجاد می کنند. استفاده از پدها و جداکننده های ارتعاشی برای جداسازی اجزای پرصدا و نصب عایق صوتی در اطراف آن ها می تواند به کاهش انتقال نویز و ارتعاش به ساختمان و فضاهای مجاور کمک کند، و محیط کاری آرام تری فراهم کند.
بهره وری انرژی
بهره وری انرژی در سیستم های تهویه مطبوع از اهداف اصلی نصب و بهره برداری است. انتخاب اجزای با کارایی بالا و فناوری های پیشرفته مانند کمپرسورها، فن ها و موتورهای کارآمد، عملکرد سیستم را افزایش داده و مصرف انرژی را کاهش می دهد.
بیشتر بدانید: آشنایی با انواع ظرفیت کمپرسور
همچنین، ادغام سیستم های بازیابی انرژی می تواند با بازگرداندن انرژی گرمایی یا سرمایی هدر رفته به سیستم، مصرف انرژی را بهینه سازی کند.
جمع بندی
رعایت استانداردهای نصب تجهیزات تهویه مطبوع و دریچه ها برای اطمینان از کارایی، ایمنی و طول عمر این سیستم ها ضروری است. با پیروی از راهنماها و بهترین شیوه های ذکر شده در این مقاله، حرفه ای های HVAC می توانند عملکرد بهینه، بهبود کیفیت هوای داخلی و رضایت مشتریان را به دست آورند.
آموزش مداوم و به روزرسانی اطلاعات در مورد جدیدترین استانداردها کیفیت و قابلیت اطمینان نصب های سیستم های تهویه مطبوع را ارتقا می دهد. با توجه به نکاتی که گفته شد برای نصب استاندارد تجهیزات تهویه مطبوع نیاز است که پارامتر های زیادی در نظر گرفته شود که این امر مستلزم دانش و تجربه کافی است.
شما می توانید برای کسب اطلاعات بیشتر و مشاوره برای نصب تجهیزات خود برا اساس استاندارد های روز بین المللی با مشاورین ما در تماس باشید.
سوالات متداول
محاسبات بار سرمایشی و گرمایشی چه اهمیتی دارند؟
تضمین می کند که سیستم تهویه مطبوع به درستی اندازه گیری شده و نه کوچک و نه بزرگ باشد.
بهترین مکان برای نصب دریچه های هوا کجاست؟
دریچه های هوا باید در مکان هایی نصب شوند که توزیع یکنواخت هوا را تضمین کنند.
چگونه محل نصب واحدهای تهویه مطبوع را انتخاب کنیم؟
واحدها دور از تابش مستقیم خورشید و منابع حرارتی و در مکان های مستعد سیلاب نباشند.
چرا رعایت استانداردهای سیم کشی برقی ضروری است؟
برای اطمینان از ایمنی اتصالات و جلوگیری از شوک الکتریکی و آتش سوزی ضروری است.
چگونه می توان از نشت مبرد و کاهش کارایی سیستم جلوگیری کرد؟
عایق کاری مناسب لوله ها با عایق فوم سلولی، انجام آزمایش های فشار و استفاده از دستگاه های تشخیص نشت.
چگونه می توان ارتعاش سیستم تهویه مطبوع را کاهش داد؟
استفاده از پدها و جداکننده های ارتعاشی برای جداسازی اجزای پرصدا و نصب عایق صوتی در اطراف آن ها.
چگونه بهره وری انرژی سیستم تهویه مطبوع را افزایش داد؟
انتخاب اجزای با کارایی بالا و فناوری های پیشرفته مانند کمپرسورها، فن ها و موتورهای کارآمد.
