برج خنک کننده خانگی چیست؟ انواع و کاربرد آن

برج خنک کننده خانگی دسته ای از مبدل های حرارتی هستند که برای انتقال حرارت از آب به هوای محیط و در نتیجه خنک کردن آب به کار برده می شوند.

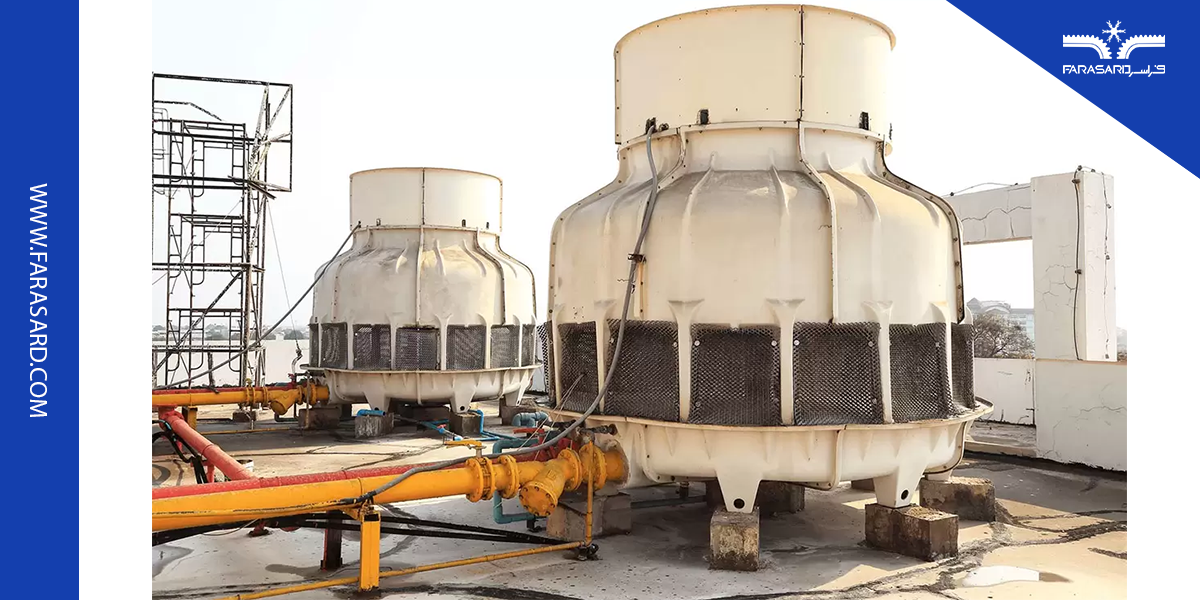

این دسته از برج های خنک کن را می توان روی پشت بام بسیاری از ساختمان های تجاری، اداری و مسکونی مشاهده کرد و معمولاً به شکل استوانه ای یا مکعبی و از جنس فایبرگلاس سفید رنگ هستند.

برج خنک کننده چیست؟

برج های خنک کننده بخشی از سیستم تهویه مطبوع تبریدی مانند چیلرها بوده که برای کاهش مصرف آب و مصرف مجدد آب در سیستم های تبریدی متشکل از کندانسور آبی استفاده می شود.

وظیفه این تجهیز دریافت آب گرم شده از طرف کندانسور بوده، که با انتقال حرارت آن به هوای محیط، منجر به کاهش دمای آب و بازگرداندن مجدد آن به کندانسور می شود.

در سیستم های تهویه مطبوع خانگی و چیلرهای آب خنک، به جای برج های خنک کننده بزرگ، از برج خنک کننده خانگی با ظرفیت پایین تر استفاده می شود. شما میتوانید به صورت کامل در مورد قیمت برج خنک کننده بدانید.

برج خنک کننده خانگی چیست؟

سیستم های تهویه مطبوع خانگی و اداری دارای ظرفیت برودتی پایینتری بوده و از این رو نیازمند برج های خنک کننده خانگی با ظرفیت کمتری هستند. این برج ها معمولا از جنس فایبرگلاس و در برخی موارد از ورق گالوانیزه ساخته شده، و نسبت به انواع صنعتی خود دارای وزن و ابعاد کمتری هستند.

بیشتر بدانید: بهترین سیستم تهویه مطبوع برای ساختمان مسکونی کدام اند ؟

علاوه بر آن، در برابر نور خورشید و ضربه های مکانیکی مقاومت بالایی دارند. برج های خنک کننده خانگی موجود در بازار از نظر عملکرد (جریان مخالف یا متقاطع)، سایز، جنس و اندازه با هم متفاوت هستند. از این برج ها می توان در سیستم های چیلر جذبی و چیلر تراکمی استفاده نمود.

قیمت برج خنک کننده خانگی

قیمت برج خنک کننده از عوامل متعددی تبعیت می کند، که از جمله مهم ترین آن ها می توان به ظرفیت برج، جنس بدنه برج، ابعاد و اندازه آن، جنس و کیفیت قطعات به کار رفته و همچنین پمپ گردشی و تغذیه برج اشاره کرد.

همچنین نحوه انتخاب برج خنک کننده می تواند تاثیر بسزایی در ظرفیت برودتی سیستم و کاهش هزینه های بهره برداری داشته باشد. از این رو می توانید برای دریافت مشاوره در خصوص انتخاب برج خنک کننده مناسب و همچنین قیمت انواع برج ها با کارشناسان مجموعه فراسرد تماس حاصل فرمایید.

نحوه عملکرد برج خنک کننده خانگی

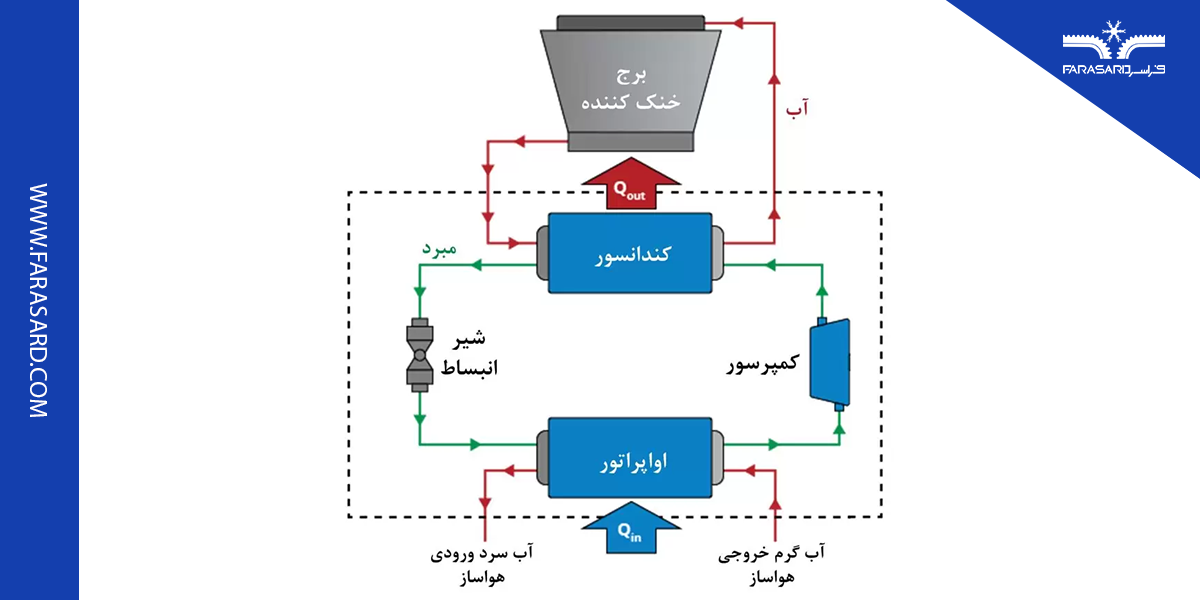

برج های خنک کننده خانگی در سیستم های تهویه مطبوعی کاربرد دارند که از چیلرهای آب خنک برای تأمین سرمایش مورد نیاز ساختمان استفاده می کنند. لذا برای شناخت نقش برج خنک کننده در این سیستم ها، ابتدا باید با نحوه عملکرد چیلرها و خصوصاً چیلرهای آب خنک آشنا شویم.

در اواپراتور، مبرد سرد حرارت را از آب گرم خارج شده از ساختمان دریافت کرده، آب را خنک می کند و خود تبخیر می شود. سپس مبرد گازی وارد کمپرسور شده و فشار و دمای آن افزایش می یابد.

در مرحله بعد، مبرد گازی داغ و پر فشار خروجی از کمپرسور وارد کندانسور شده و در آن جا حرارت خود را از دست می دهد و به مایع تبدیل می شود.

در آخر، مبرد از شیر انبساط عبور می کند و طی یک فرآیند خفگی فشار و دمای آن کاهش می یابد. سپس مبرد سرد خروجی از شیر فشار شکن که به صورت مخلوط مایع و گاز اشباع است مجدداً وارد اواپراتور شده و چرخه یا سیکل تبرید تکرار می گردد.

بنابراین یکی از مهم ترین قسمت های چیلرها کندانسور آن ها است. کندانسورها به طور کلی به دو دسته هوا خنک (Air-Cooled) و آب خنک (Water-Cooled) تقسیم می شوند.

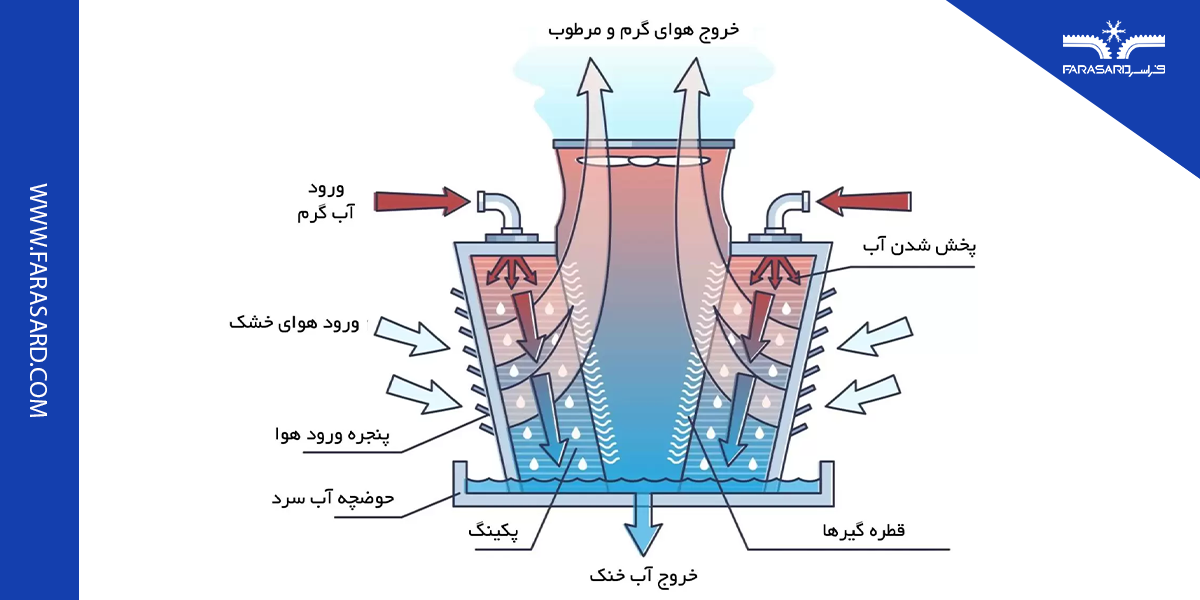

به طور کلی برج های خنک کننده در دو نوع خشک (Dry) و مرطوب (Wet) طراحی و ساخته می شوند، ولی برج های خنک کننده خانگی عموماً از دسته برج های مرطوب هستند.

برج های خنک کننده مرطوب یکی از زیرمجموعه های مبدل های حرارتی تماس مستقیم هستند، به این معنی که در آن ها دو سیال گرم (آب) و سرد (هوا) به طور مستقیم با یکدیگر تماس پیدا می کنند.

انواع برج های خنک کننده خانگی

انواع برج های خنک کننده را از جنبه های مختلفی می توان دسته بندی کرد. یکی از رایج ترین این دسته بندی ها بر اساس نحوه قرار گیری فن و ایجاد جریان هوا در این برج ها است.

برج خنک کننده مکشی یا جریان القایی (Induced Draft)

در یک برج خنک کننده مکشی، فن در بالای برج نصب می شود و هوا را از داخل برج رو به بالا مکش می کند.

برج خنک کننده دمشی (Forced Draft)

در این دسته از برج های خنک کننده که معمولاً از جنس فلزی ساخته می شوند، فن در قسمت پایینی، در ورودی هوا قرار می گیرد و هوا را به داخل برج خنک کننده می دمد.

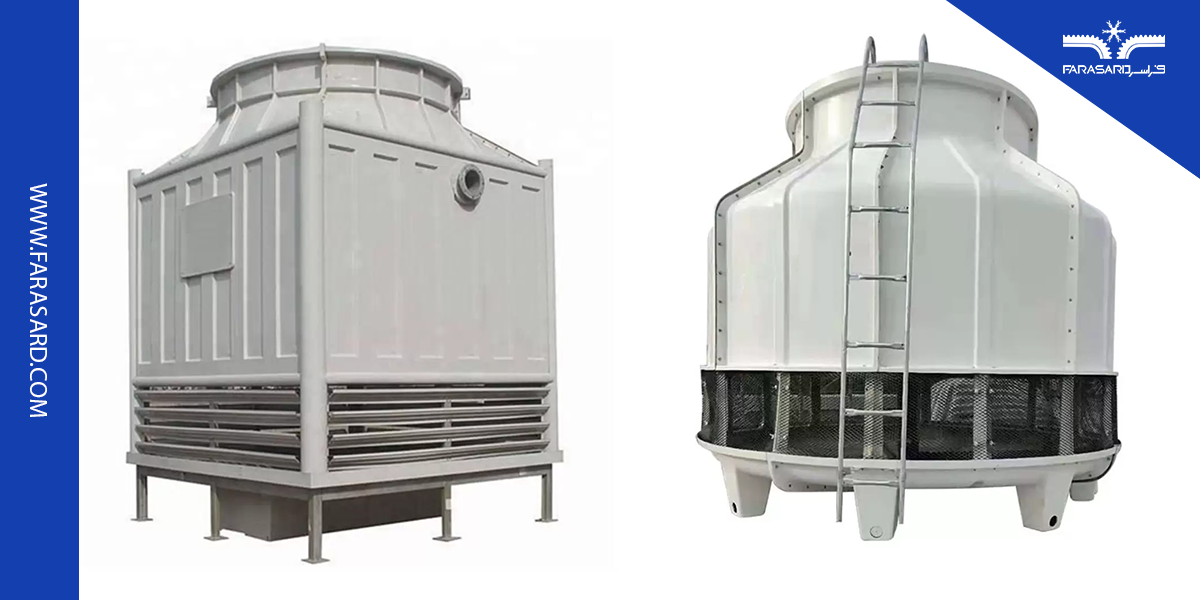

همچنین برج های خنک کننده خانگی را می توان بر اساس شکل ظاهری آن ها به دو گروه دایره ای و مکعبی تقسیم کرد.

برج خنک کننده دایره ای

برج های خنک کننده دایره ای دارای طراحی استوانه ای شکل هستند و مزایای مختلفی دارند از جمله:

• در گوشه های یک برج خنک کننده مکعبی، نواحی مرده تشکیل می شوند که در آن ها جریان هوا و انتقال حرارت بسیار ضعیف است. اما برج های خنک کننده دایره ای به دلیل نداشتن گوشه، نواحی مرده نیز نداشته و در نتیجه بازده انتقال حرارت بالاتری دارند.
• ساختمان دایره ای آن ها موجب می شود که در برابر بادهای شدید مقاومت بیشتری داشته باشند.

برج خنک کننده مکعبی

با وجود مزایای برج های دایره ای، استفاده از برج های خنک کننده مکعبی نیز به دلایل زیر رایج است:

• از نظر ظاهری سازگاری بهتری با شکل مکعبی ساختمان ها دارند.
• در صورتی که نیاز به چند برج خنک کن باشد، چند برج مکعبی آسان تر در کنار هم نصب می شوند و نسبت به برج های دایره ای فضای کمتری را نیز اشغال می کنند.
• تعمیر و نگهداری آن ها آسان تر است و در نتیجه عمر بیشتری دارند.

جمع بندی

از برج های خنک کننده خانگی در کنار چیلرهای آب خنک و به منظور تأمین آب مورد نیاز برای خنک کردن کندانسور چیلر استفاده می شود. این برج ها حرارت جذب شده از مبرد در کندانسور را به هوای محیط انتقال می دهند.

برج های خنک کننده بر اساس نحوه قرارگیری فن به دو دسته مکش القایی و دمشی تقسیم می شوند. همچنین از نظر شکل ظاهری، یک برج خنک کننده خانگی ممکن است به شکل دایره ای یا مکعبی باشد.
