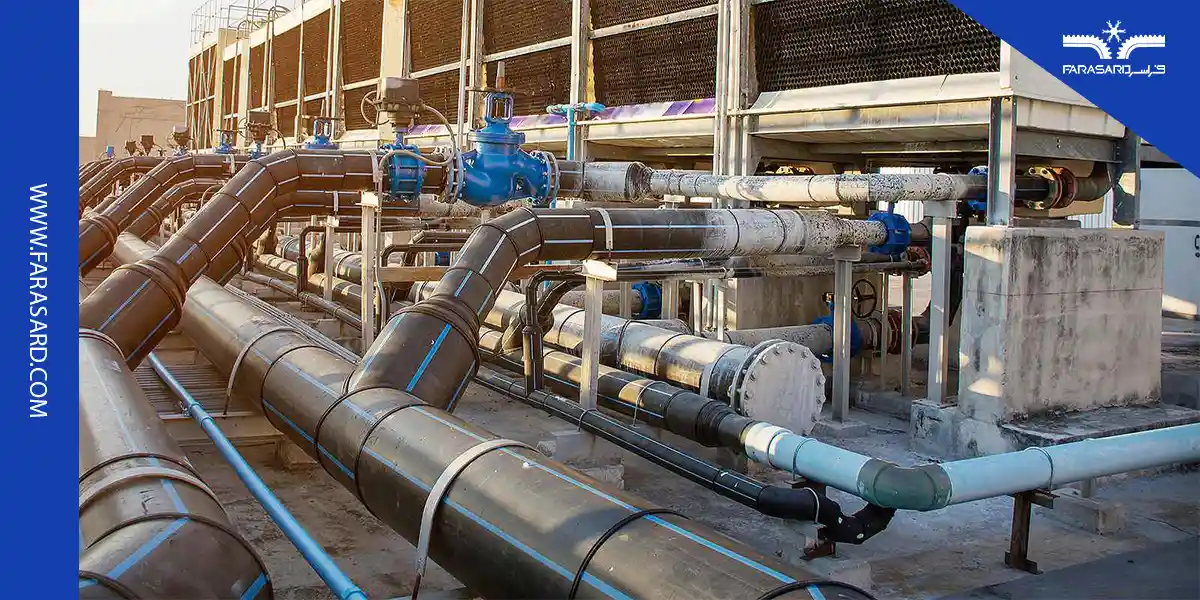

در لوله کشی چیلرها اشتباهات می تواند جبران ناپذیر باشند و هزینه قابل توجهی را جهت تغییر و تعمیرات در پی آن به مصرف کنندگان متحمل کنند که متاسفانه نرخ بروز این مشکلات به دلیل عدم توجه کافی کارفرمایان و دانش ناکافی کاربران بالا می رود. در این مقاله علاوه بر بررسی مشکلات راه حل آن ها را نیز بررسی میکنیم. با ما در ادامه مقاله همراه باشید.

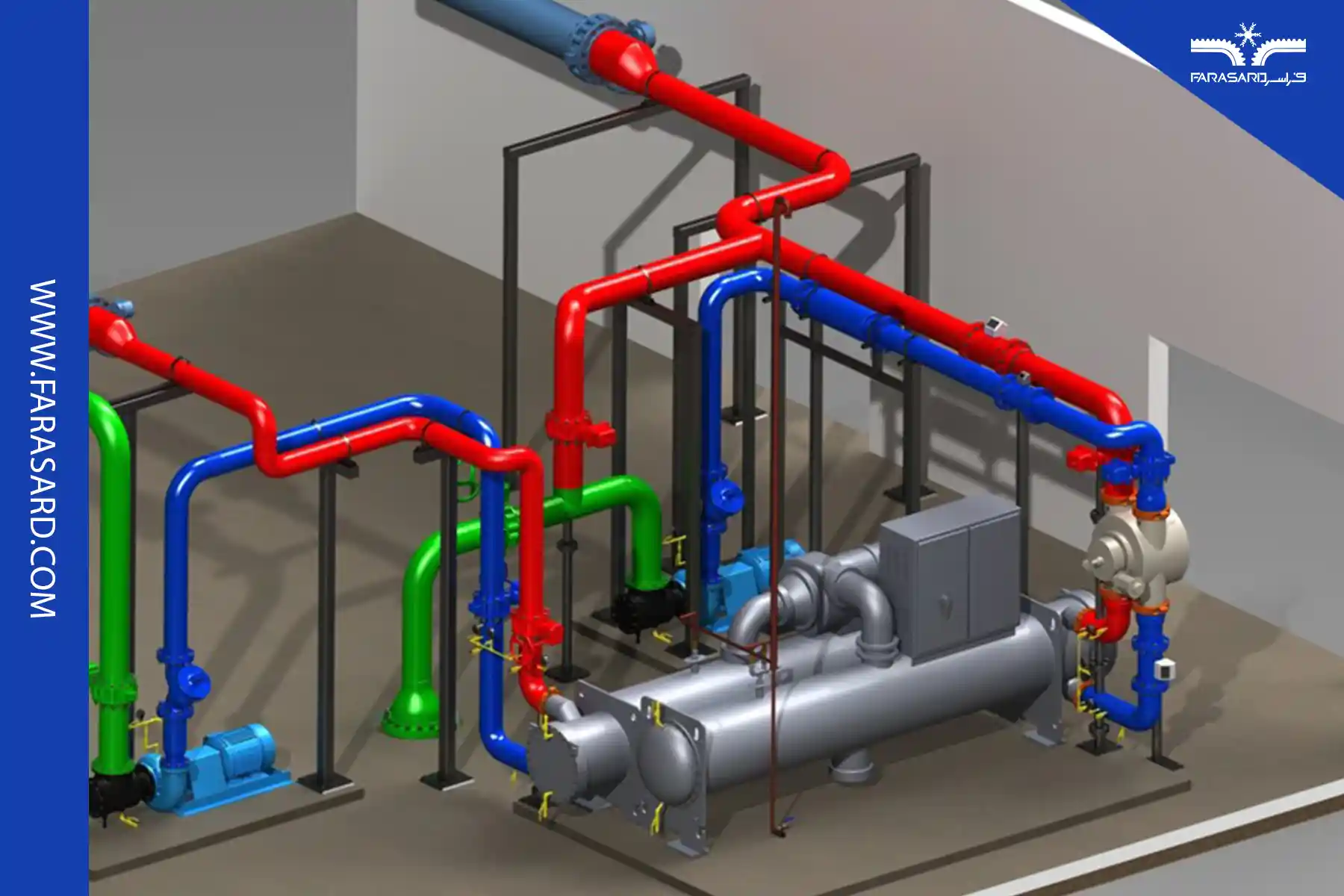

محل نصب لوله کشی چیلر
اولین نکته حائز اهمیت که ممکن است چندان مستقیماً به مبحث لوله کشی چیلر مربوط نباشد، انتخاب محل مناسب برای قرار دادن چیلر در محیطی است که امکان تعمیرات و سرویس های مدنظر روی سیستم لوله کشی به آسانی مقدور باشد.
آشنایی با جنس لوله ها
در لوله کشی چیلر ها جنس لوله ها و اتصالات از نوع فلزی مسی بوده ولی در قسمت آبی و توزیع آب می توان از انواع فولادی یا لوله های PVC و یا PEX نیز استفاده کرد.
بسته به محل قرار گیری چیلر و شرایط محیطی نیاز است تا از تبادل حرارت لوله ها با محیط جلوگیری شود. از دیگر نکات مهم لوله ها در معرض تابش مستقیم آفتاب و رطوبت نباشند چرا که این عوامل می تواند موجب کاهش ظرفیت موثر کمپرسور شده و خوردگی و کاهش عمر لوله ها را به دنبال داشته باشد.
بیشتر بخوانید: آشنایی با انواع ظرفیت کمپرسور
مسیر حرکت لوله های آب از موتورخانه تا طبقات، لازم است تا با فوم الاستومری یا پشم شیشه عایق شده تا از تبادل حرارت آب در حین فرآیند انتقال جلوگیری شود.
همچنین لوله های آب سرد چیلر در تابستان به دلیل اختلاف دما در محیط باعث چگالش رطوبت در معرض لوله ها شده و لوله ها عرق می کنند که نیاز است با استفاده از عایق مناسب از این پدیده جلوگیری شود.
مسیر لوله کشی در چیلرهای هوا خنک و آب خنک تفاوت قابل توجهی ندارد و صرفاً باید به عدم تعبیه برج خنک کن در حالت هوا خنک توجه نمود. که در اداکه بیشتر به این مورد خواهیم پرداخت؛

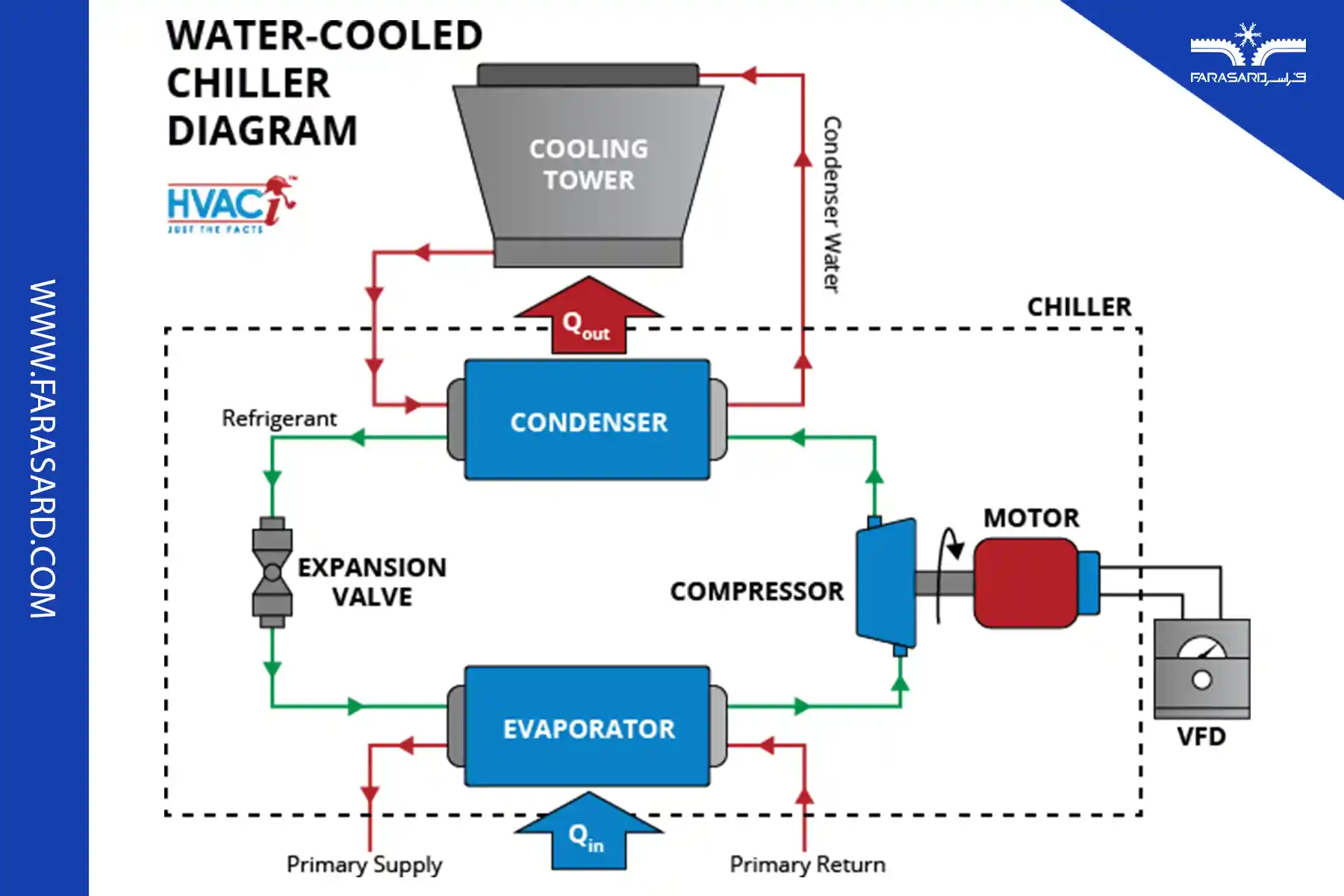

1) لوله کشی چیلر آب خنک
در این سیکل آب گرم وارد اواپراتور شده و با عبور از آن گرمای خود را به مبرد می دهد و آب سرد شده را می توان به وسیله پمپ و لوله کشی داکت و رایزر به توزیع کننده های سرمایشی در طبقه مدنظر متصل نمود.
همزمان در خط لوله مبرد، گرمای جذب شده و فشار کاهش یافته حاصل از عبور از اواپراتور با رد شدن از کمپرسور دچار افزایش فشار و دما می شود که این مسیر خط مکش نام دارد.
بیشتر بخوانید: چیلر تراکمی آب خنک چیست
2) لوله کشی چیلر هوا خنک
در این چیلرها نیز آب گرم درون اواپراتور گرمای خود را به مبرد داده و سرد می شود، مبرد مجدداً مراحلی را مشابه طی می کند با این تفاوت که کندانسور در این حالت به جای آب با هوای محیط خنک می شود.
بیشتر بخوانید: چیلر تراکمی هوا خنک و نحوه کار چیلر هوا خنک
سایزینگ لوله کشی چیلر
برای تعیین سایز مناسب لوله مشی چیلر و براساس نوع آن روش و پارامترهای متعددی لازم است مورد بررسی قرار بگیرند. همچنین سایزینگ لوله ها باید توسط فرد حائز صلاحیت انجام شده و نقشه های تاسیساتی و محاسبات انجام شده با استانداردها و هندبوک های موجود مقایسه شوند.
تعیین افت فشار مهم ترین گام طراحی خط لوله بوده و محاسبه آن نیاز به اطلاع از طول، قطر، چگالی سیال در دمای کاری، سرعت و جنس لوله ها دارد. در تعیین افت فشار باید به انواع اتصالات و مقدار افت آن ها در مراجعی نظیر هندبوک های اشری(ASHRAE) توجه نمود تعیین افت فشار برای چیلر سرمایشی و بویلر تفاوت داشته و لازم است تا برای لوله کشی هر یک به استانداردهای مربوط به آن مراجعه شود.
سرعت جریان آب در لوله‌ها می‌تواند بر عواملی مانند ایجاد صدا و خوردگی تأثیرگذار باشد. در این شرایط، با توجه به نوع سرویس، مقدار سرعت بر حسب فوت بر متر مکعب از مراجع استاندارد قابل دسترسی است.
خوردگی لوله ها در سرعت های زیر 100 فوت مکعب بر ثانیه کاهش قابل توجهی داشته و سرعت و فشار آب در مسیر تغییر ناگهانی نداشته باشد چرا که با ایجاد پدیده کاویتاسیون ممکن است از هر دو جنبه صدا و خوردگی موجب بروز مشکلاتی شوند. مجدداً برای تعیین مقدار سرعت حرکت مناسب آب و جلوگیری از پدیده های مکانیکی درون لوله ها نیاز است تا مقادیر براساس استانداردها و هندبوک ها انتخاب شوند.
سرعت حرکت مبرد و روغن در چیلر بسیار بالاتر از آب بوده به نحوی که لازم است سرعت خط مکش و دمش کمپرسور اندازه گیری و افت دمای اشباع تا 2 درجه فارنهایت و تغییر دما در محدوده چیلر در رنج مناسبی قرار داشته باشد.
بیشتر بخوانید: استانداردهای نصب تجهیزات تهویه مطبوع
جوشکاری چیلر
در چیلرها برای اتصال لوله های مسی و آهنی به طور گسترده از جوشکاری استفاده می شود چرا که احتمال نشتی به مراتب پایین تری نسبت به اتصالات رزوه ای دارد.
انجام صحیح جوشکاری توسط فرد دارای صلاحیت و آشنا به استانداردهای مربوطه اهمیت بالایی دارد، جوشکاری اکسی استیلن رایج ترین نوع جوشکاری بوده که در جوشکاری مسی از مفتول نقره با درصدهای متفاوت برحسب دمای سیال فرآیندی و خواص آلیاژی استفاده می شود.
سوالات متداول
مشکلات ناشی از لوله کشی نامناسب چیلر کدامند؟
می تواند منجر به افزایش هزینه ها و عدم بازدهی مناسب سیستم شود.
دلایل کاربرد عایق بر روی لوله کشی چیلر چیست؟
عواملی نظیر تابش خورشید، رطوبت و اختلاف دما با محیط اطراف بدون استفاده از عایق.
تعیین افت فشار و جریان مناسب سیالات چگونه تعیین می شود؟
باید پیش از اجرا و توسط متخصص دارای صلاحیت طبق استانداردهایی و هندبوک هایی نظیر اشری صورت بپذیرد.
