راهنمای 0 تا 100 نصب و راه اندازی انواع فن کویل

نصب و راه اندازی انواع فن کویل یکی از مراحل اساسی در فرآیند بهره‌برداری از سیستم‌های تهویه مطبوع محسوب می‌شود.

اگر قصد دارید فن کویل را به‌صورت حرفه‌ای و اصولی نصب کنید، با ما همراه باشید تا در ادامه این راهنما، تمام نکات لازم را یاد بگیرید و از بروز مشکلات احتمالی جلوگیری کنید!

اهمیت نصب و راه اندازی صحیح

نصب و راه اندازی فن کویل ها چند جهت اهمیت دارد. نخست، بهره وری سیستم است؛ با اطمینان از عملکرد بهینه واحد، می توان مصرف انرژی را کاهش داده و هزینه های بهره برداری را به حداقل رساند.

بیشتر بخوانید: چیلر تهویه مطبوع

دوم، طول عمر دستگاه است؛ نصب صحیح می تواند با جلوگیری از خرابی های ناشی از تنظیمات نادرست، طول عمر واحد را افزایش دهد.

سوم، عملکرد مطلوب است؛ تضمین عملکرد بهینه، کنترل دمای مداوم و قابل اعتمادی را ارائه می دهد. در نهایت، ایمنی است؛ نصب صحیح می تواند خطرات الکتریکی، نشتی ها و سایر مسائل ایمنی را کاهش دهد.

بیشتر بخوانید: راهنمای جامع مقایسه فن کویل و کولر گازی

آماده سازی قبل از نصب

در این جا مهم ترین مراحل آماده سازی قبل از نصب را معرفی می کنیم؛

ارزیابی محل

قبل از شروع نصب، ارزیابی محل برا4ی اطمینان از مناسب بودن آن بسیار حیاتی است. این شامل ارزیابی فضا و شرایط محیطی می شود. باید تأیید کرد که فضای کافی برای جریان هوا و دسترسی به تعمیر و نگهداری وجود داشته باشد.

اندازه گیری دقیق ابعاد واحد و محل نصب نیز ضروری است تا مطمئن شویم همه چیز به درستی جا می گیرد. همچنین، شرایط محیطی مانند رطوبت، دماهای شدید و عوامل خورنده بالقوه باید بررسی شوند تا مطمئن شویم که محل نصب با مشخصات سازنده همخوانی دارد.

فن کویل چیست؟

ابزارها و تجهیزات

داشتن ابزارها و تجهیزات مناسب برای نصب موفقیت آمیز نیز اهمیت زیادی دارد. ابزارهای پایه مانند پیچ گوشتی، انبردست، آچار، متر، تراز و چاقوی یوتیلیتی به همراه ابزارهای تخصصی مثل مانومتر برای اندازه گیری فشار، مولتی متر برای تست های الکتریکی، کاتر لوله و تجهیزات لحیم کاری برای اتصال لوله ها ضروری هستند.

همچنین، تجهیزات ایمنی مانند دستکش، عینک ایمنی و لباس محافظ باید حتماً در دسترس باشند تا ایمنی شخصی در طول فرآیند نصب تضمین شود.

احتیاط های ایمنی

ایمنی باید همیشه در اولویت باشد. قبل از شروع کار، اطمینان حاصل کنید که تمام برق های متصل به محل نصب خاموش هستند و از سیستم قفل/برچسب برای جلوگیری از اتصال ناگهانی برق استفاده کنید.

هنگام حمل قطعات سنگین، از تکنیک های صحیح بلند کردن بهره ببرید یا در صورت نیاز از تجهیزات بلند کردن یا کمک دیگران استفاده کنید. منطقه کار را تمیز و خالی از موانع نگه دارید و آن را به وضوح علامت گذاری و ایمن سازی کنید تا از ورود افراد غیرمجاز جلوگیری شود.

فرآیند نصب

در ادامه به فرآیند نصب اشاره می کنیم؛

همچنین بخوانید: تعمیر فن کویل

بازکردن و بازرسی

در گام نخست، واحد و تمام اجزا را با دقت از بسته بندی خارج کنید و از سلامت آن ها مطمئن شوید. هر گونه آسیب قابل مشاهده مانند خراش یا فرو رفتگی را بررسی کرده و اطمینان حاصل کنید که تمام قطعات و لوازم جانبی طبق دفترچه راهنما کامل هستند.

دفترچه ها و مستندات ارائه شده را به دقت مطالعه کنید تا با مشخصات واحد، دستورالعمل های نصب و نکات ایمنی آشنا شوید.

نصب واحد

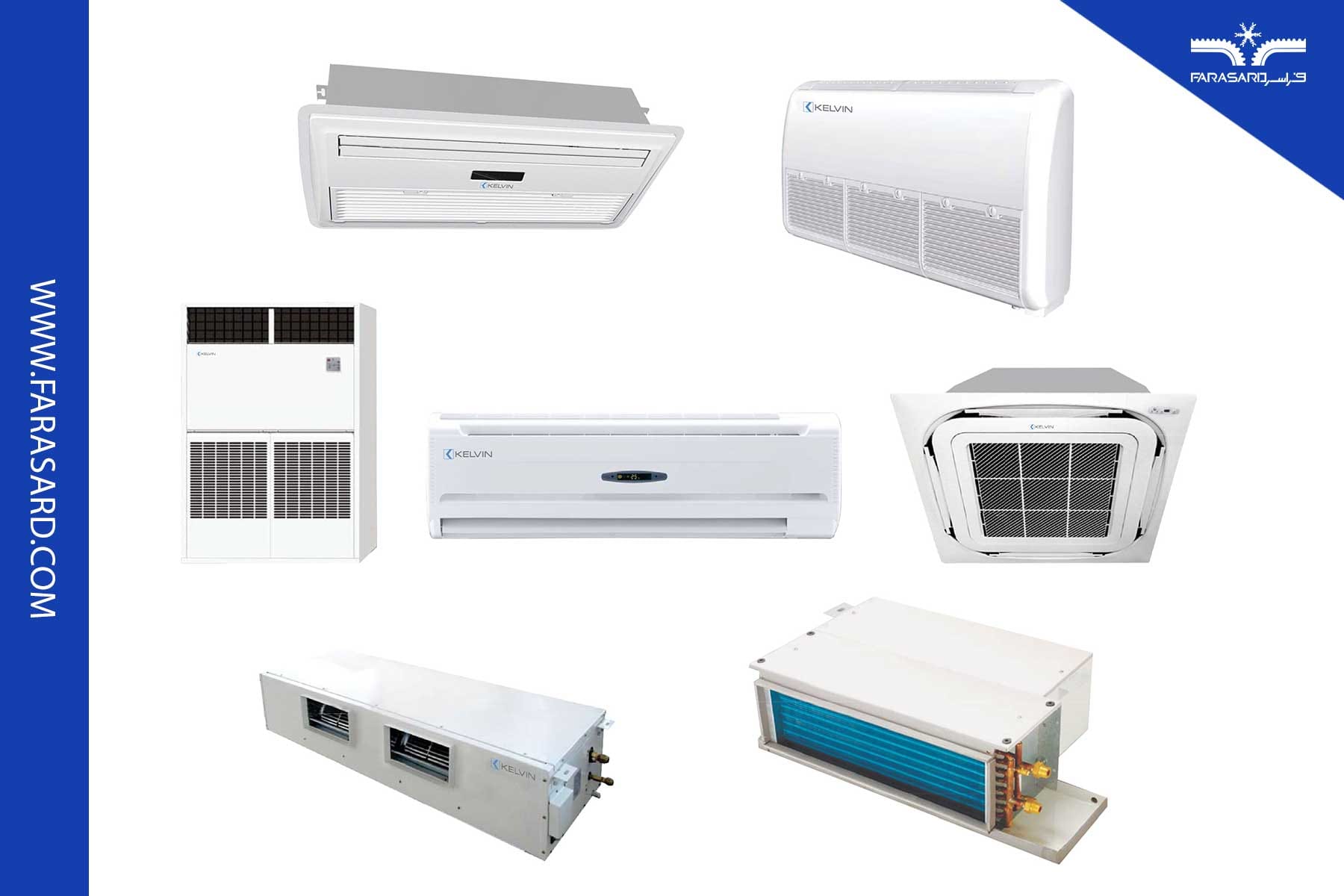

نصب واحد بسته به نوع آن متفاوت است.

• فن کویل های دیواری:

در حالی که ارتفاع مناسب را برای توزیع بهینه هوا را در نظر دارید با بهره گیری از تراز و متر، مکان دقیق سوراخ های پیچ را علامت گذاری کنید.

براکت ها را با استفاده از رولپلاک های مناسب، محکم نصب کرده و مجدداً برای اطمینان از تراز بودن، بررسی نمایید. سپس، واحد را با دقت روی براکت ها آویخته و پیش از رها کردن، از استحکام و پایداری آن اطمینان حاصل کنید.

• فن کویل های سقفی:

ابتدا آویزهای اتصال را به تیرهای ساختاری متصل کرده و برای کاهش انتقال صدا، از جداکننده های لرزش استفاده کنید. سپس با بهره گیری از تجهیزات مناسب، واحد را بالا برده و با پیچ یا گیره به صورت کاملاً تراز محکم نمایید.

اطمینان حاصل کنید که واحد با شبکه سقف هماهنگ بوده و پنل های دسترسی برای نگهداری به راحتی قابل دسترسی هستند.

• فن کویل های زمینی:

واحدها را در مکانی قرار دهید که جریان هوا توسط مبلمان یا موانع دیگر مسدود نشود و به دقت نقاط اتصال برای لوله کشی و برق را مدنظر داشته باشید.

در صورت نیاز، برای جلوگیری از حرکت واحد، آن را به کف متصل کنید و از پایه های قابل تنظیم برای تراز کردن روی سطوح ناهموار استفاده نمایید.

اتصالات لوله کشی

اتصالات لوله کشی صحیح برای عملکرد بهینه واحد فن کویل ضروری است. از جنس لوله مناسب مانند مس، فولاد یا PEX بر اساس مشخصات سازنده استفاده کنید و مطمئن شوید که لوله ها با فشار و دمای کارکرد سیستم سازگار هستند.

مسیر لوله کشی را به گونه ای برنامه ریزی کنید که خم ها به حداقل برسد و از خم های تیز یا طول های بیش از حد که می توانند جریان را محدود کنند، خودداری کنید. لوله ها را برای جلوگیری از اتلاف یا افزایش حرارت عایق بندی کنید و قبل از اتصال لوله ها به واحد، تست فشار را برای بررسی نشتی ها انجام دهید.

بیشتر بخوانید: همه چیز درباره لوله کشی چیلرها

اتصالات الکتریکی

اتصالات الکتریکی نیز باید با دقت انجام شوند. واحد را بر اساس نمودار سیم کشی سازنده به منبع برق متصل کرده و از مطابقت ولتاژ منبع برق با نیازهای واحد اطمینان حاصل کنید. سیم های کنترل را به ترموستات و سایر دستگاه های کنترل متصل کرده و دستورالعمل های سازنده را به دقت دنبال کنید.

داکت کاری و جریان هوا

برای اطمینان از عملکرد و بهره وری واحد، داکت کاری و تنظیم جریان هوا نیز باید به درستی انجام شود. داکت ها را به دهانه های تأمین و بازگشت واحد فن کویل به طور ایمن متصل کرده و از روش های مهروموم مناسب مانند نوار داکت یا ماستیک برای جلوگیری از نشتی هوا استفاده کنید.

مسیر جریان هوا باید عاری از موانع باشد؛ بنابراین، داکت ها را از نظر خم ها، چین خوردگی ها یا انسدادها بررسی کنید. دمپرها و دریچه ها را تنظیم کنید تا جریان هوای متعادلی در سیستم حاصل شود.

فرآیند راه اندازی

قبل از راه اندازی واحد، برخی بررسی های مهم باید انجام شود. یک بازرسی بصری انجام دهید تا مطمئن شوید که همه اتصالات، نصب ها و اجزا به درستی انجام شده اند و هیچ قطعه شل یا گم شده ای وجود ندارد. با استفاده از یک مولتی متر، ولتاژ صحیح به واحد را تأیید کنید و اطمینان حاصل کنید که تمام قطعات ضروری مانند فیلترها و کویل ها در جای خود و به درستی نصب شده اند.

تست جریان هوا

تست جریان هوا با استفاده از آنمومتر یا متر جریان هوا انجام می شود تا مطمئن شویم واحد مقدار مناسبی هوا را تحویل می دهد. سرعت فن و داکت ها را تنظیم کنید تا به نرخ های جریان مطلوب برسید.

تست سیستم های کنترل

سیستم های کنترل را نیز باید بررسی کنید. تنظیمات سیستم های کنترل، از جمله نقاط تنظیم دما و زمان بندی ها را تأیید کرده و مطمئن شوید که سنسورهای دما و رطوبت به درستی کالیبره شده اند. همچنین، عملکرد صحیح آلارم های خطا را تست کنید تا کاربران درباره مشکلات احتمالی هشدار دریافت کنند.

تست عملکرد

در نهایت، تست عملکرد کلی واحد ضروری است. با اندازه گیری خروجی سرمایش و گرمایش و مصرف انرژی واحد، مطمئن شوید که با مشخصات سازنده مطابقت دارد. اطمینان حاصل کنید که واحد بدون نویزهای غیرعادی، لرزش یا نوسانات دما به طور پایدار عمل می کند.

پس از نصب

در ادامه مراحلی که باید پس از نصب و راه اندازی فن کویل به آن پرداخته شود را بررسی می کنیم؛

مستندسازی

مستندسازی تمامی مراحل و نتایج برای مرجع آینده و نگهداری بسیار مهم است. همه نتایج تست و داده های را اندازی را ثبت کنید و تنظیمات سیستم های کنترل و هر تنظیمی که در طول راه اندازی انجام شده است را مستند کنید. نقشه های اجرایی را به روزرسانی کنید و جزئیات لوله کشی، سیم کشی و داکت کاری را شامل شوند.

نکات نگهداری

نگهداری منظم برای عملکرد بلندمدت واحد فن کویل حیاتی است. فیلترها را به طور منظم تمیز یا تعویض کنید تا جریان هوا مناسب باشد و کیفیت هوا حفظ شود؛ زیرا فیلترهای کثیف می توانند بهره وری را کاهش داده و به سیستم فشار بیاورند.

کویل ها را نیز به صورت دوره ای تمیز کنید تا بهره وری انتقال حرارت حفظ شود. قطعاتی مانند فن ها، موتورها و اتصالات الکتریکی را از نظر سایش و پارگی بررسی کنید و در صورت مشاهده نشانه های آسیب یا سایش، آن ها را تعویض کنید.

بیشتر بخوانید: کویل سردخانه چیست

عیب یابی

در صورت بروز مشکلاتی مانند سرمایش یا گرمایش ناکافی، ابتدا تنظیمات ترموستات را بررسی کرده و مطمئن شوید در حالت صحیح و دمای مطلوب تنظیم شده است. سپس، فیلترها و کویل ها را از نظر کثیفی بررسی و در صورت نیاز تمیز یا تعویض کنید. سطح مبرد را نیز تأیید کرده و در صورت نشتی، سیستم را شارژ کنید. اگر صداهای غیرعادی شنیدید، تیغه های فن را از نظر شل بودن یا نامتعادل بودن بررسی کرده و بلبرینگ های موتور را از نظر سایش بازبینی کنید و در صورت لزوم آن ها را تعویض کنید.
