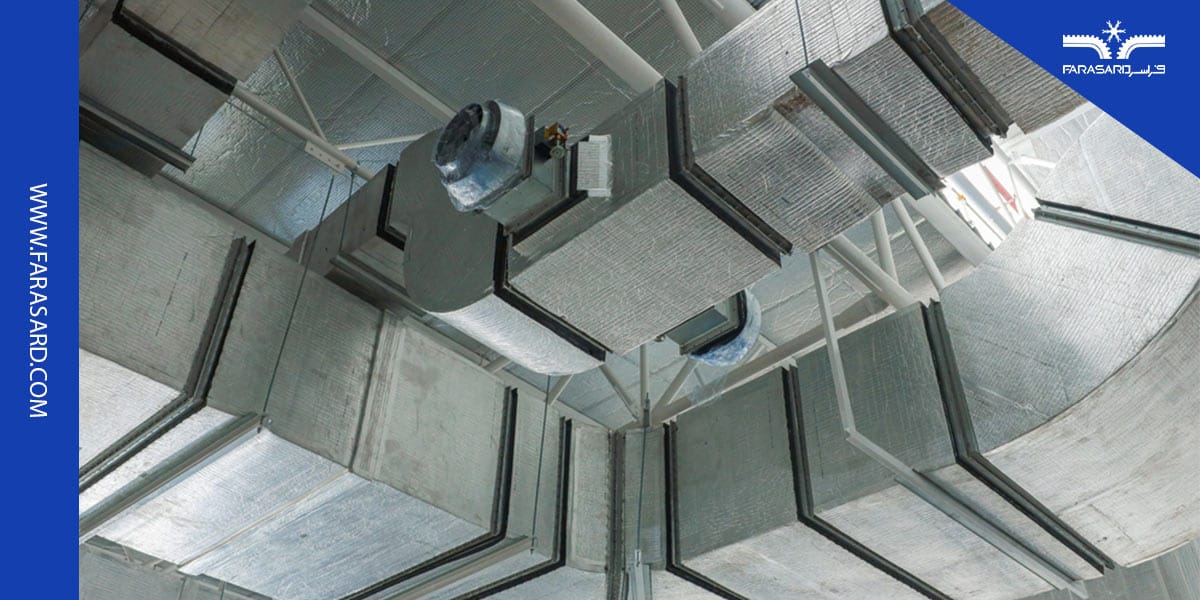

این سیستم‌ها به دلیل مصرف کم انرژی، کارایی مناسب و سازگاری با شرایط اقلیمی بسیاری از مناطق ایران، همچنان در بسیاری از خانه‌ها و محیط‌های کاری استفاده می‌شوند. با این حال، در نظر گرفتن جزئیات فنی در کانال کشی کولر آبی برای عملکرد بهینه بسیار اهمیت دارد. در این مقاله، به بررسی اصول و نکات مهم در اجرای صحیح کانال کشی کولر آبی خواهیم پرداخت.
نکات مهم در اجرای کانال کشی کولر آبی
در ادامه به مهم ترین نکات در اجرای کانال کشی کولر آبی میپردازیم؛
1- اهمیت کانال کشی کولر آبی
کانال کشی کولر آبی، وظیفه انتقال هوای خنک شده توسط کولر به داخل فضاهای مختلف ساختمان را بر عهده دارد. این بخش از سیستم سرمایش باید به گونه‌ای طراحی و نصب شود که حداکثر بهره‌وری را داشته باشد و به کمترین میزان مصرف انرژی و بالاترین کارایی برسد. بنابراین، دقت در انتخاب نوع و ابعاد کانال‌ها، شیب، تعداد انشعابات و روش‌های عایق بندی، تاثیر زیادی در عملکرد کلی کولر آبی خواهد داشت.
بیشتر بخوانید: ۵ روش کاهش مصرف برق کولر آبی
2- طراحی صحیح کانال کشی
در ابتدا باید به اصول طراحی صحیح سیستم کانال کشی توجه کرد. طراحی نامناسب کانال‌ها می‌تواند به ایجاد مشکلاتی مانند افت فشار هوا، انتقال ناکافی هوا، و افزایش مصرف انرژی منجر شود.
در این بخش، باید موارد زیر را در نظر گرفت؛
الف) ابعاد کانال‌ها
ابعاد کانال‌ها نقش تعیین‌کننده‌ای در عملکرد کولر آبی دارند. اگر ابعاد کانال‌ها بیش از حد بزرگ باشند، سرعت جریان هوا کاهش می‌یابد و اگر کوچک باشند، باعث افزایش افت فشار می‌شود که می‌تواند کارایی سیستم را تحت تاثیر قرار دهد.
برای انتخاب ابعاد مناسب کانال، باید به مقدار هوای مورد نیاز برای هر فضا و نوع کولر آبی (مقدار حجم هوای مورد نظر برای خنک‌سازی) توجه کرد. همچنین، نباید فراموش کرد که در طراحی کانال‌ها، عواملی همچون طول کانال‌ها و زاویه انشعاب‌ها نیز باید به درستی محاسبه شوند.
ب) مواد ساخت کانال‌ها
برای ساخت کانال‌های کولر آبی، معمولاً از دو نوع مواد استفاده می‌شود: فلزی (مانند گالوانیزه) و غیر فلزی )مانند پلاستیک فشرده یا PVCL). در انتخاب مواد باید به عواملی مانند مقاومت در برابر خوردگی، وزن، هزینه و سهولت نصب توجه کرد. کانال‌های فلزی معمولاً به دلیل مقاومت بالاتر در برابر تغییرات دما و ضربه انتخاب می‌شوند، در حالی که کانال‌های پلاستیکی از نظر هزینه کمتر و نصب آسان‌تر هستند.
بیشتر بخوانید: انواع کولرهای آبی و بررسی مدل های جدید
ج) شیب کانال‌ها
شیب مناسب کانال‌ها از جمله موارد کلیدی در طراحی است. شیب کانال‌ها باید به گونه‌ای باشد که جریان هوا به راحتی از کولر به فضای مورد نظر منتقل شود. معمولاً شیب کانال‌ها باید در حدود 1 تا 2 درصد باشد تا از تجمع آب و رطوبت در کانال‌ها جلوگیری شود.
3- اجرای صحیح کانال کشی
الف) نصب صحیح کانال‌ها
هنگام نصب کانال‌ها، باید از اتصال محکم قطعات مختلف اطمینان حاصل کرد. استفاده از چسب‌های مخصوص برای اتصال قطعات فلزی یا پلاستیکی و اطمینان از مهر و موم بودن اتصالات، از بروز نشت هوا و کاهش کارایی سیستم جلوگیری می‌کند. در هنگام نصب کانال‌ها باید مراقب انشعاب‌های جانبی بود تا هوا به طور یکنواخت در تمامی نقاط ساختمان توزیع شود.

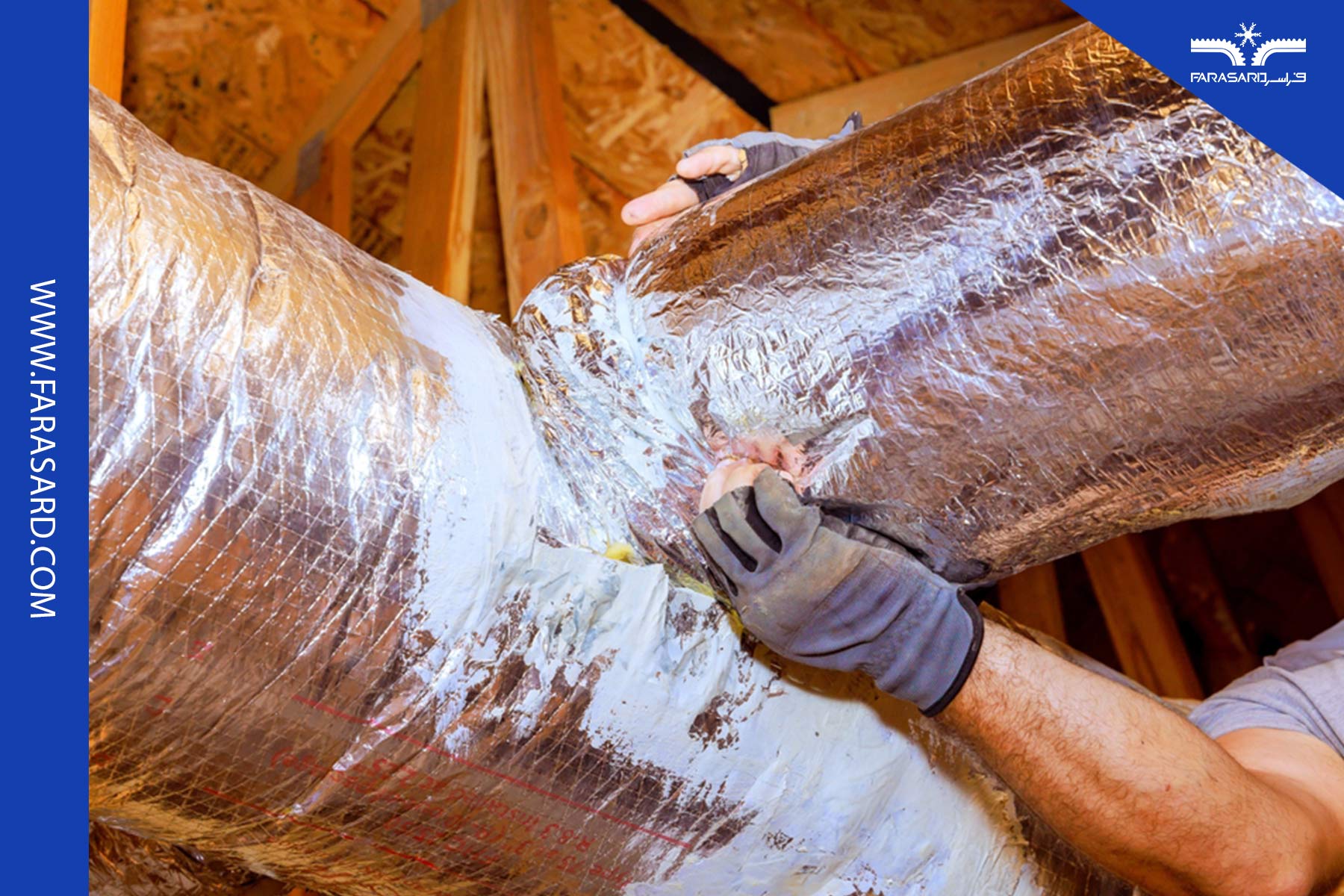

ب) عایق بندی کانال‌ها
عایق‌بندی کانال‌ها یکی از اقدامات اساسی برای جلوگیری از هدررفت انرژی و کاهش اتلاف سرما است. استفاده از عایق‌های مناسب (مانند پشم شیشه یا پلی‌استایرن) به ویژه در مناطق گرم و خشک، کمک می‌کند که هوای خنک با کمترین میزان اتلاف انرژی به فضای داخلی منتقل شود. همچنین، عایق‌بندی کانال‌ها از ایجاد تراکم رطوبت و پوسیدگی کانال‌ها جلوگیری می‌کند.
بیشتر بخوانید: دستگاه تهویه مطبوع برای اقلیم گرم و خشک
ج) مدیریت انشعاب‌ها
تعداد و نوع انشعاب‌ها باید بر اساس نیازهای هر فضا و حجم هوای مورد نظر محاسبه شود. نصب انشعاب‌های بیش از حد، می‌تواند باعث افت فشار هوا و کاهش کارایی سیستم شود. بنابراین، باید تعداد انشعاب‌ها به گونه‌ای باشد که هوای خنک به صورت یکنواخت به تمامی فضاهای مورد نظر برسد.
4 نکات فنی و استانداردها
اجرای صحیح کانال کشی کولر آبی به رعایت استانداردهای فنی نیاز دارد. این استانداردها نه تنها به بهینه‌سازی عملکرد سیستم کمک می‌کنند، بلکه از مشکلاتی نظیر افت فشار، نشتی هوا و هدررفت انرژی جلوگیری می‌کنند. در ادامه، به بررسی دقیق‌تر این استانداردها و نکات فنی مهم در کانال کشی کولر آبی میپردازیم.
الف) استانداردهای طراحی و محاسبات
1- محاسبه بار سرمایشی:
برای محاسبه ظرفیت کولر آبی و طراحی کانال‌ها، نیاز است که بار سرمایشی ساختمان به طور دقیق محاسبه شود. این محاسبات باید بر اساس عواملی مانند:
- متراژ فضا
- ارتفاع سقف
- تعداد ساکنین
- میزان تابش آفتاب
- موقعیت جغرافیایی (دمای محیط و رطوبت نسبی)
انجام شود.
2-انتخاب سایز کانال:
براساس استاندارد ASHRAE، سایز کانال باید به گونه‌ای انتخاب شود که سرعت جریان هوا در محدوده مشخصی قرار گیرد. این محدوده با توجه به نوع کاربری سیستم تهویه مطبوع متفاوت است:
- اداری و تجاری: سرعت جریان هوا در کانال‌های اصلی بین 5 تا 7 متر بر ثانیه و در کانال‌های انشعابی بین 2.5 تا 5 متر بر ثانیه توصیه می‌شود.
- مسکونی: سرعت جریان هوا معمولاً بین 2 تا 4 متر بر ثانیه است تا از ایجاد صدای زیاد جلوگیری شود.
- صنعتی: به دلیل نیاز به تهویه بالا، سرعت جریان هوا می‌تواند بین 7 تا 10 متر بر ثانیه باشد.
- بهداشتی و بیمارستانی: سرعت جریان هوا معمولاً بین 3 تا 5 متر بر ثانیه است تا تهویه بهینه و کنترل آلودگی‌ها تضمین شود.
استفاده از کانال‌هایی با قطر کمتر از حد استاندارد می‌تواند باعث افزایش صدای سیستم و کاهش جریان هوا شود. بنابراین، انتخاب سرعت مناسب با توجه به کاربری محیط، نقش مهمی در عملکرد بهینه سیستم‌های تهویه دارد.

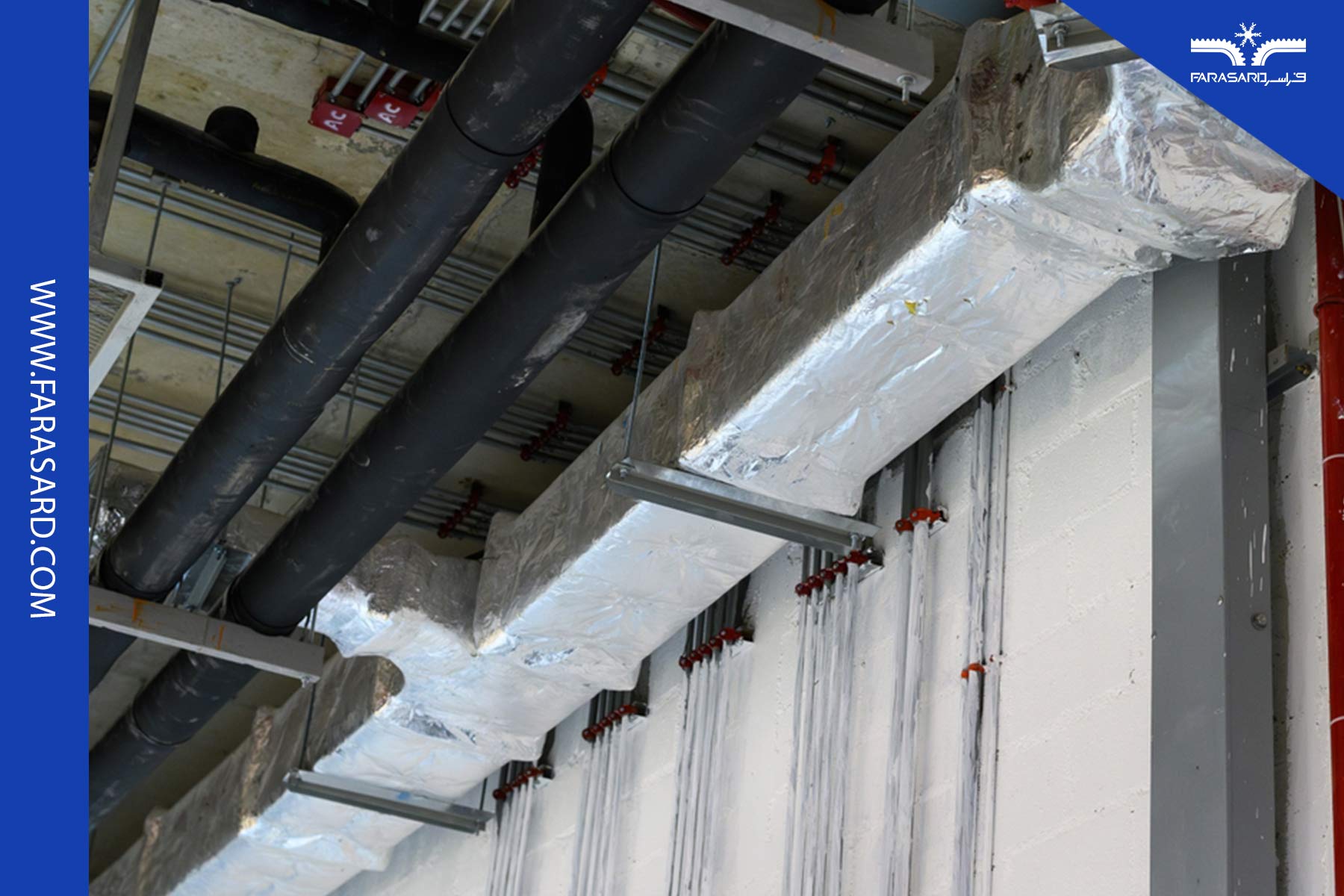

3- افت فشار در کانال‌ها:
استاندارد ملی ایران ISIRI 8771 تأکید دارد که افت فشار در کانال‌ها نباید از 0.2 اینچ آب بر متر طول بیشتر باشد. این مسئله به خصوص در سیستم‌های طولانی بسیار مهم است، زیرا افت فشار می‌تواند منجر به کاهش قابل توجه هوادهی شود.
ب) استانداردهای مواد و متریال کانال
1- مواد فلزی:
کانال‌های فلزی معمولاً از ورق گالوانیزه با ضخامت 0.5 تا 1 میلی‌متر ساخته می‌شوند. این کانال‌ها باید ضدزنگ بوده و در برابر خوردگی مقاوم باشند. استفاده از کانال‌های با روکش رنگ الکترواستاتیک نیز به مقاومت بیشتر در برابر رطوبت کمک می‌کند.
- عایق‌بندی مناسب:
طبق استاندارد ISIRI 12846، استفاده از عایق‌های پشم شیشه با ضخامت حداقل 25 میلی‌متر برای کاهش هدررفت انرژی ضروری است. این عایق‌ها باید به صورت کامل دور تا دور کانال‌ها پیچیده شوند و درزگیری‌ها به دقت انجام شود.
ج) نکات فنی در نصب و اجرا
- کاهش ارتعاشات:
استفاده از لرزه‌گیرهای لاستیکی در محل اتصال کولر به کانال از انتقال ارتعاشات به سازه جلوگیری می‌کند. این روش مطابق با استاندارد SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association) است.
2– نصب صحیح دریچه‌ها:
دریچه‌های هوای ورودی و خروجی باید به گونه‌ای نصب شوند که توزیع هوا به صورت یکنواخت انجام شود. استفاده از دریچه‌های قابل تنظیم که بتوانند زاویه جریان هوا را تغییر دهند، توصیه می‌شود.
3– رعایت شیب مناسب:
شیب کانال‌ها باید بین 1 تا 2 درصد باشد. این شیب کمک می‌کند که هرگونه آب جمع شده (در اثر رطوبت یا نشتی) به سمت خروجی هدایت شود.
4– کاهش پیچ‌وخم کانال‌ها:
هرگونه خم در مسیر کانال باید با استفاده از زانویی‌های استاندارد و به صورت تدریجی انجام شود. استفاده از زانویی‌های تیز با زاویه 90 درجه می‌تواند منجر به افت فشار زیاد و کاهش سرعت هوا شود.
د) استانداردهای عایق‌بندی و درزگیری
1– مواد عایق حرارتی:
عایق‌های حرارتی باید دارای ضریب انتقال حرارتی کم (کمتر از 0.04 وات بر متر کلوین) باشند. این ویژگی به جلوگیری از افزایش دمای هوای سرد در طول مسیر کمک می‌کند.
2-درزگیری مطمئن:
استفاده از نوارهای درزگیر مقاوم در برابر حرارت و رطوبت، مانند نوارهای پلی‌اتیلن و چسب‌های مخصوص درزگیری، اهمیت ویژه‌ای دارد. این مواد باید مطابق با استاندارد UL 181 باشند.
3– تست نشت هوا:
پس از نصب، کانال‌ها باید از نظر نشتی هوا مورد آزمایش قرار گیرند. آزمایش فشار هوا با استفاده از دستگاه‌های فشارسنج انجام می‌شود و باید مطمئن شد که نشتی کمتر از 5 درصد کل جریان هوا است.

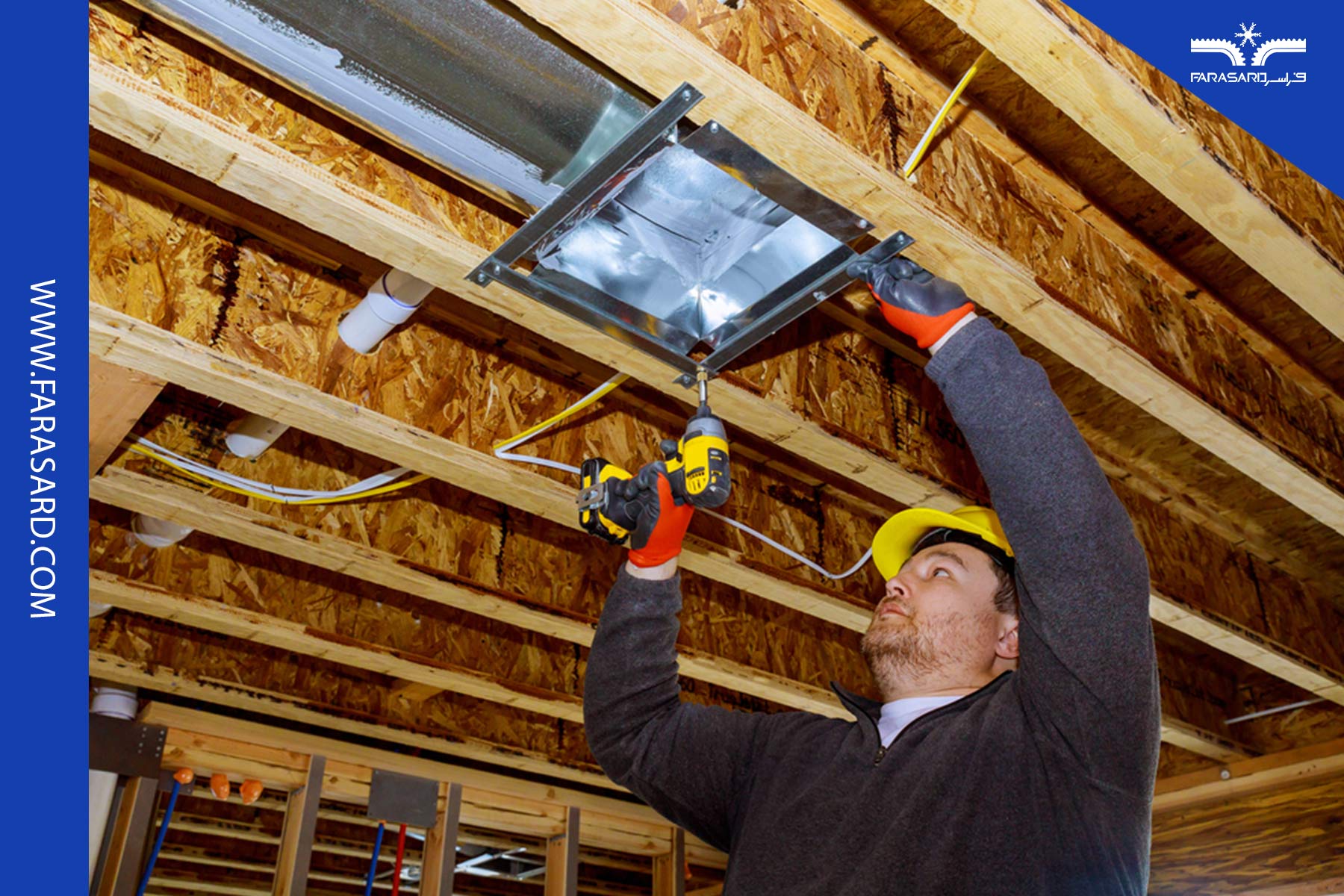

ه) نگهداری و بازرسی دوره‌ای
1– بررسی اتصالات:
حداقل سالی یک بار باید اتصالات، پیچ‌ها و محل‌های اتصال کانال‌ها به کولر بازبینی شوند. هرگونه شل شدگی باید به سرعت برطرف شود.
2– تمیزکاری داخلی کانال:
تجمع گرد و غبار در کانال‌ها باعث کاهش راندمان کولر و انتقال آلودگی به محیط می‌شود. استفاده از دستگاه‌های مکنده هوا برای پاکسازی داخلی کانال‌ها توصیه می‌شود.
3– تعمیرات و نوسازی:
در صورت مشاهده پوسیدگی یا خرابی در کانال‌ها، باید به سرعت تعمیرات انجام گیرد. استفاده از پوشش‌های ضدزنگ می‌تواند از خوردگی بیشتر جلوگیری کند.
5- مشکلات رایج و راهکارها
در صورتی که کانال کشی کولر آبی به درستی انجام نشود، مشکلاتی مانند کاهش راندمان کولر، ایجاد صداهای غیرمطلوب و بوی نامطبوع در فضاها به وجود می‌آید. برای حل این مشکلات، لازم است که همواره از مواد با کیفیت، استانداردهای فنی و ابزارهای مناسب استفاده شود. همچنین، در طول سال باید به سرویس و نگهداری سیستم کولر آبی و کانال‌های آن توجه ویژه‌ای داشته باشیم.
نتیجه‌گیری
کانال کشی کولر آبی، به عنوان یکی از اجزای حیاتی سیستم سرمایش، تاثیر مستقیمی بر کارایی و بهره‌وری کولر دارد. با توجه به اهمیت این بخش از سیستم، طراحی و اجرای صحیح کانال‌ها از اهمیت ویژه‌ای برخوردار است. رعایت اصول فنی و استانداردها در تمامی مراحل طراحی، نصب، عایق‌بندی و نگهداری کانال‌های کولر آبی می‌تواند باعث افزایش عمر مفید سیستم، کاهش مصرف انرژی و بهبود عملکرد کولر آبی شود.
سوالات متداول
چرا عایق‌بندی کانال کولر آبی اهمیت دارد؟
از هدررفت انرژی جلوگیری کرده و مانع از تراکم رطوبت و پوسیدگی کانال‌ها می‌شود.
شیب استاندارد کانال کولر آبی چقدر است و چرا؟
شیب کانال باید بین 1 تا 2 درصد باشد تا از تجمع آب جلوگیری کند.
مشکلات رایج ناشی از اجرای نادرست کانال کشی چیست؟
می‌تواند باعث افت فشار هوا، کاهش راندمان کولر، ایجاد صداهای غیرمطلوب و بوی نامطبوع شود.
