پلاک‌خوانی کمپرسور دانفوس مهارتی ضروری برای فهم مشخصات فنی دستگاه است. با این توانایی می‌توان انتخاب، نصب و تعمیر کمپرسور را دقیق‌تر انجام داد. در ادامه، نحوه آموزش، اهمیت و کاربرد این مهارت را بررسی می‌کنیم. همراه ما باشید تا پلاک‌خوانی را ساده و حرفه‌ای بیاموزید.
پلاک خوانی کمپرسور دانفوس
روی بدنه کمپرسور دانفوس، پلاکی وجود دارد که حاوی اطلاعات فنی و دیگر ویژگی های کمپرسور است. بر اساس ویژگی های درج شده بر روی این آن، می توان کمپرسوری متناسب با کاربری خود انتخاب کرد. اما اغلب اطلاعات درج شده، به صورت اختصاری و به شکل اعداد و حروف هستند بنابراین لازم است با مفهوم و معنای آن ها آشنا باشیم.
بیشتر بخوانید: آشنایی با انواع ظرفیت کمپرسور و روش محاسبه آن

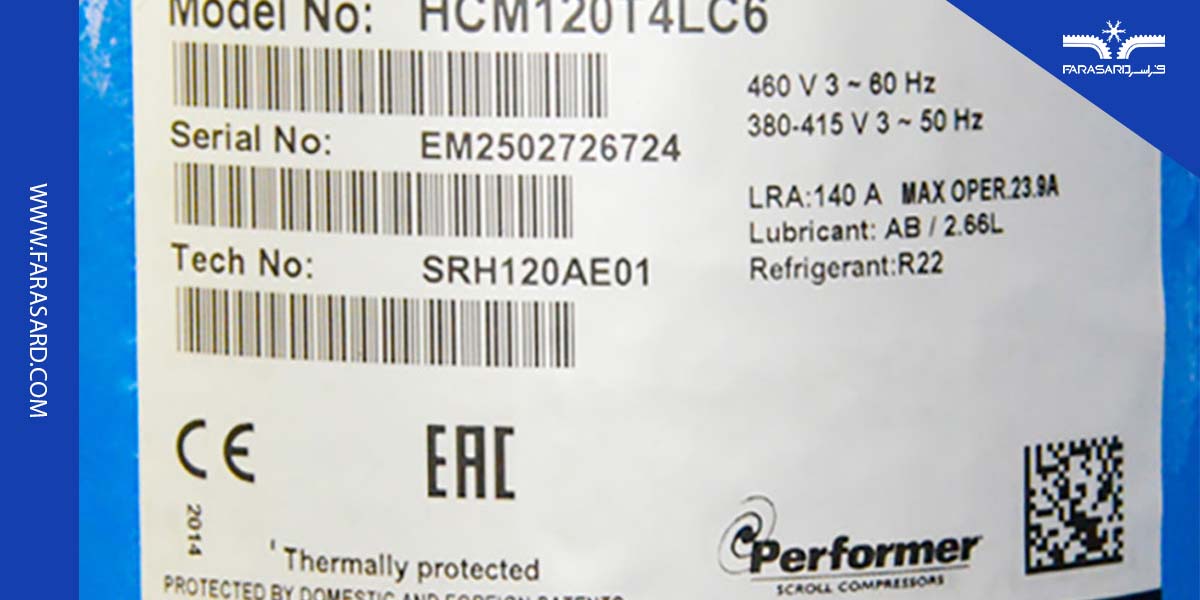

در شکل (۱)، بخش های مختلف پلاک مربوط به یک نمونه از کمپرسورهای دانفوس، با حروف مختلف متمایز شده اند و در ادامه مفهوم هر قسمت در جدول (1) بیان شده است.
جدول (۱)
| شماره مدل | A: Model number |
| شماره سریال | B: Serial number |
| حفاظت داخلی | C: Internal protection |
| سال تولید | D: Manufacturing year |
| محدوده ولتاژ تغذیه | E: Supply voltage range |
| جریان بیش از حد اولیه/ بیشینه جریان کاری | F: Locked rotor current/ Maximum operating current |
| نوع ماده روان کننده و میزان شارژ شده از آن، به صورت نامی | G: Lubricant type and a nominal charge |
| مبرد تایید شده | H: Approved Refrigerant |
- حفاظت داخلی
سامانه‌ای حفاظتی درونی وجود دارد که دمای داخلی کمپرسور و میزان جریان برق را اندازه‌گیری می‌کند و در صورت تشخیص داغ شدن بیش از حد، دستگاه را خاموش می‌کند.
- محدوده ولتاژ تغذیه
ولتاژ تغذیه، میزان ولتاژی است که به اجزای مختلف کمپرسور، برای اطمینان از عملکرد صحیح آن، اعمال می شود. با دانستن محدوده ولتاژ تغذیه کمپرسور، می توان منبع تغذیه مناسب را انتخاب کرد. برای مثال در شکل (1)، محدوده ولتاژ تغذیه به صورت 380 – 415 V, 3 – 50 Hz و 460 V, 3 – 60 Hz گزارش شده است.
- جریان بیش از حد اولیه
جریان هجومی (Inrush current) که Locked rotor current یا به صورت اختصاری LR نیز گفته می شود جریان بیش از حدی است که در یک موتور و قسمت های رسانای آن، در چند لحظه اول پس از روشن شدن موتور، برقرار می شود.
این عدد بر اساس اندازه کمپرسور و مقدار ولتاژ ورودی، متفاوت است. یک کمپرسور بدون اجزای راه انداز تمایل دارد جریان نسبتا کمی (5 – 15 آمپر) را از طریق سیم پیچ استارت بکشد در حالی که کمپرسورهای دارای اجزای راه انداز، مقدار جریان بیشتری را از طریق سیم پیچ استارت می کشند (20 – 40 آمپر). در شکل (1) داریم، LR: 45 A به این معنی که جریان اولیه ای که در موتور این کمپرسور برقرار می شود برابر 45 آمپر است.
- بیشینه جریان کاری
بیشترین جریان عملیاتی یا کاری به معنی بیشینه جریانی است که کمپرسور در حالت کاری تجربه می کند و می تواند به صورت نامحدود و ایمن، در این جریان کار کند بدون اینکه آسیبی به اجزای مختلف آن وارد شود.
بیشتر بخوانید: افزایش طول عمر کمپرسور

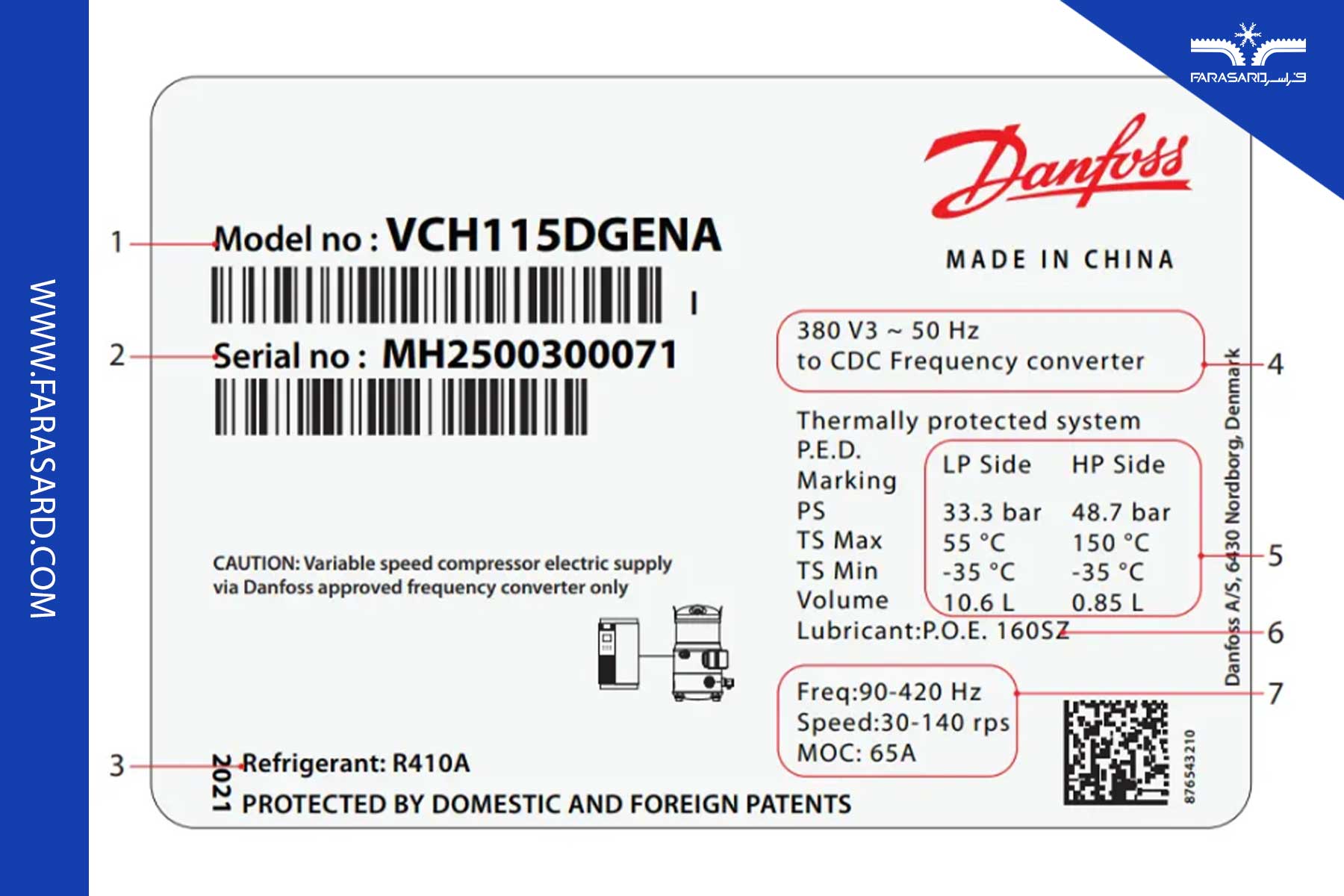

به عنوان مثالی دیگر در شکل (2) و نیز جدول (2) زیر داریم:
جدول (2)
| شماره مدل | 1: Model number |
| شماره سریال | 2: Serial number |
| نوع مبرد | 3: Refrigerant |
| ولتاژ تغذیه به مبدل فرکانس | 4: Supply voltage to frequency converter |
| فشار سرویس ساختمان | 5: Housing service pressure |
| مقدار روان کننده ای که در کارخانه شارژ شده | 6: Factory charged lubricant |
| فرکانس کمپرسور و بیشینه جریان کاری | 7: Compressor frequency & Maximum operating current |
- ولتاژ تغذیه به مبدل فرکانس
مشابه شکل (1)، Supply voltage به معنی ولتاژ تغذیه است. مبدل فرکانس (Frequency converter) کمپرسور، وظیفه تبدیل فرکانس ورودی موتور به فرکانس خروجی را متناسب با سرعت مورد نظر، بر عهده دارد. در شکل (2) عبارت CDC frequency converter آمده است. CDC یا Capacitance-to-Digital Converter در واقع بخشی ضروری از مدار حسگر خازنی مبدل فرکانس است که تبدیل مقدار ظرفیت خازنی به کمیت Digital را محقق می کند.
- فشار سرویس ساختمان
در بخش 5 از شکل (2)، علائم اختصاری مختلفی دیده می شود. P.E.D. Marking که مخفف Pressure Equipment Directive است برای طراحی، ساخت و ارزیابی انطباق تجهیزات فشار ثابت برای صنعت تبرید، تهویه مطبوع یا پمپ حرارتی که در اروپا تولید یا وارد می شوند، کاربرد دارد.
LP Side همان سمت کم فشار کمپرسور و HP Side سمت با فشار بالای کمپرسور است. PS (Pressure Service) برای هر یک از LP و HP بر حسب bar نشان داده شده است. به همین ترتیب TS (Temperature Service) به صورت دمای Max و Min بیان شده است. Volume نشان دهنده حجم مبرد عبوری از کمپرسور بر حسب لیتر، در دو بخش LP و HP است.
- بیشینه جریان کاری
این پارامتر به صورت اختصاری MOC در بخش 7 شکل (2) نشان داده شده است. همانطور که می بینیم بیشینه جریان عملیاتی یا کاری این کمپرسور برابر 65 A است.
همانطور که در دو تصویر قبل دیدیم، شماره مدل کمپرسور شامل مجموعه ای از اعداد و حروف بوده که هر یک نمایانگر یکی از مشخصه های فنی کمپرسور دانفوس هستند. در شکل های (3) و (4) و نیز جدول (3) معنای هر یک از این اعداد و حروف بیان شده است.
جدول (3)
| مدل کمپرسور: مدل جدید کمپرسور رفت و برگشتی کم دما | NT: New low temperature reciprocating compressor |
| نوع ماده روان کننده (Polyolester oil) | Z: Polyolester lubricant |
| میزان جا به جایی کمپرسور بر حسب cm3 / rev. | 048: Displacement in cm3 / rev. |
| نشانگر شاخص استاندارد UL | A: UL index indicator |
| کد ولتاژ موتور | 4: Motor voltage code |
| نوع حفاظت موتور (L: حفاظت داخلی موتور) | L: Motor protection (L: Internal motor protection) |
| ورژن کمپرسور | R1: Equipment version (R1: Rotolock connections, oil equalization connection and sight glass) |
| شاخص تکامل | A: Evolution index, indicating compressor modifications |
- نشانگر شاخص استاندارد UL
UL Standard استانداردی است که انواع مختلفی از تجهیزات از جمله کمپرسورهای هوای خانگی و تجاری، پمپ های خلا و … را پوشش می دهد و الزاماتی را در رابطه با این تجهیزات، شامل می شود.
- کد ولتاژ موتور

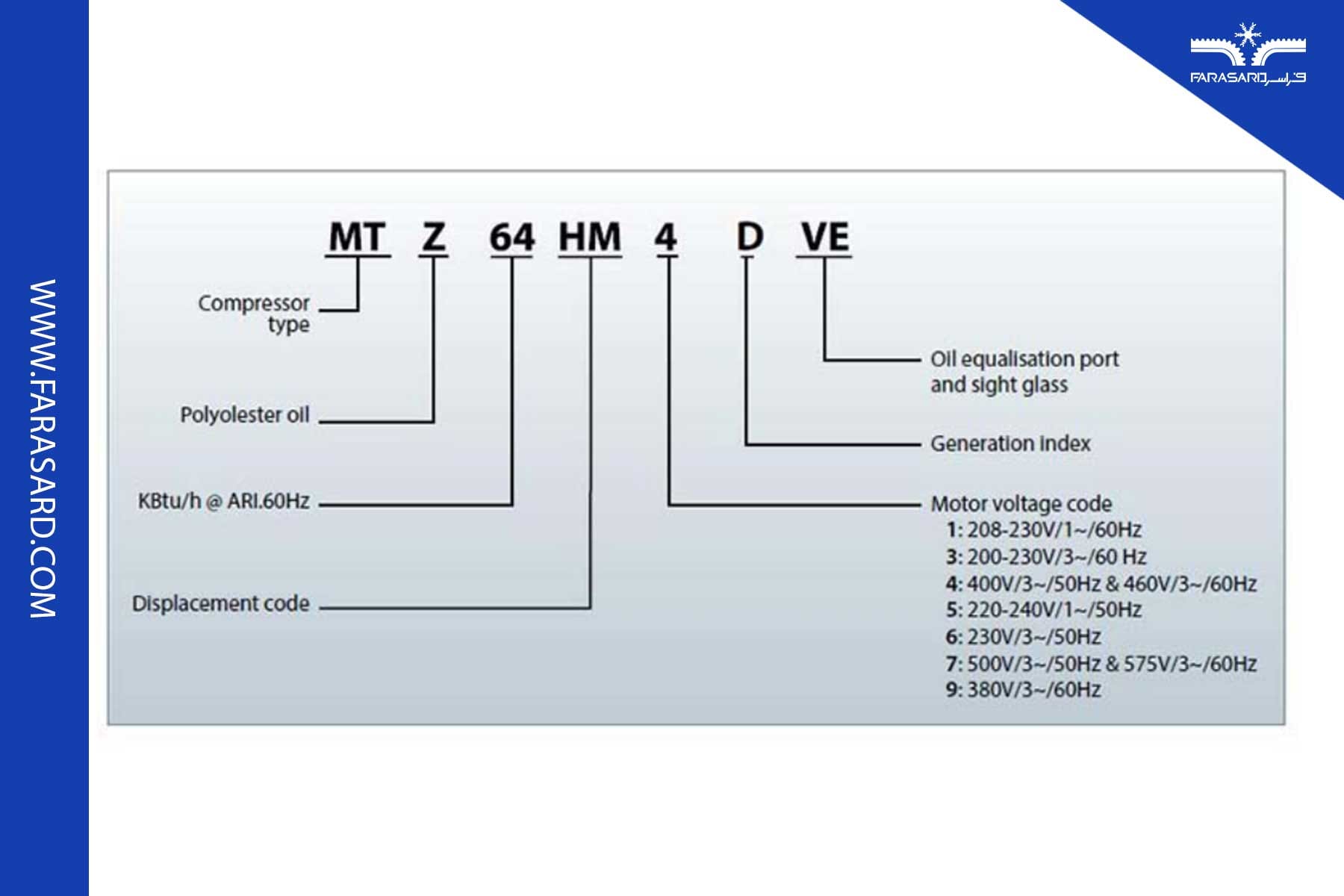

در کمپرسورهای دانفوس، محدوده های مختلف ولتاژ موتور با یک کد مشخص به صورت عددی در بازه 1 – 9، عنوان می شود. محدوده ولتاژ هر کد، در شکل (4) نشان داده شده است.
- شاخص تکامل
Evolution index یا شاخص تکامل نشان دهنده تغییرات و اصلاحات اعمال شده در کمپرسور است. این شاخص به صورت یک یا دو حرف انگلیسی بیان می شود که هر یک معنای متفاوتی دارند. برای مثال در شکل (4)، VE معادل با Oil equalization port and sight glass و به معنی درگاه یکسان سازی روغن و شیشه دید است.
جزئیات حروف و اعداد اختصاری که در شماره مدل کمپرسور بیان شده، ممکن است متفاوت باشد. برای مثال در شکل (4)، Displacement با یک Code بیان شده که برای اطلاع از عدد آن باید به کاتالوگ مربوط به این کمپرسور مراجعه کرد.
اطلاعات و مشخصات فنی کامل هر یک از کمپرسورهای دانفوس در کاتالوگ مربوط به آن آمده است. برای دستیابی به کاتالوگ انواع مدل کمپرسورهای دانفوس می توانید به این سایت مراجعه کنید.
سخن پایانی
انتخاب تجهیز و دستگاهی متناسب با کاربری مورد نظر ما، بر عملکرد نهایی سیستم تاثیری غیر قابل انکار دارد. از طرفی مشاوره با کارشناسان فنی کمک می کند تا با اطمینانی بیشتر، تجهیز مورد نیاز خود را انتخاب و خریداری کنیم.
شرکت فراسرد با برخورداری از مهندسین و کارشناسان فنی مجرب، آماده ارائه انواع خدمات مشاوره به شماست. لطفا در صورت نیاز به راهنمایی، با شرکت تماس حاصل فرمایید.
سوالات متداول
Generation index در پلاک یک کمپرسور دانفوس به چه معناست؟
یک عدد یا حرف اختصاص داده شده برای نشان دادن مدل های مختلف یا نسل های کمپرسور.
وظیفه روان کننده از اصطکاک در یک کمپرسور چیست؟
از سایش قطعات متحرک به ویژه روتورها جلوگیری می کند.
